ولو Valve
ولو تجهیزیست که برای کنترل و تنظیم جریان سیالات استفاده میشود. ولوها در انواع مختلفی و با استفاده از مکانیزمهای متفاوت طراحی و ساخته میشوند تا بتوانند نیازهای خاص هر فرآیند را برآورده کنند. با تنظیم درجه باز و بسته بودن ولو، میزان جریان سیال را میتوان کنترل کرد. بسته بودن کامل ولو باعث متوقف شدن جریان سیال میشود، در حالی که باز بودن کامل ولو، جریان سیال را به حداکثر مقدار ممکن میرساند.
انواع ولو
- شیرهای گیت (Gate valves)
- شیرهای تنظیمی (Modulating)
- شیرهای دو حالته (On/Off Valves)
- شیرهای کروی (Globe valves)
- شیرهای توپی (Ball valves)
- شیرهای پروانهای (Butterfly Valves)
- شیرهای دستی (Manual valves)
- شیرهای الکتریکی (Electric valves)
- شیرهای پنوماتیکی (Pneumatic valves)
- شیرهای هیدرولیکی (Hydraulic valves)
- شیرهای دیافراگمی (Diaphragm valves)

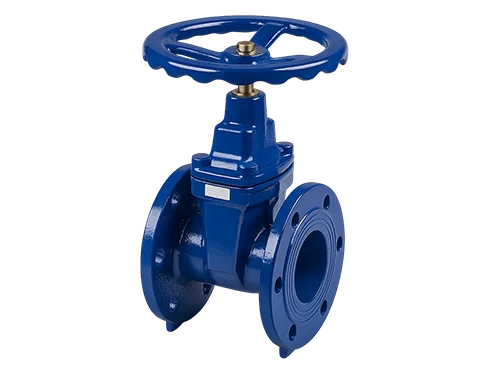

شیرهای گیت
شیرهای گیت برای قطع و اتصال جریان مایعات استفاده میشوند. طراحی این شیرها به صورت یک درب مسطح یا خطی است که در داخل یک مسیر جریان قرار میگیرد و با حرکت درب به طور عمودی بر روی مسیر، جریان را قطع یا اتصال میدهد.
یرهای تنظیمی
شیرهای تنظیمی معمولاً دارای یک مکانیزم یا سیستم کنترلی هستند، که به طور خودکار یا دستی قابل تنظیم است. بنابراین بر خلاف شیرهای گیت که جریان را بهطور کامل قطع یا باز میکنند، شیرهای تنظیمی به کاربر اجازه میدهند تا مقدار دقیقتری از جریان مایع را کنترل کنند.
شیرهای دو حالته
شیرهایی که یا کامل باز بوده و یا کامل بسته می باشند را شیرهای ON و OFF یا همان صفر و یک می گوییم. نحوه عملکرد این شیرها به صورت چرخشی می باشد. آنها میتوانند به طور دقیق جریان مایعات یا گازها را کنترل کرده و در صورت نیاز به سرعت واکنش بالا، جریان را به صورت کامل قطع یا باز کنند.

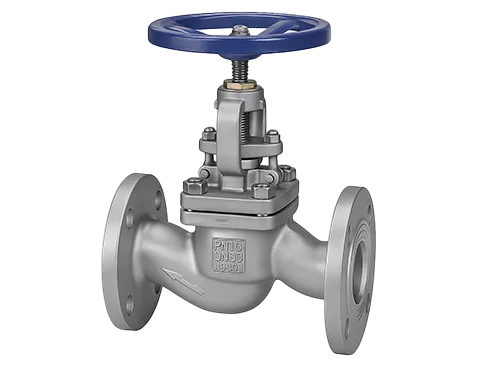

شیرهای کروی
شیرهای کروی پرکاربردترین و رایج ترین نوع شیرهای کنترلی می باشند. طراحی این نوع شیرها به گونه ای است که جریان سیال نمیتواند در جهت مستقیم حرکت کند. بنابراین سیال در هنگام عبور از شیر باید تغییر مسیر دهد. این نوع از ولوهای کنترلی برای کنترل جریان مورد استفاده قرار می گیرند. در حالت کنترل جریان تمام دیسک در معرض جریان و فشار سیال قرار دارد.

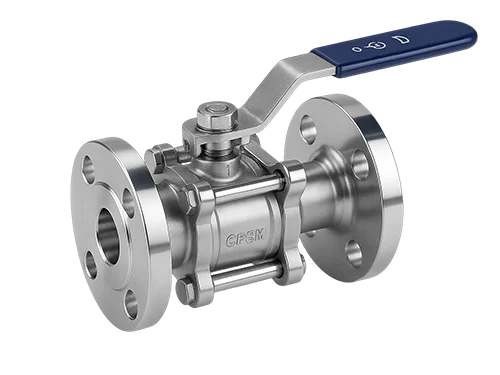

شیرهای توپی
شیرهای تنظیمی یا شیرهای توپی شیرهایی هستند که برای کنترل دبی و فشار سیالات استفاده میشوند. عموماً از این شیرها برای تنظیم جریان گاز، بخار و مایعات در واحدهای پتروشیمی مانند برجهای تقطیر، راکتورها و دستگاههای مختلف استفاده میشود. شیرهای توپی به عنوان یک عنصر کنترلی مهم به کنترل دقیق و بهینهسازی فرایندها کمک میکنند.

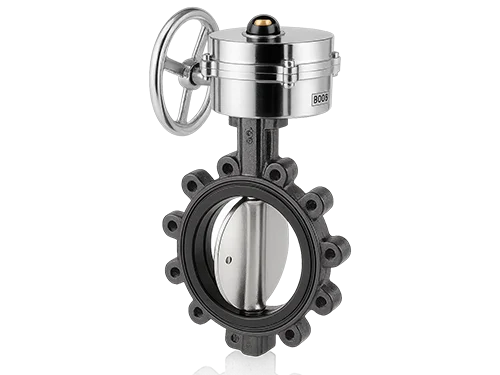

شیرهای پروانهای
در شیرهای پروانهای جریان سیال توسط یک دیسک که در داخل بدنه شیر نصب می شود، کنترل می گردد. زمانی که شیر کامال باز است دیسک مقاومت کمتری در مقابل جریان ایجاد میکند. چرخش دسته شیر به اندازه یک ربع دایره دیسک را به طور کامل در مسیر جریان سیال قرار میدهد. بنابراین می بایست توجه داشت که باز کردن یک یا دو دندانه از شیرها، جریان زیادی از سیال را آزاد می کند.
شیرهای دستی
این شیرها دارای یک دسته و یک مکانیزم دستی برای باز و بسته کردن شیر هستند. از شیرهای دستی برای کنترل و تنظیم جریان انرژی در فرآیندهای مختلف استفاده میشود. این مدل شیرها به دلیل ساده بودن و قابلیت کنترل دستی، در بسیاری از فرآیندهای صنعتی کاربرد دارند.
شیرهای الکتریکی
عملکرد شیرهای الکتریکی به اینگونه است. وقتی ولتاژ الکتریکی به شیر اعمال میشود، سلنوئید یا مغناطیس فعال میشود و قطعه مکانیکی درون شیر حرکت میکند تا جریان را باز یا بسته کند. با قطع برق، سلنوئید غیرفعال میشود و قطعه مکانیکی به حالت اولیه بازمیگردد.
شیرهای پنوماتیکی
سیستم کنترل پنوماتیکی شامل یک اکچویتور پنوماتیکی و واحد کنترل هوا است. هنگامی که هوا یا گاز فشرده به اکچویتور پنوماتیکی میرسد، اکچویتور حرکت میکند و قطعه داخلی شیر را به حالت باز یا بسته تغییر میدهد که در نتیجه، جریان مایع را تنظیم میکند.
شیرهای هیدرولیکی
شیرهای هیدرولیکی با استفاده از نیروهای هیدرولیکی جریان مایعات را کنترل میکنند. این شیرها با استفاده از روغن هیدرولیک به جای هوا یا گاز، جریان را کنترل میکنند و به دلیل قدرت بالا و عملکرد دقیق، در فرآیندهای صنعتی بسیار کاربرد دارند.

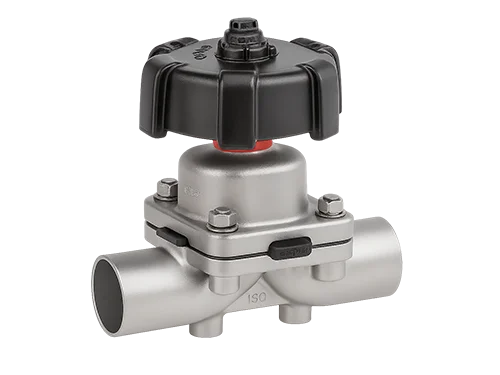

شیرهای دیافراگمی
عملکرد شیر دیافراگمی به این صورت است که با فشار مایع، دیافراگم به سمت بالا یا پایین حرکت میکند تا جریان را باز یا بسته کند. وقتی که دیافراگم به سمت بالا حرکت میکند، مسیر جریان مایع باز میشود و وقتی به سمت پایین حرکت میکند، مسیر جریان مایع بسته میشود. این حرکت دیافراگم توسط یک سیستم مکانیکی یا هیدرولیکی کنترل میشود.
