اکچویتور Actuator

اکچویتور یا عملگر، تجهیزی است که با دریافت سیگنال کنترلی، حرکت شیرها را کنترل می‌کنند. این دستگاه‌ با استفاده از انرژی الکتریکی، هیدرولیکی یا پنوماتیکی، شیرها را باز و بسته می‌کند و جریان سیال را به صورت دقیق کنترل می‌کند. اکچویتورها در صنعت شیرآلات برای بهبود کارایی سیستم، کاهش هزینه‌ها و افزایش امنیت و دقت در کنترل جریان سیال استفاده می‌شوند. آنها در صنایع نفت، گاز، پتروشیمی و ... نقش حیاتی دارند و به عنوان عناصر اصلی در کنترل و بهینه‌سازی عملکرد شیرها و سیستم‌های لوله‌کشی استفاده می‌شوند.



انواع اکچویتور



اکچویتور پنوماتیک

اکچویتور پنوماتیک توسط هوای فشرده که از یک منبع هوا مانند کمپرسور فراهم می شود، عمل می کند. هنگامی که هوا وارد اکچویتور می شود، فشار هوا باعث جابجایی قطعات داخلی اکچویتور می شود و حرکت مورد نظر را ایجاد می کند.

اکچویتور پنوماتیک معمولاً متشکل از سه قسمت اصلی است: بدنه، مکانیسم داخلی و سیستم کنترل. بدنه اکچویتور شامل قطعات بیرونی است که برای نگه داشتن و حفاظت از قسمت های داخلی استفاده می شود. مکانیسم داخلی شامل سیلندر، صفحات و سایر قطعات است که به وسیله هوای فشرده حرکت می کنند و سیستم کنترل، عملکرد اکچویتور را از طریق سیگنال های کنترلی مانند کلیدها، سوئیچ ها و ترانسمیترها کنترل می کند.

این نوع عملگر به دلیل استفاده از هوا به عنوان منبع قدرت، می تواند در محیط های خطرناک و قابل انفجار استفاده شود. به عنوان مثال، اکچویتورهای پنوماتیک در صنعت خودروسازی برای کنترل سیستم ترمز، در صنعت روباتیک برای حرکت دادن بازوها و پاها، و در صنایع دیگر برای کنترل دریچه ها، صفحات و سایر قطعات مورد استفاده قرار می گیرند.



انواع اکچویتور پنوماتیک

  • اکچویتور پیستونی (Piston Actuator)
  • اکچویتور دیافراگمی (Diaphragm Actuator)



اکچویتور پیستونی

نوعی اکچویتور که از پیستون و سیلندر تشکیل شده است و با استفاده از انرژی هیدرولیکی یا پنوماتیکی، حرکت  شیرها را کنترل می‌کند. اکچویتور پیستونی معمولاً شامل دو بخش اصلی استوانه و پیستون است. استوانه یک لوله بسته است که درون آن پیستون جابجا می شود. پیستون، یک قطعه استوانه ای است که به صورت سیلندری درون استوانه حرکت می کند. پیستون به وسیله یک مهره یا شانه از یک سیال فشرده تحت فشار (مانند هوا یا روغن) تأثیر می‌پذیرد.



اکچویتور پیستونی (Piston Actuator)

اکچویتور دیافراگمی

این نوع عملگر از یک دیافراگم برای ایجاد حرکت استفاده می‌کند. دیافراگم یک قطعه ارتعاشی و انعطاف‌پذیر است که به عنوان جداکننده بین دو محیط با فشارهای مختلف عمل می‌کند. در اکچویتور دیافراگمی، دیافراگم به عنوان یک عضو حرکتی استفاده می‌شود. وقتی فشار (هوا، گاز یا سیال) به یک طرف دیافراگم اعمال می‌شود، آن را به سمت دیگر حرکت می‌دهد. به این ترتیب، اکچویتور دیافراگمی قادر است حرکت خطی را به غیر خطی تبدیل کند. بدلیل دیافراگم انعطاف‌پذیر در این مدل عملگرد، مشکلاتی مثل نشتی بدلیل حرکت دیافراگم وجود ندارد. همچنین این مدا اکچویتورها می‌تواندد در شرایط سخت محیطی مثل فشار بالا به خوبی عمل کنند.



اکچویتور دیافراگمی

اکچویتور‌ برقی

 این اکچویتورها از قدرت الکتریکی برای تولید حرکت و کنترل صمام‌ها، دریچه‌ها و سایر سیستم‌های مکانیکی استفاده می‌کنند. اکچویتور برقی معمولاً شامل یک موتور الکتریکی، یک گیربکس و یک مکانیسم حرکت است. موتور الکتریکی با دریافت برق ورودی، حرکت مکانیکی را  ایجاد می‌کند. گیربکس معمولاً برای تقویت گشتاور و کاهش سرعت استفاده می‌شود. مکانیسم حرکت نیز وظیفه انتقال حرکت از موتور به سیستم مورد نظر را دارد.



اکچویتور‌ برقیاکچویتور هیدرولیکی

در این نوع اکچویتور از قدرت هیدرولیکی به عنوان منبع انرژی استفاده می‌شود. اکچویتور هیدرولیکی معمولاً شامل یک سیلندر هیدرولیکی و یک پیستون است. وقتی فشار هیدرولیکی به سیلندر وارد می‌شود، این فشار بر روی پیستون اعمال می‌شود و باعث حرکت پیستون و در نتیجه حرکت مکانیکی اکچویتور می‌شود.

عملگرهای هیدرولیکی به دلیل قدرت بالا، قابلیت انتقال بار زیاد، کنترل دقیق و پاسخ سریع، در بسیاری از صنایع استفاده می‌شوند. برخی از کاربردهای اکچویتورهای هیدرولیکی شامل کنترل دریچه‌ها و صمام‌ها در صنایع نفت و گاز، پتروشیمی و نیروگاه‌ها، کنترل حرکت در ماشین‌آلات صنعتی و خطوط تولید، استفاده در خودروهای سنگین و ماشین‌آلات کشاورزی و همچنین استفاده در آسانسورها و صنایع ساختمانی می‌باشد.

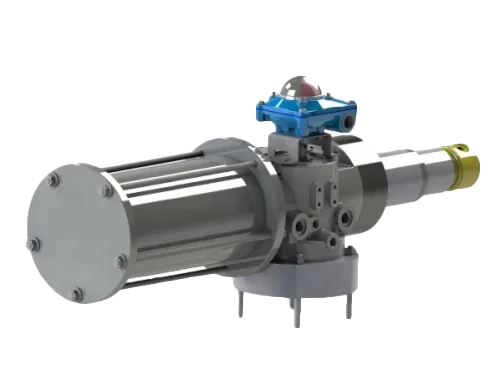

اکچویتور هیدرولیکی
