از کاربرد تا انواع کلاس کنتور گاز توربینی

تصور کنید در یک واحد صنعتی بزرگ یا یک ایستگاه تقلیل فشار، هزاران مترمکعب گاز طبیعی در حال عبور از خطوط لوله است. حال، اگر بخواهیم این حجم از گاز را با دقت بالا اندازه‌گیری کنیم، چه ابزاری می‌تواند پاسخگوی این نیاز حیاتی باشد؟ پاسخ، چیزی نیست جز کنتور گاز توربینی.

برای صنایع بزرگ، استفاده ازابزار دقیق مانند کنتور گاز توربینی یا فلومتر توربینی، یک ضرورت است. به همین دلیل، بسیاری از کارشناسان صنعتی توصیه می‌کنند که خرید فلومتر توربینی با دقت مناسب، پیش از راه‌اندازی سیستم‌های گازرسانی در دستور کار قرار گیرد تا بازدهی سیستم افزایش یابد.

اما کنتور گاز توربینی چیست و چرا در میان انواع تجهیزات اندازه‌گیری گاز، به عنوان یکی از دقیق‌ترین و حرفه‌ای‌ترین گزینه‌ها شناخته می‌شود؟

در این مقاله، به‌صورت جامع و کاربردی به معرفی کنتور گاز توربینی، انواع کلاس‌های رایج، سایزبندی استاندارد و نکات کلیدی برای انتخاب بهترین مدل خواهیم پرداخت. اگر شما نیز به دنبال شناخت ابزار دقیق مناسب هستید؛ با آمازون ابزار همراه باشید.

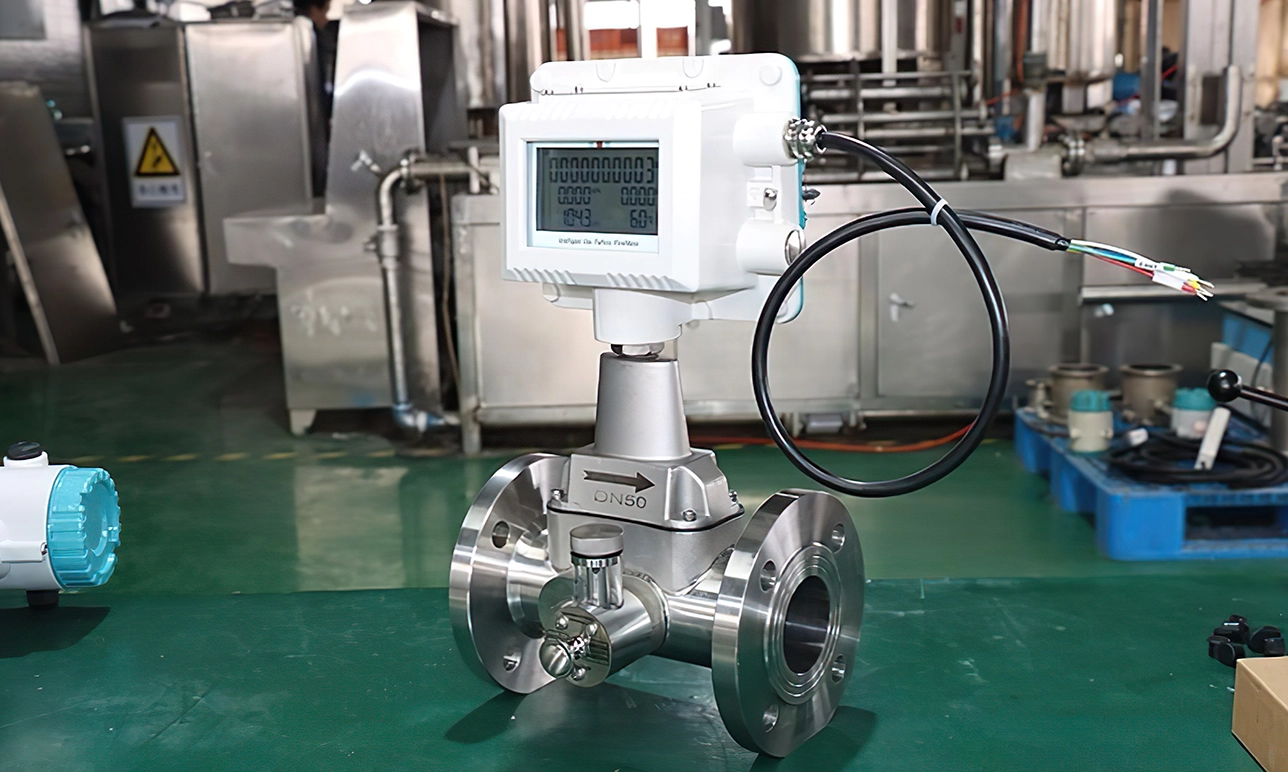

 کنتور گاز توربینی چیست؟

کنتور گاز توربینی یکی از دقیق‌ترین و پرکاربردترین تجهیزات اندازه‌گیری جریان گاز در صنایع مختلف است. این کنتور با بهره‌گیری از مکانیزم چرخش توربین، میزان حجم گاز عبوری از خط لوله را با دقت بالا اندازه‌گیری می‌کند. عملکرد این نوع کنتور بر پایه اصل تبدیل انرژی حرکتی گاز به حرکت مکانیکی روتور (پروانه) است.

در واقع، زمانی که گاز از داخل بدنه کنتور عبور می‌کند، پره‌های توربین را به حرکت درمی‌آورد. سرعت چرخش این پره‌ها به‌صورت مستقیم با دبی حجمی گاز مرتبط است. این چرخش توسط یک سیستم مکانیکی یا الکترونیکی به سیگنال‌های قابل اندازه‌گیری تبدیل می‌شود و در نهایت میزان جریان گاز نمایش داده می‌شود.

از آنجا که کنتورهای توربینی قادرند در فشار و دبی‌های بالا عملکرد دقیقی داشته باشند، در صنایع گاز، پتروشیمی، پالایشگاه‌ها و ایستگاه‌های تقلیل فشار به‌وفور مورد استفاده قرار می‌گیرند.

جالب است بدانید که همان‌طور که در سیستم‌های ایمنی تجهیزات مختلفی برای تشخیص شرایط بحرانی استفاده می‌شود و تفاوت‌هایی مانند تفاوت دتکتور دودی و حرارتی نقش تعیین‌کننده‌ای در کارایی سیستم‌های حفاظت دارند ؛ تفاوت کلاس‌ها در انتخاب کنتور گاز نیز نقش موثری در کارآمدی استفاده از این ابزار دقیق دارد.

مهم‌ترین ویژگی‌های کنتور گاز توربینی

از مهمترین ویژگی های کنتور گاز توربینی می‌توان به موارد زیر اشاره کرد:

• دقت بالا در اندازه‌گیری جریان حجمی گاز
• مناسب برای فشارهای متوسط و بالا
• توانایی اندازه‌گیری جریان گاز در حجم بالا (High Flow Rate)
• مقاومت بالا در برابر شرایط سخت محیطی
• قابلیت اتصال به سیستم‌های پایش و انتقال داده (SCADA)

تفاوت کنتور گاز توربینی با دیگر کنتورها

در مقایسه با کنتورهای دیافراگمی یا روتاری، کنتور گاز توربینی دقت بالاتری دارد و برای کاربردهای صنعتی و دبی‌های بالا مناسب‌تر است. همچنین به دلیل ساختار مکانیکی ساده‌تر نسبت به برخی مدل‌ها، نگهداری آن نیز آسان‌تر است.

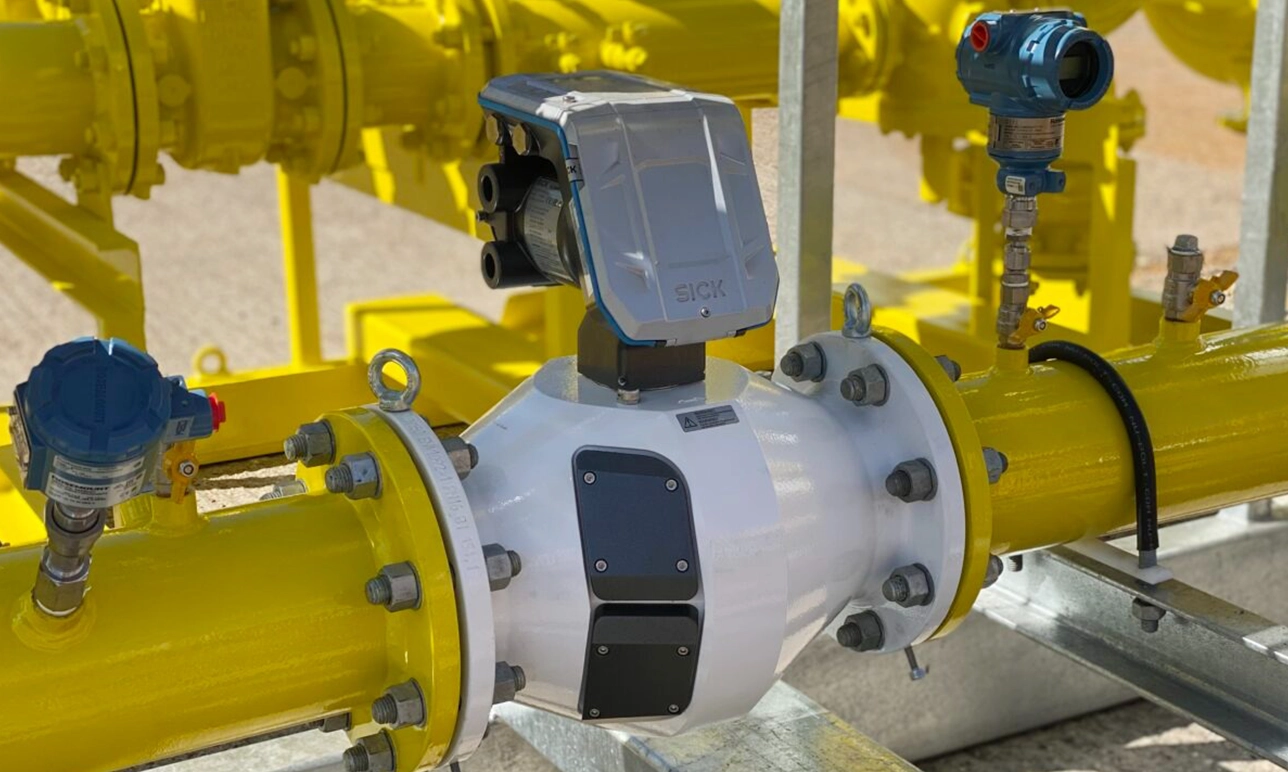

 کاربرد کنتور گاز توربینی در صنعت

کنتور گاز توربینی به دلیل دقت بالا، عملکرد پایدار و توانایی اندازه‌گیری جریان گاز در فشار و دبی بالا، یکی از گزینه‌های اصلی برای مصارف صنعتی به شمار می‌رود. این کنتورها در صنایع مختلفی مورد استفاده قرار می‌گیرند که هر یک نیازمند تجهیزات دقیق و قابل اطمینان برای کنترل و مانیتورینگ مصرف گاز هستند.

در ادامه مهم‌ترین کاربردهای کنتور گاز توربینی صنعتی را بررسی می‌کنیم:

۱. ایستگاه‌های تقلیل فشار گاز (CGS و TBS)

در این ایستگاه‌ها که وظیفه تنظیم فشار گاز برای انتقال به شبکه‌های پایین‌دستی را دارند، از کنتورهای توربینی برای اندازه‌گیری دقیق میزان گاز عبوری استفاده می‌شود. دقت بالا در این کاربرد نقش مهمی در محاسبه دقیق مصرف و صدور صورتحساب‌های صنعتی دارد.

۲. پالایشگاه‌ها و پتروشیمی‌ها

در واحدهای فرآیندی که مصرف گاز بالا است، استفاده از کنتورهای دقیق مانند توربینی الزامی است. این کنتورها می‌توانند با تجهیزات کنترلی و سیستم‌های اندازه‌گیری پیشرفته مانند فلومترها و ترانسمیترها یکپارچه شوند.

۳. نیروگاه‌ها

نیروگاه‌ها به عنوان مصرف‌کنندگان عمده گاز طبیعی برای تولید انرژی، به کنتورهای گاز صنعتی با دقت بالا نیاز دارند. کنتور گاز توربینی در این محیط‌ها به دلیل مقاومت در برابر دمای بالا و فشار کاری زیاد، گزینه‌ای ایده‌آل محسوب می‌شود.

۴. خطوط انتقال و توزیع گاز

برای پایش میزان گاز عبوری از خطوط اصلی انتقال یا توزیع، استفاده از کنتور گاز توربینی امری رایج است. این کنتورها معمولاً به سیستم‌های پایش از راه دور (Remote Monitoring) متصل می‌شوند تا اپراتور بتواند از طریق SCADA وضعیت جریان گاز را در لحظه کنترل کند.

۵. پروژه‌های EPC و صنایع بزرگ

در پروژه‌های EPC و ساخت واحدهای صنعتی، از کنتورهای گاز توربینی در مرحله طراحی و اجرا برای اندازه‌گیری مصرف انرژی، کنترل فرآیندها و صدور گزارش‌های دقیق مصرف استفاده می‌شود.

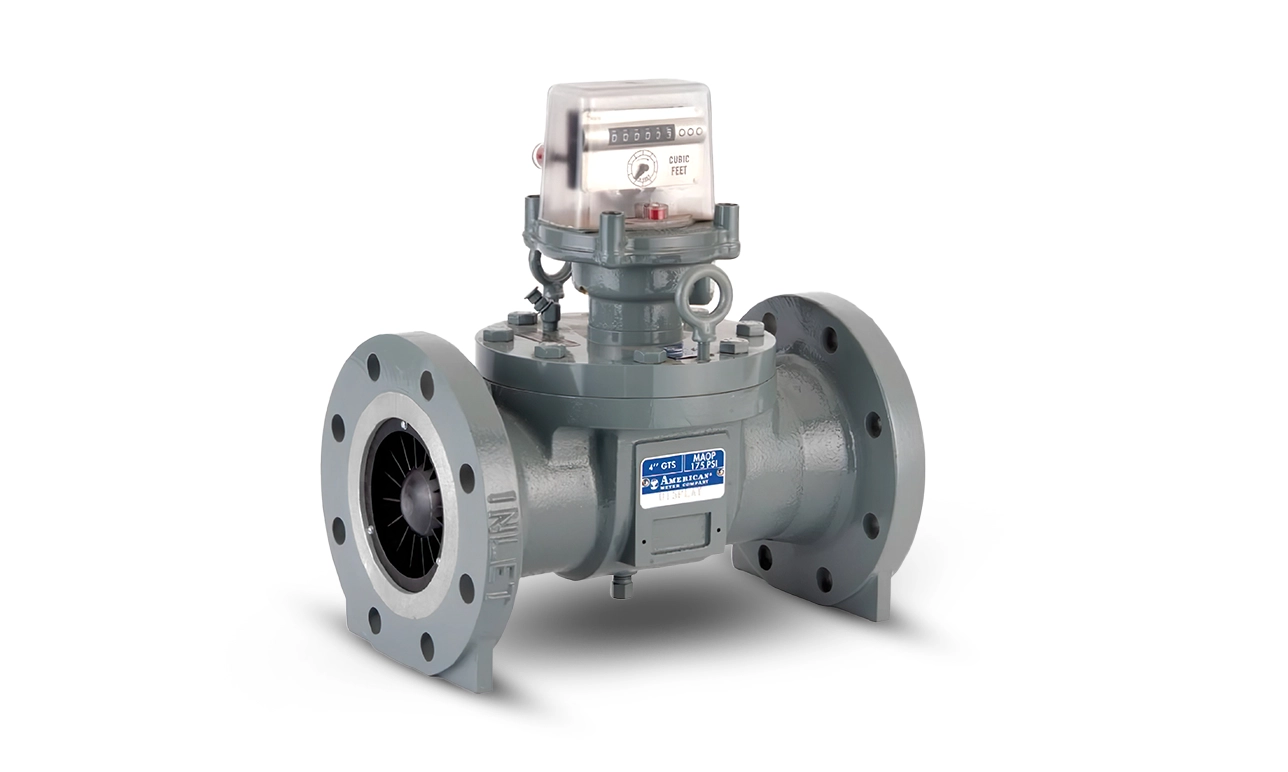

5 کلاس‌ کنتور گاز توربینی

کلاس کنتور گاز توربینی یکی از شاخص‌های مهم در انتخاب و استفاده از این نوع کنتورها است. منظور از کلاس، میزان دقت کنتور و دامنه دبی (Flow Rate) قابل اندازه‌گیری آن است. هرچه کلاس دقیق‌تر باشد، خطای اندازه‌گیری کمتر و دقت بالاتر خواهد بود.

کلاس‌بندی کنتورهای گاز توربینی معمولاً با اعداد یا حروف مشخص می‌شود و نشان‌دهنده محدوده عملکرد دقیق دستگاه در شرایط مختلف کاری است.

در ادامه به معرفی ۵ کلاس رایج کنتور گاز توربینی می‌پردازیم:

۱. کلاس Q کنتور گاز توربینی

در این کلاس، دبی حداکثر (Qmax) و دبی حداقل (Qmin) تعیین‌کننده بازه عملکرد کنتور هستند. هر کنتور بر اساس این مقادیر طراحی می‌شود و برای عملکرد صحیح باید جریان گاز در این محدوده قرار گیرد. این کلاس بیشتر برای تطبیق کنتور با سیستم‌های طراحی‌شده مورد توجه قرار می‌گیرد.

۲. کلاس 1.5 کنتور گاز توربینی

این کلاس معمولاً برای کاربردهایی با دقت متوسط به بالا استفاده می‌شود. حداکثر خطای مجاز در این کلاس حدود ±1.5٪ است و برای صنایع عمومی که نیاز به دقت بالا دارند ولی حساسیت بسیار بالایی ندارند، مناسب است.

۳. کلاس 1.0 کنتور گاز توربینی

کلاس 1.0 یکی از پرکاربردترین کلاس‌ها در صنعت است. با دقت اندازه‌گیری ±1.0٪، این کلاس برای کاربردهایی که هم دقت اهمیت دارد و هم بازه جریان نسبتاً گسترده‌ای مورد نیاز است، گزینه‌ای عالی محسوب می‌شود.

۴. کلاس 0.5 کنتور گاز توربینی

کلاس 0.5 مناسب برای کاربردهای دقیق‌تر صنعتی و تجاری است. خطای اندازه‌گیری این کنتورها کمتر از ±0.5٪ بوده و برای پروژه‌هایی که دقت محاسبات مصرف بسیار حیاتی است (مانند پایش انرژی یا قراردادهای گازی با دقت بالا) استفاده می‌شود.

۵. کلاس 0.2 کنتور گاز توربینی

کلاس 0.2 بالاترین سطح دقت را در بین کنتورهای گاز توربینی دارد و خطای آن در محدوده ±0.2٪ است. این کلاس بیشتر در کاربردهای بسیار حساس و آزمایشگاهی یا در صنایع خاص که کوچک‌ترین خطا قابل قبول نیست، استفاده می‌شود.

مقایسه کلاس‌های کنتور گاز توربینی

در جدول زیر 5 کلاس پر کاربرد کنتور گاز توربینی را باهم مقایسه کرده ایم:



سایز کنتور گاز توربینی

یکی از عوامل مهم در انتخاب کنتور گاز توربینی مناسب، سایز یا قطر اسمی آن است که معمولاً با نماد DN (قطر اسمی لوله) نمایش داده می‌شود. انتخاب سایز صحیح کنتور نقش بسیار مهمی در دقت اندازه‌گیری جریان گاز و کارکرد بهینه سیستم دارد.

سایز کنتور باید بر اساس حداکثر دبی گاز مصرفی، فشار کاری سیستم، نوع کاربری و کلاس دقت مورد نیاز انتخاب شود. سایز اشتباه ممکن است باعث افت فشار زیاد، کاهش دقت اندازه‌گیری یا استهلاک زودهنگام تجهیزات شود.

سایزهای رایج کنتور گاز توربینی

کنتورهای توربینی در سایزهای متنوعی تولید می‌شوند که برخی از پرکاربردترین آن‌ها عبارت‌اند از:

نکته مهم: سایز کنتور گاز توربینی فقط بر اساس قطر لوله انتخاب نمی‌شود؛ بلکه باید دبی طراحی‌شده سیستم و رنج عملکرد کنتور (Qmax و Qmin) را در نظر گرفت تا دقت مطلوب حفظ شود.

راهنمای انتخاب سایز کنتور گاز صنعتی

برای انتخاب سایز کنتور گاز صنعتی، توجه به نکات زیر ضروری است:

1. تعیین حداقل و حداکثر دبی گاز
2. انتخاب کلاس دقت مورد نیاز
3. بررسی تطابق سایز با سایر تجهیزات خط لوله
4. استفاده از جداول مهندسی برای تطبیق سایز و کلاس

 نکات مهم در انتخاب کنتور گاز صنعتی

برای انتخاب یک کنتور گاز توربینی صنعتی مناسب، تنها توجه به سایز یا قیمت کافی نیست؛ بلکه باید مجموعه‌ای از فاکتورهای فنی و عملکردی را در نظر گرفت تا دقت اندازه‌گیری، طول عمر و کارایی سیستم تضمین شود.

در ادامه به مهم‌ترین نکاتی که باید هنگام خرید یا طراحی سیستم با کنتور گاز صنعتی مورد توجه قرار گیرد، اشاره می‌کنیم:

۱. دبی گاز (Flow Rate)

انتخاب کنتور باید بر اساس حداکثر و حداقل دبی واقعی گاز مصرفی باشد تا کنتور در محدوده کاری خود کار کند و دقت اندازه‌گیری حفظ شود. اگر دبی کمتر از Qmin یا بیشتر از Qmax باشد، عملکرد کنتور مختل خواهد شد.

۲. فشار کاری سیستم

کنتورهای گاز توربینی در فشارهای مختلف طراحی می‌شوند (مثلاً PN16، PN25 یا PN40). باید مطمئن شد که فشار طراحی کنتور با فشار سیستم همخوانی دارد.

۳. کلاس دقت کنتور

بسته به نوع پروژه، انتخاب کلاس دقت اهمیت بالایی دارد. برای پروژه‌های حساس (مانند تسویه‌حساب‌های گازی) کلاس‌های دقیق‌تر مانند 0.5 یا 0.2 توصیه می‌شود.

۴. سایز مناسب

همان‌طور که در بخش قبل گفتیم، سایز باید متناسب با دبی و طراحی سیستم انتخاب شود. سایز بزرگ‌تر از نیاز، موجب کاهش دقت اندازه‌گیری در دبی پایین می‌شود و سایز کوچک‌تر باعث افت فشار و استهلاک زودرس می‌گردد.

۵. جنس بدنه و پروانه توربین

بسته به نوع گاز و شرایط محیطی، جنس بدنه (آلومینیوم، فولاد، استنلس استیل) و روتور باید مناسب انتخاب شود. در محیط‌های خورنده یا با دمای بالا، متریال مقاوم توصیه می‌شود.

۶. نوع خروجی سیگنال (پالس یا آنالوگ)

کنتورهای توربینی معمولاً دارای خروجی پالس (برای اتصال به کنترلرها یا PLC) یا خروجی آنالوگ هستند. باید نوع خروجی متناسب با سیستم مانیتورینگ یا اتوماسیون پروژه انتخاب شود.

۷. قابلیت اتصال به سیستم‌های کنترلی (Remote Reading/SCADA)

در پروژه‌های مدرن، قابلیت اتصال به سیستم‌های پایش از راه دور یا سامانه‌های SCADA یک مزیت کلیدی است که باید هنگام انتخاب در نظر گرفته شود.

عالی، حالا می‌رسیم به بخش هفتم: تفاوت کنتور گاز صنعتی با کنتور گاز خانگی – این بخش هم برای سئو مفید است و هم به مخاطب کمک می‌کند بهتر تفاوت کاربردها را درک کند:

 تفاوت کنتور گاز صنعتی با کنتور گاز خانگی

کنتور گاز یکی از اجزای حیاتی در سیستم‌های گازرسانی است، اما نوع کنتور به‌شدت وابسته به نوع مصرف، حجم گاز و فشار کاری سیستم است. به همین دلیل، تفاوت‌های زیادی میان کنتور گاز صنعتی و کنتور گاز خانگی وجود دارد که در ادامه بررسی می‌کنیم:

نتیجه‌گیری

کنتور گاز توربینی یکی از دقیق‌ترین و پرکاربردترین تجهیزات اندازه‌گیری جریان گاز در صنایع مختلف است. این کنتورها به دلیل دقت بالا، قابلیت اندازه‌گیری در فشارهای متوسط و بالا، و امکان استفاده در دبی‌های متنوع، به گزینه‌ای ایده‌آل برای پالایشگاه‌ها، نیروگاه‌ها، خطوط انتقال گاز و پروژه‌های صنعتی تبدیل شده‌اند.

در این مقاله بررسی کردیم که کنتور گاز توربینی چگونه کار می‌کند، چه تفاوت‌هایی با سایر کنتورها دارد و در چه صنایعی کاربرد دارد. همچنین با معرفی ۵ کلاس رایج کنتور گاز توربینی نشان دادیم که دقت و دامنه عملکرد این کنتورها در هر کلاس متفاوت است. علاوه بر این، سایز بندی کنتورهای توربینی و معیارهای انتخاب سایز مناسب را بررسی کردیم که نقش مهمی در عملکرد صحیح سیستم‌های گازرسانی دارد.

با توجه به اهمیت کنترل مصرف انرژی و دقت در اندازه‌گیری گاز در صنایع مختلف، شناخت صحیح کنتورهای گاز صنعتی و توجه به فاکتورهای فنی نظیر فشار کاری، کلاس دقت، خروجی سیگنال و امکان اتصال به سیستم‌های کنترلی می‌تواند به بهینه‌سازی فرآیندها و کاهش هزینه‌ها کمک کند.

اگر قصد خرید یا استفاده از کنتور گاز توربینی را دارید، حتماً قبل از انتخاب، نیازهای خود را بررسی کنید و با مشاوران مجرب ما در آمازون ابزار مشورت کنید تا بهترین مدل را متناسب با شرایط کاری خود انتخاب کنید.

سوالات پر تکرار

1. تفاوت کلاس‌های کنتور گاز توربینی چیست؟

کلاس کنتور بیانگر دقت اندازه‌گیری آن است؛ هرچه عدد کلاس کمتر باشد (مثل 0.5 یا 0.2)، دقت بیشتر و خطای اندازه‌گیری کمتر خواهد بود.

2. سایز کنتور گاز توربینی چگونه انتخاب می‌شود؟

سایز کنتور بر اساس دبی گاز عبوری، فشار کاری سیستم و شرایط فنی پروژه انتخاب می‌شود؛ انتخاب سایز صحیح باعث افزایش دقت عملکرد کنتور خواهد شد.

3. آیا استفاده از فیلتر گاز قبل از کنتور توربینی ضروری است؟

بله، وجود ذرات یا ناخالصی در گاز ممکن است به روتور آسیب بزند یا دقت اندازه‌گیری را کاهش دهد؛ بنابراین استفاده از فیلتر گاز قبل از کنتور الزامی است.
