ابزار دقیق، پرچم دار صنایع پیشرفته

از زمانی که بشر با مفهوم اندازه‌گیری آشنا شد و بسته به نیازهایش سعی در اندازه‌گیری متغیرهای مختلف نمود؛ دقت اندازه‌گیری همواره مسئله‌ای مهم بوده است.

در طول تاریخ، پیشرفت فناوری و توسعه صنایع مختلف، نیاز به ابزار دقیق را بیش از پیش افزایش داده است. اما ابزار دقیق چیست؟  برای پاسخ به این سوال، باید به دو مفهوم ابزار و دقت توجه کرد.

انواع ابزار دقیق در بخش‌های مختلف صنایع مورد استفاده قرار می‌گیرند و تجهیزات ابزار دقیق به‌عنوان اجزای اصلی این سیستم های اتوماسیون صنعتی شناخته می‌شوند.

کاربرد ابزار دقیق در صنایعی همچون نفت و گاز، پتروشیمی، نیروگاه‌ها، خودروسازی و صنایع دارویی گسترده است؛ زیرا این تجهیزات به کاهش خطاهای انسانی، بهینه‌سازی مصرف انرژی و افزایش کیفیت تولید کمک می‌کنند.

معنی ابزار دقیق فراتر از اندازه‌گیری ساده است؛ این فناوری به کنترل دقیق فرآیندها از طریق ماشین‌آلات ابزار دقیق و سیستم‌های کنترلی ابزار دقیق می‌پردازد.

 آمازون ابزار، پلتفرمی است که در آن  کیفیت، دقت و اطمینان در کنار هم قرار می‌گیرند تا تجربه‌ای بی نظیر را  در تأمین تجهیزات ابزار دقیق برای شما رقم بزند.

ابزار دقیق چیست؟

ابزار دقیق (Instrumentation) به مجموعه‌ای از تجهیزات، حسگرها و سیستم‌های کنترلی گفته می‌شود که برای اندازه‌گیری، پایش و کنترل متغیرهای فیزیکی و شیمیایی در فرآیندهای صنعتی مورد استفاده قرار می‌گیرند.

 معنی ابزار دقیق

 ابزار دقیق به‌طور کلی شامل تجهیزاتی است که داده‌های مربوط به متغیرهای زیر را اندازه گیری می‌کند:

• دما

• فشار

• جریان

• سطح مایعات

• رطوبت

•  ترکیب شیمیایی

در نتیجه با دریافت سیگنال توسط سیستم‌های کنترلی ابزار دقیق، عملیات مورد نظر به صورت خودکار یا نیمه خودکار انجام می‌شود.

 ابزار دقیق، نقش اساسی در اتوماسیون صنعتی دارند و باعث بهبود عملکرد ماشین‌آلات و کاهش دخالت انسانی در کنترل فرآیندها می‌شوند.

کار ابزار دقیق چیست؟

کار ابزار دقیق بر پایه استفاده از حسگرها و تجهیزات اندازه‌گیری برای سنجش و کنترل ویژگی‌های فیزیکی و شیمیایی مواد است. این تجهیزات داده‌های دقیق و قابل اعتماد را از متغیرهای فرآیندی جمع‌آوری کرده و امکان نظارت، کنترل و بهینه‌سازی عملکرد سیستم‌های صنعتی را فراهم می‌کنند.

اساس عملکرد تجهیزات ابزار دقیق بر استفاده از دستگاه‌های سنجش با دقت بالا برای اندازه‌گیری پارامترهایی مانند دما، فشار، جریان، سطح و ترکیبات شیمیایی است. هدف اصلی این فناوری، دریافت داده‌های دقیق، پردازش و ذخیره‌سازی اطلاعات، و در نهایت کنترل مؤثر فرآیندها به‌منظور بهبود عملکرد، کاهش خطاها و افزایش بهره‌وری در صنایع مختلف است.

نقش ابزار دقیق در اندازه‌گیری، کنترل و نظارت بر فرآیندهای صنعتی

ابزار دقیق در صنایع مختلف، سه نقش کلیدی ایفا می‌کند:

1. اندازه‌گیری (Measurement)

یکی از اصلی‌ترین وظایف ابزار دقیق، اندازه‌گیری دقیق پارامترهای فرآیندی است. این اندازه‌گیری‌ها شامل موارد زیر می‌شوند:

• دما (با استفاده از ترموکوپل، RTD)

• فشار (با استفاده از سنسورهای فشار)

• سطح مایعات (با استفاده از لول سنج‌های راداری و اولتراسونیک)

• جریان سیالات (با استفاده از فلومترهای مغناطیسی و توربینی)

• ترکیبات گازی و شیمیایی (با استفاده از آنالایزر گاز و مایع)

2. کنترل (Control)

پس از اندازه‌گیری، ابزار دقیق نقش مهمی در کنترل فرآیندهای صنعتی دارد. این کنترل به‌صورت خودکار یا دستی انجام می‌شود و شامل موارد زیر است:

• کنترل دما در سیستم‌های حرارتی و کوره‌های صنعتی

• کنترل فشار در خطوط انتقال گاز و نفت

• تنظیم میزان جریان سیالات در خطوط لوله و سیستم‌های تولیدی

• مدیریت سطح مایعات در مخازن و سیستم‌های تصفیه

کنترل فرآیندها معمولاً توسط کنترل‌کننده‌های PID، سیستم‌های PLC و DCS انجام می‌شود که داده‌های دریافتی از سنسورها را پردازش کرده و دستورات مناسب را به سیستم های کنترلی ابزار دقیق، ارسال می‌کنند.

3. نظارت و مانیتورینگ (Monitoring)

ابزار دقیق نقش مهمی در نظارت و مانیتورینگ فرآیندهای صنعتی دارد. این نظارت شامل موارد زیر است:

• بررسی لحظه‌ای عملکرد تجهیزات و ماشین‌آلات

• ارسال هشدارها و آلارم‌های ایمنی در شرایط غیرعادی

• تجزیه‌وتحلیل داده‌ها برای پیش‌بینی خرابی‌ها و نگهداری پیشگیرانه

با استفاده از نمایشگرهای دیجیتال، سیستم‌های اسکادا (SCADA) و نرم‌افزارهای مانیتورینگ، امکان مشاهده و تحلیل اطلاعات فرآیندی برای اپراتورها و مدیران فراهم می‌شود.

تأثیر ابزار دقیق در بهبود دقت، ایمنی و بهره‌وری

ابزار دقیق نقش مهمی در افزایش دقت، ایمنی و بهره‌وری در صنایع مختلف ایفا می‌کند.

 با استفاده از سنسورهای پیشرفته و سیستم‌های کنترل دقیق، میزان خطای انسانی در اندازه‌گیری و کنترل فرآیندها کاهش می‌یابد.

ابزار دقیق، امکان دریافت داده‌های بلادرنگ را فراهم کرده و عملکرد سیستم‌ها را بهینه می‌کنند؛ که نتیجه آن کاهش هدررفت منابع و افزایش بازدهی است. علاوه بر این، ابزار دقیق تاثیر چشمگیری در ارتقای ایمنی صنعتی دارد.

با نظارت مستمر بر پارامترهایی مانند فشار، دما و سطح مایعات، خطرات ناشی از تغییرات ناگهانی کاهش یافته و هشدارهای ایمنی به‌موقع ارسال می‌شوند تا از وقوع حوادث جلوگیری شود.

بهینه‌سازی مصرف انرژی و مواد اولیه، افزایش طول عمر تجهیزات از طریق نگهداری پیشگیرانه و کاهش زمان توقف تولید با تشخیص سریع مشکلات، از جمله مزایای آن است.  در مجموع، استفاده از ابزار دقیق باعث بهبود عملکرد صنعتی و کاهش ریسک‌های عملیاتی می‌شود.

انواع ابزار دقیق و دسته‌بندی کلی آن

ابزار دقیق شامل مجموعه‌ای از تجهیزات و دستگاه‌هایی است که برای اندازه‌گیری، نظارت و کنترل متغیرهای فیزیکی و شیمیایی در فرآیندهای صنعتی به کار می‌روند. این تجهیزات به ۹ دسته اصلی تقسیم می‌شوند که هرکدام نقش مهمی در پایش و بهینه‌سازی فرآیندها ایفا می‌کنند.

1. سنسورها و ترانسمیترهای اندازه‌گیری (دما، فشار، جریان، سطح، رطوبت، چگالی، گازها و سرعت)

2. کنترلرها (PID، PLC، DCS)

3. دستگاه‌های انتقال داده و ارتباطی (Modbus، Profibus، HART، Ethernet/IP)

4. نمایشگرها (HMI، نمایشگرهای دیجیتال و آنالوگ)

5. دیتالاگرها (Recorder & Data Logger)

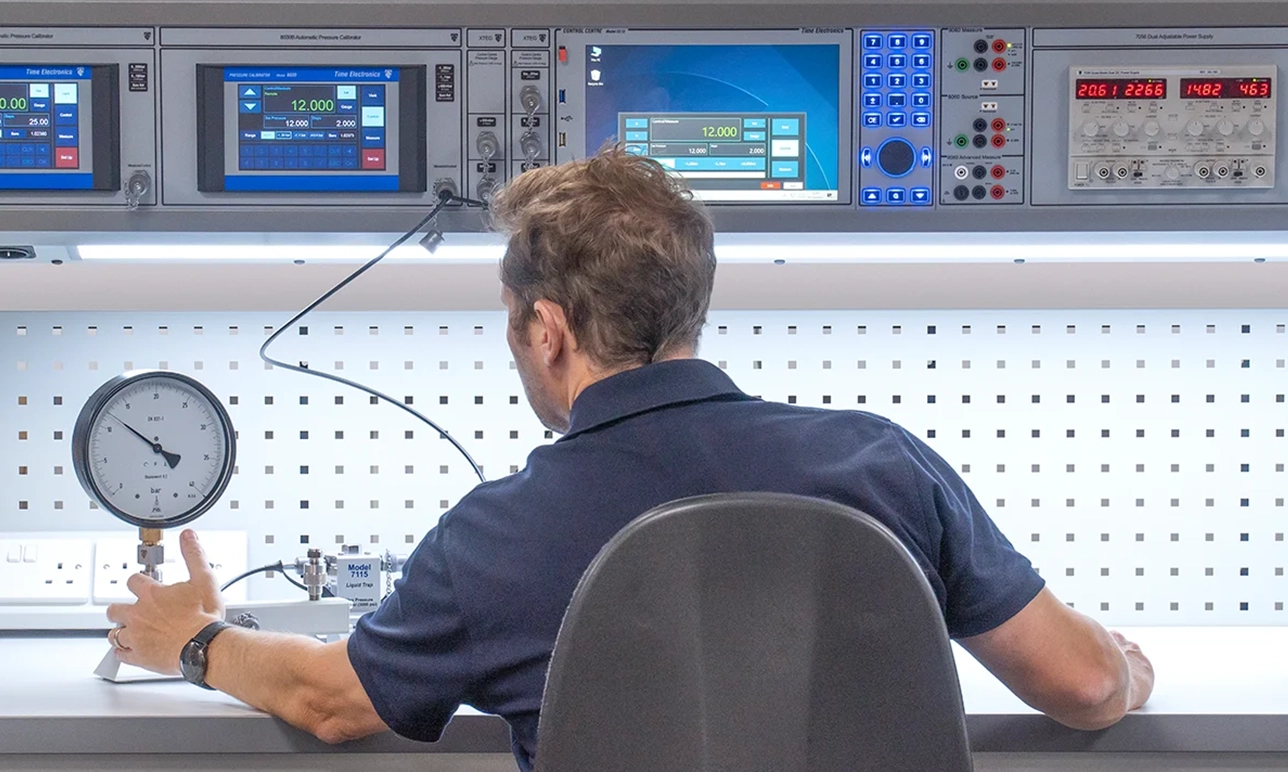

6. تجهیزات کالیبراسیون و تست (کالیبراتورهای فشار و دما)

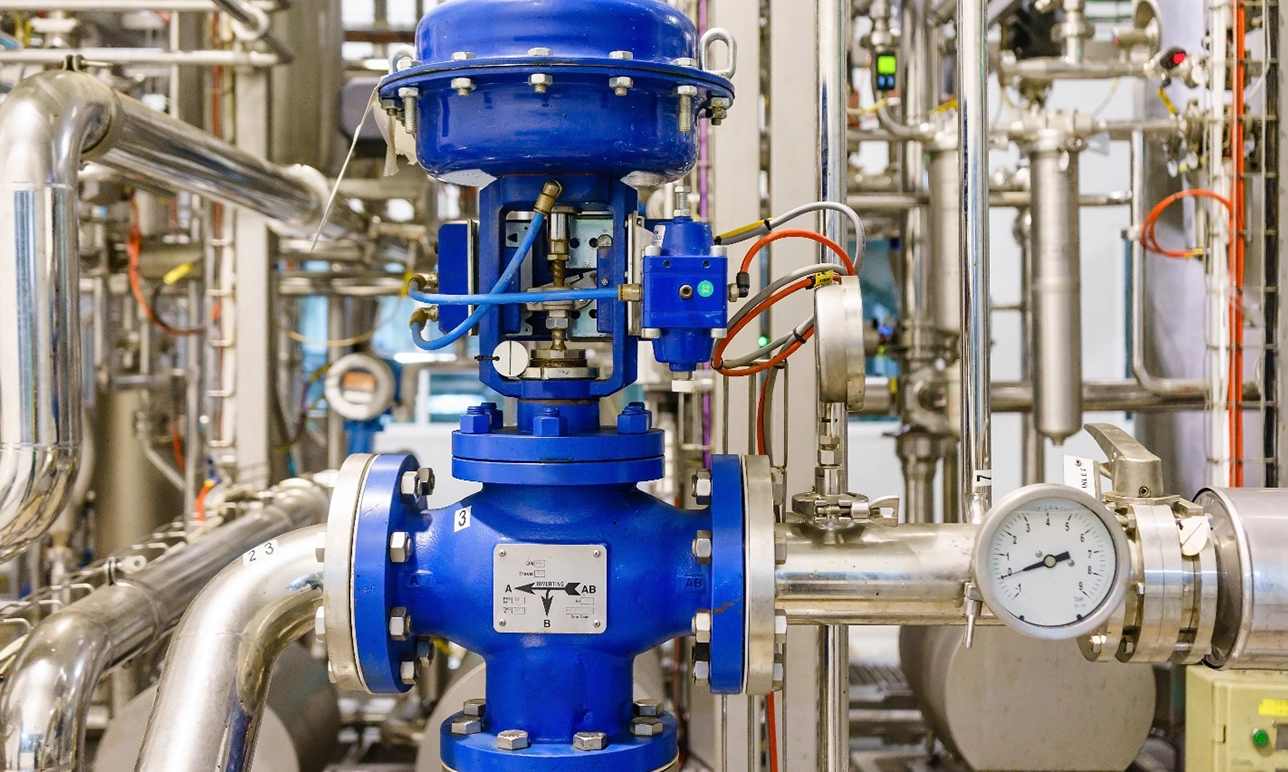

7. شیرها و محرک‌ها (Control Valves & Actuators)

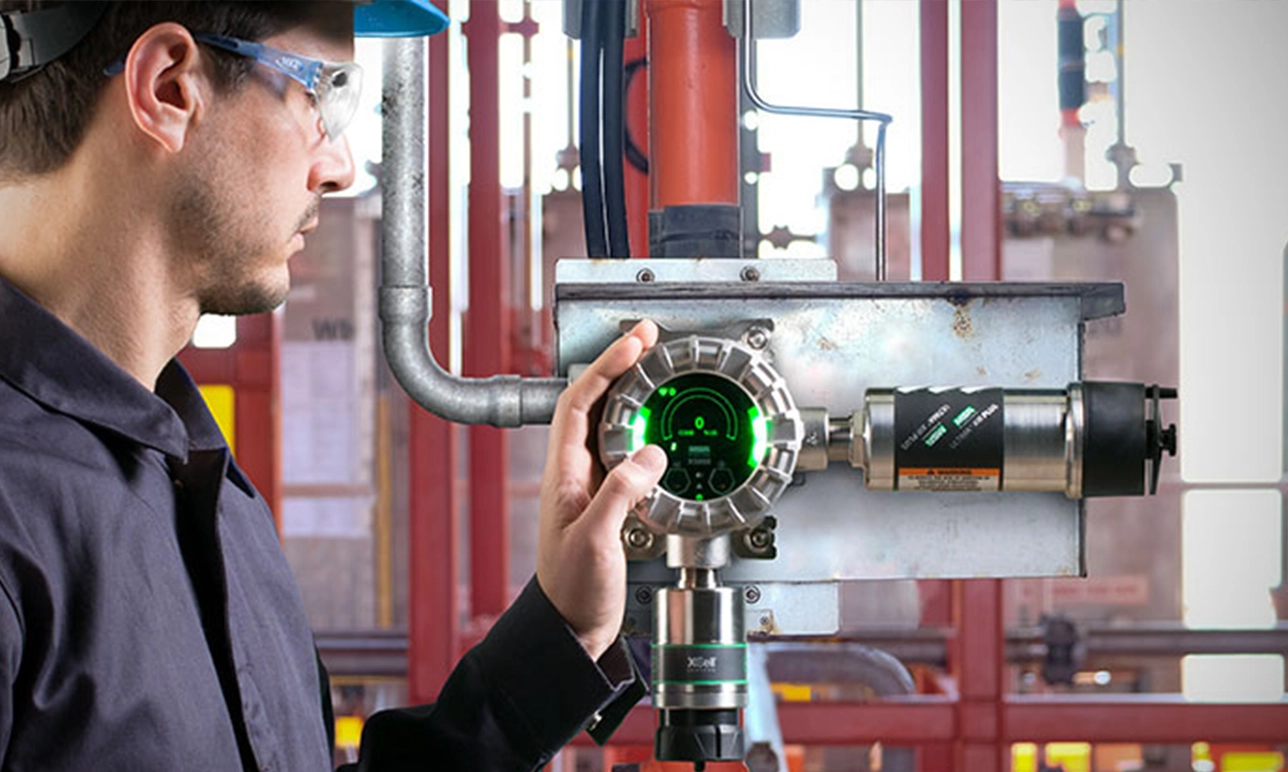

8. تجهیزات تشخیص گاز و آتش (F&G) و ایمنی

9. تجهیزات ضد انفجاری (Explosion-Proof Equipment)

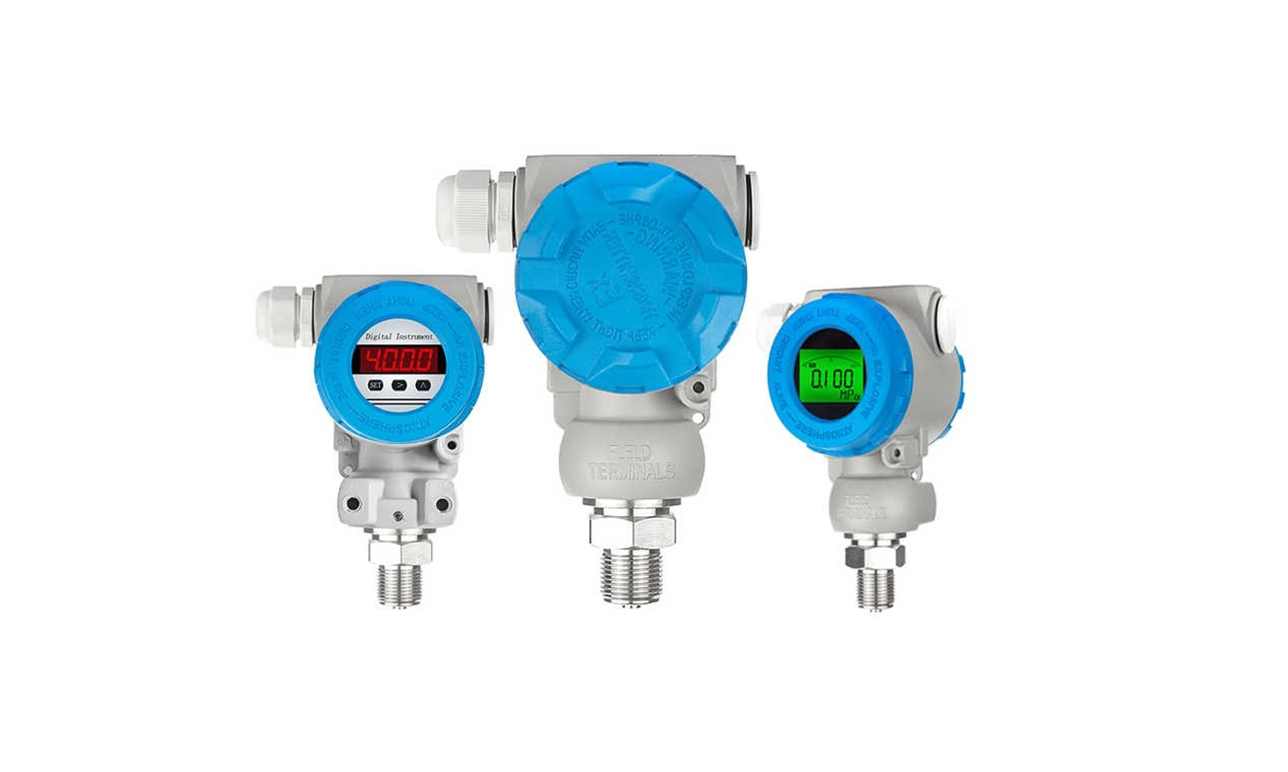

 انواع سنسورهای ابزار دقیق و ترانسمیتر ابزار دقیق

انواع سنسورهای ابزار دقیق و ترانسمیتر یکی از انواع تجهیزات ابزار دقیق هستند که برای اندازه‌گیری، پایش و انتقال داده‌های فرآیندی در صنایع مختلف به کار می‌روند.

ترانسمیتر (Transmitter)

ترانسمیتر یکی از مهم‌ترین تجهیزات ابزار دقیق است که وظیفه‌ی اندازه‌گیری یک متغیر فیزیکی مانند دما، فشار، جریان یا سطح و تبدیل آن به سیگنال استاندارد الکتریکی یا دیجیتال را بر عهده دارد. این سیگنال معمولاً به‌صورت ۴ تا ۲۰ میلی‌آمپر یا پروتکل‌های صنعتی مانند HART و Modbus است و برای ارسال به کنترلرها، PLC یا سیستم‌های مانیتورینگ استفاده می‌شود.

ترانسمیترها در انواع دما، فشار، جریان و سطح در صنایع مختلف مانند نفت، گاز، پتروشیمی و نیروگاه‌ها کاربرد دارند و دقت و پایداری فرآیندهای صنعتی را بهبود می‌بخشند.

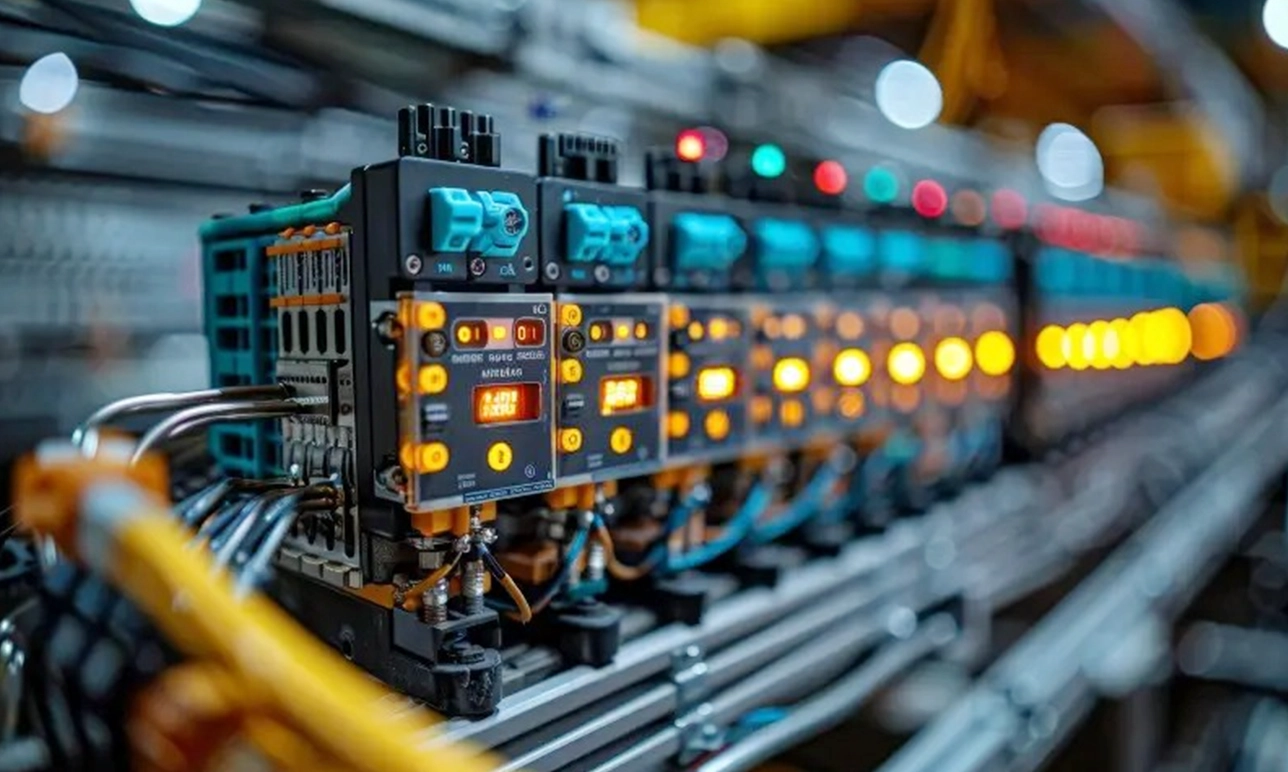

کنترلر (Controller) در ابزار دقیق

کنترلر یکی از اجزای کلیدی در تجهیزات ابزار دقیق است که برای تنظیم و پایش فرآیندهای صنعتی استفاده می‌شود. کنترلر با دریافت سیگنال از سنسورها و ترانسمیترها، مقدار اندازه‌گیری‌شده را با مقدار مطلوب مقایسه کرده و در صورت نیاز، دستورات اصلاحی را برای شیرهای کنترلی، درایوها یا سایر تجهیزات اجرایی ارسال می‌کند.

کنترلرهای PID، PLC و DCS از رایج‌ترین انواع کنترلرها در سیستم‌های صنعتی هستند که در صنایع شیمیایی، خودروسازی، نیروگاهی و تولیدی برای اتوماسیون و بهینه‌سازی فرآیندها به کار می‌روند.

ترانسدیوسر (Transducer)

ترانسدیوسر در ابزار دقیق به تجهیزی گفته می‌شود که یک کمیت فیزیکی مانند دما، فشار یا نیرو را به یک سیگنال الکتریکی استاندارد تبدیل می‌کند.

برخلاف ترانسمیتر که هم اندازه‌گیری و هم انتقال را انجام می‌دهد، ترانسدیوسر فقط تبدیل سیگنال را بر عهده دارد.

 به‌عنوان مثال، یک ترانسدیوسر فشار، تغییرات فشار را به یک سیگنال ولتاژ یا جریان قابل‌استفاده برای سیستم‌های کنترلی ابزار دقیق، تبدیل می‌کند اما خودش نقشی در اندازه گیری فشار ندارد.

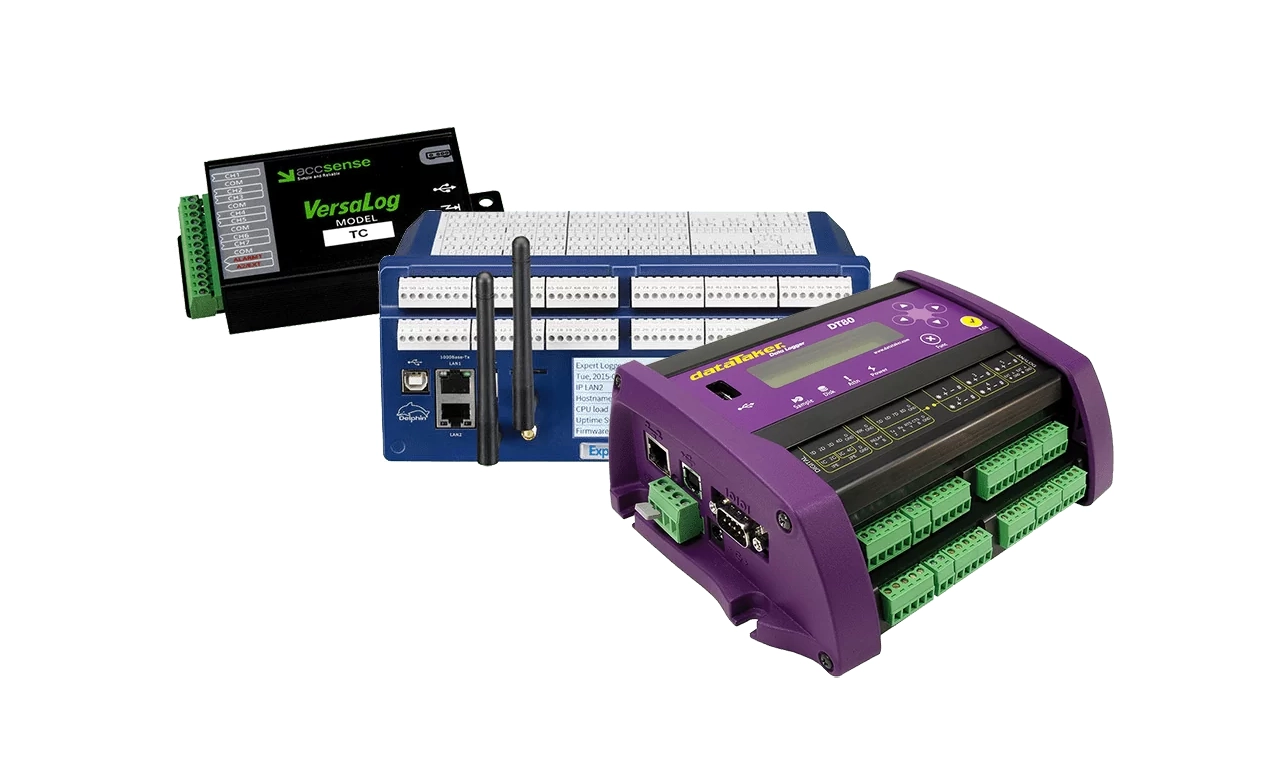

رکوردر (Recorder) و دیتالاگر (Datalogger)

رکوردر و دیتالاگر در ابزار دقیق برای ثبت و ذخیره داده‌های اندازه‌گیری‌شده از سنسورها و تجهیزات مختلف استفاده می‌شوند.

 این دستگاه‌ها داده‌های فرآیندی مانند دما، فشار، جریان، سطح و ارتعاشات را در بازه‌های زمانی مشخص ثبت کرده و برای تحلیل، عیب‌یابی و بهینه‌سازی عملکرد سیستم‌های صنعتی مورد استفاده قرار می‌گیرند.

رکوردرها می‌توانند به‌صورت کاغذی (چارت رکوردر) یا دیجیتال (دیتالاگرها) باشند که امکان انتقال اطلاعات از طریق USB، شبکه یا پروتکل‌های صنعتی را دارند. این تجهیزات در صنایع پتروشیمی، آزمایشگاهی، خودروسازی و نیروگاهی برای نظارت بر عملکرد تجهیزات و پیش‌بینی خرابی‌ها به کار می‌روند.

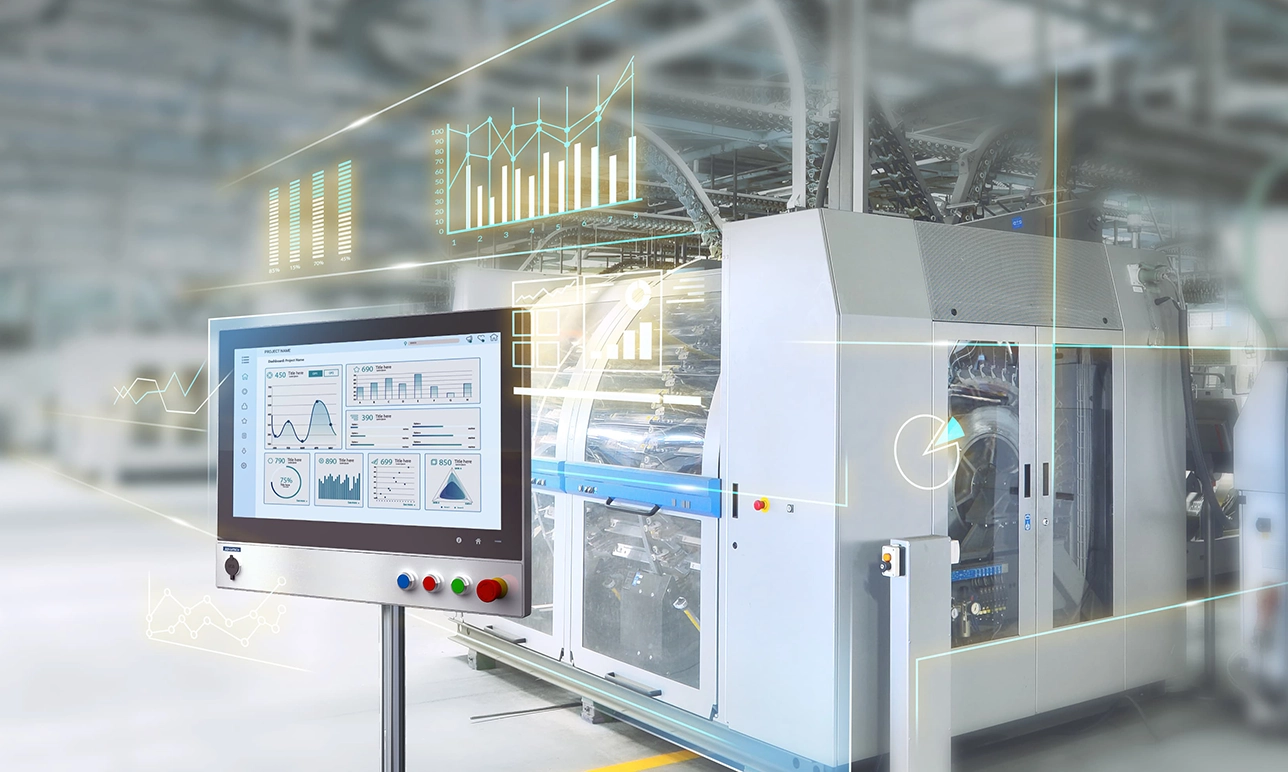

نمایشگر (Display) در ابزار دقیق

نمایشگرهای ابزار دقیق وظیفه نمایش مقادیر اندازه‌گیری‌شده توسط سنسورها و ترانسمیترها را دارند و اطلاعاتی مانند دما، فشار، سطح و جریان را در قالب اعداد دیجیتال، نمودارها یا گراف‌های لحظه‌ای به اپراتورها ارائه می‌دهند.

برخی نمایشگرها فقط اطلاعات را نمایش می‌دهند؛ درحالی‌که برخی دیگر دارای امکانات کنترلی و هشداردهنده نیز هستند. HMI (رابط کاربری انسانی) و نمایشگرهای LED/LCD صنعتی از رایج‌ترین انواع نمایشگرها در صنایع مختلف هستند که در سیستم‌های اتوماسیون صنعتی، پتروشیمی، خودروسازی و نیروگاهی به کار می‌روند.

تجهیزات ابزار دقیق بر اساس عملکرد

تجهیزات ابزار دقیق شامل دستگاه‌ها و سنسورهایی است که برای اندازه‌گیری، نظارت و کنترل فرآیندهای صنعتی به کار می‌روند. این تجهیزات نقش مهمی در افزایش دقت، ایمنی و کارایی سیستم‌های صنعتی ایفا می‌کنند. تجهیزات ابزار دقیق را می‌توان بر اساس عملکرد آن‌ها به سه دسته‌ی اصلی تقسیم کرد: تجهیزات اندازه‌گیری، تجهیزات کنترل فرآیند، و تجهیزات نمایش و ثبت داده.

1. تجهیزات اندازه‌گیری

تجهیزات اندازه‌گیری وظیفه‌ی دریافت و ثبت مقادیر مختلف فیزیکی و شیمیایی را بر عهده دارند. این تجهیزات ابزار دقیق، دقت بالایی دارند و معمولاً برای پایش متغیرهای حیاتی یک سیستم استفاده می‌شوند.

مهم‌ترین تجهیزات اندازه‌گیری در ابزار دقیق عبارت‌اند از:

الف) تجهیزات اندازه‌گیری فشار

این تجهیزات ابزار دقیق، برای سنجش میزان فشار گازها و مایعات در سیستم‌های صنعتی استفاده می‌شوند. برخی از مهم‌ترین ابزارهای این دسته شامل:

• گیج فشار (Pressure Gauge): نمایش مقدار فشار در خطوط لوله و مخازن.

• ترانسمیتر فشار (Pressure Transmitter): تبدیل فشار به سیگنال الکتریکی برای ارسال به سیستم کنترلی.

• سوئیچ فشار (Pressure Switch): ایجاد آلارم یا فعال‌سازی تجهیزات در صورت رسیدن فشار به مقدار مشخص.

ب) تجهیزات اندازه‌گیری دما

این تجهیزات ابزار دقیق میزان دمای محیط، سیالات و تجهیزات را اندازه‌گیری می‌کنند. مهم‌ترین ابزار دقیق در  این دسته شامل:

• ترموکوپل (Thermocouple): سنسور اندازه‌گیری دما با دقت بالا.

• RTD (Resistance Temperature Detector): حسگر دمای مقاومتی برای اندازه‌گیری دقیق‌تر.

• ترانسمیتر دما (Temperature Transmitter): تبدیل داده‌های دما به سیگنال‌های الکتریکی جهت پردازش در سیستم‌های کنترلی.

ج) تجهیزات اندازه‌گیری سطح (Level Measurement)

این تجهیزات ابزار دقیق، میزان سطح مواد در مخازن و لوله‌ها را اندازه‌گیری می‌کنند. برخی از پرکاربردترین ابزارها شامل:

• لول متر اولتراسونیک (Ultrasonic Level Meter): استفاده از امواج صوتی برای اندازه‌گیری سطح بدون تماس.

• لول متر شناوری (Float Level Meter): اندازه‌گیری سطح مایعات با استفاده از یک شناور مکانیکی.

• لول متر راداری (Radar Level Meter): ارسال و دریافت امواج راداری برای سنجش سطح مواد جامد و مایع.

د) تجهیزات اندازه‌گیری جریان (Flow Measurement)

این تجهیزات ابزار دقیق، میزان جریان مایعات و گازها را اندازه‌گیری می‌کنند. مهم‌ترین ابزارهای این بخش شامل:

• فلومتر مغناطیسی (Magnetic Flow Meter): استفاده از میدان مغناطیسی برای سنجش دبی سیال.

• فلومتر ورتکس (Vortex Flow Meter): اندازه‌گیری جریان با استفاده از گردابه‌های ایجادشده در سیال.

• فلومتر جرمی حرارتی (Thermal Mass Flow Meter): اندازه‌گیری جریان گازها بر اساس تغییرات دمایی.

2. تجهیزات کنترل فرآیند

این تجهیزات ابزار دقیق، وظیفه‌ی تنظیم و کنترل شرایط مختلف فرآیندهای صنعتی را بر عهده دارند. ابزارهای کنترلی می‌توانند به‌صورت دستی یا خودکار عمل کنند.

 مهم‌ترین تجهیزات این دسته شامل:

• کنترل‌کننده‌های PID: دستگاه‌هایی که برای تنظیم فشار، دما، سطح و جریان استفاده می‌شوند.

• شیرهای کنترلی (Control Valves): برای تنظیم جریان سیالات در فرآیندهای صنعتی.

• درایوهای الکتریکی (Variable Frequency Drives - VFD): برای کنترل سرعت و توان الکتروموتورها.

• کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC): پردازنده‌های هوشمند برای مدیریت فرآیندهای صنعتی.

3. تجهیزات نمایش و ثبت داده

این تجهیزات ابزار دقیق، اطلاعات اندازه‌گیری شده را نمایش داده و برای تحلیل و نظارت بر عملکرد سیستم ذخیره می‌کنند. مهم‌ترین ابزارهای این بخش شامل:

• نمایشگرهای دیجیتال و آنالوگ (Indicators & Displays): برای مشاهده مقادیر پارامترهای اندازه‌گیری‌شده.

• آلارم‌ها و هشداردهنده‌ها (Alarms & Annunciators): برای اعلام شرایط بحرانی و پیشگیری از خطرات.

• ثبت‌کننده‌های داده (Data Loggers): ذخیره اطلاعات اندازه‌گیری‌شده برای بررسی و تحلیل عملکرد تجهیزات.

• سیستم‌های اسکادا (SCADA - Supervisory Control And Data Acquisition): سامانه‌های نظارت و کنترل از راه دور برای مشاهده و تنظیم پارامترهای صنعتی.

انواع ترانسمیتر در ابزار دقیق

در سیستم‌های ابزار دقیق، ترانسمیتر یکی از مهم‌ترین تجهیزات اندازه‌گیری و ارسال سیگنال‌های سنجش شده به سیستم‌های کنترلی ابزار دقیق است.

 ترانسمیترها مقادیر فیزیکی مانند فشار، دما، سطح و جریان را اندازه‌گیری کرده و آن‌ها را به سیگنال‌های استاندارد الکتریکی، پنوماتیکی یا دیجیتال تبدیل می‌کنند. این سیگنال‌ها برای کنترل فرآیندها و بهینه‌سازی عملکرد سیستم‌ها استفاده می‌شوند.

انواع ترانسمیتر در ابزار دقیق بر اساس پارامترهای اندازه‌گیری‌شده به چند دسته‌ی مهم تقسیم می‌شوند که در ادامه به بررسی آن‌ها می‌پردازیم.

1. ترانسمیتر فشار (Pressure Transmitter)

ترانسمیترهای فشار برای اندازه‌گیری فشار گازها و مایعات و تبدیل آن به سیگنال‌های الکتریکی استاندارد مانند 4-20mA، 0-10V یا پروتکل‌های دیجیتال استفاده می‌شوند.

انواع ترانسمیتر فشار در ابزار دقیق:

• ترانسمیتر فشار گیج (Gauge Pressure Transmitter): فشار سیال را نسبت به فشار محیط اندازه‌گیری می‌کند.

• ترانسمیتر فشار مطلق (Absolute Pressure Transmitter): فشار را نسبت به خلأ کامل می‌سنجد.

• ترانسمیتر فشار تفاضلی (Differential Pressure Transmitter - DP): اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند و برای اندازه‌گیری سطح، جریان و افت فشار در فیلترها به کار می‌رود.

کاربردها: صنایع نفت و گاز، نیروگاه‌ها، سیستم‌های تصفیه آب، خودروسازی و پزشکی.

2. ترانسمیتر دما (Temperature Transmitter)

ترانسمیترهای دما دمای محیط یا سیالات را اندازه‌گیری کرده و سیگنال خروجی استاندارد تولید می‌کنند. این ترانسمیترها معمولاً به سنسورهای RTD (مانند PT100) یا ترموکوپل متصل می‌شوند.

انواع ترانسمیتر دما در ابزار دقیق:

• ترانسمیتر دما آنالوگ: سیگنال خروجی استاندارد مانند 4-20mA را تولید می‌کند.

• ترانسمیتر دما دیجیتال: اطلاعات را از طریق پروتکل‌های صنعتی مانند HART، Profibus یا Modbus ارسال می‌کند.

• ترانسمیتر دما بی‌سیم: داده‌های دما را بدون نیاز به سیم‌کشی انتقال می‌دهد.

کاربردها: صنایع فولاد، نیروگاه‌ها، صنایع شیمیایی، صنایع غذایی و دارویی.

3. ترانسمیتر سطح (Level Transmitter)

ترانسمیترهای سطح برای اندازه‌گیری سطح مایعات و جامدات در مخازن و سیلوها استفاده می‌شوند.

انواع ترانسمیتر سطح در ابزار دقیق:

• ترانسمیتر سطح اولتراسونیک: با استفاده از امواج صوتی بدون تماس، سطح مواد را اندازه‌گیری می‌کند.

• ترانسمیتر سطح راداری: با استفاده از امواج مایکروویو، سطح سیالات و جامدات را اندازه‌گیری می‌کند.

• ترانسمیتر سطح خازنی: تغییرات ظرفیت الکتریکی را برای اندازه‌گیری سطح مواد مایع و پودری به کار می‌برد.

• ترانسمیتر سطح هیدرواستاتیک: بر اساس فشار مایع در کف مخزن، سطح را اندازه‌گیری می‌کند.

کاربردها: مخازن ذخیره‌سازی نفت و گاز، صنایع پتروشیمی، تصفیه‌خانه‌های آب و فاضلاب، صنایع غذایی.

4. ترانسمیتر جریان (Flow Transmitter)

ترانسمیترهای جریان برای اندازه‌گیری دبی حجمی یا جرمی مایعات و گازها استفاده می‌شوند.

انواع ترانسمیتر جریان در ابزار دقیق:

• ترانسمیتر جریان مغناطیسی (Magnetic Flow Transmitter): برای سیالات رسانا استفاده می‌شود.

• ترانسمیتر جریان ورتکس (Vortex Flow Transmitter): مناسب برای مایعات و گازهای دارای جریان آشفته.

• ترانسمیتر جریان جرمی (Mass Flow Transmitter): مقدار جرمی سیال را اندازه‌گیری می‌کند و در صنایع شیمیایی و دارویی پرکاربرد است.

• ترانسمیتر جریان توربینی (Turbine Flow Transmitter): با استفاده از پره‌های دوار، جریان سیال را اندازه‌گیری می‌کند.

انواع سنسورهای ابزار دقیق و عملکرد آن‌ها

در سیستم‌های صنعتی و مهندسی، سنسورها نقش کلیدی در جمع‌آوری داده‌های مربوط به متغیرهای فرآیندی مانند دما، فشار، سطح و جریان دارند. سنسورها مقادیر فیزیکی را اندازه‌گیری کرده و آن‌ها را به سیگنال‌های الکتریکی یا دیجیتال تبدیل می‌کنند تا در سیستم‌های کنترلی ابزار دقیق، پردازش شوند.

انواع سنسورهای ابزار دقیق بسته به نوع کاربرد و فناوری مورد استفاده، به دسته‌های مختلفی تقسیم می‌شوند که در ادامه به بررسی مهم‌ترین آن‌ها می‌پردازیم.

1. سنسورهای دما (Temperature Sensors)

سنسورهای دما برای اندازه‌گیری میزان گرما یا سرما در محیط‌های صنعتی استفاده می‌شوند. رایج‌ترین انواع سنسورهای ابزار دقیق در حوزه دما عبارت‌اند از:

الف) ترموکوپل (Thermocouple)

• از دو فلز غیرهم‌جنس تشکیل شده که با تغییر دما، اختلاف ولتاژی تولید می‌کند.

• مزایا: دامنه دمایی وسیع، سرعت پاسخ بالا، مقرون‌به‌صرفه.

• معایب: دقت کمتر نسبت به RTD، نیاز به جبران سردی اتصال.

• کاربردها: صنایع فولاد، نفت و گاز، نیروگاه‌ها، کوره‌ها.

ب) RTD (Resistance Temperature Detector)

تغییر مقاومت الکتریکی یک فلز خاص مانند پلاتین (PT100) را بر اساس تغییرات دما اندازه‌گیری می‌کند.

• مزایا: دقت بالا، پایداری طولانی‌مدت.

• معایب: گران‌تر از ترموکوپل، پاسخ‌دهی کندتر.

• کاربردها: صنایع غذایی، دارویی، آزمایشگاه‌های تحقیقاتی.

2. سنسورهای فشار (Pressure Sensors)

این سنسورها میزان فشار گازها و مایعات را اندازه‌گیری کرده و در کنترل فرآیندها و نظارت بر سیستم‌ها استفاده می‌شوند. انواع سنسورهای فشار در ابزار دقیق شامل موارد زیر است:

الف) سنسور فشار پیزوالکتریک (Piezoelectric Pressure Sensor)

از کریستال پیزوالکتریک برای تولید ولتاژ متناسب با تغییرات فشار استفاده می‌کند.

• مزایا: پاسخ سریع، دقت بالا.

• معایب: حساسیت به دما و شرایط محیطی.

• کاربردها: تجهیزات تست و اندازه‌گیری، صنایع خودروسازی، مانیتورینگ فرآیندهای دینامیکی.

ب) سنسور فشار خازنی (Capacitive Pressure Sensor)

تغییرات فشار باعث تغییر در ظرفیت الکتریکی خازن می‌شود و این تغییر به‌عنوان سیگنال فشار ثبت می‌شود.

• مزایا: دقت بالا، حساسیت زیاد به تغییرات کم فشار.

• معایب: قیمت بالا، نیاز به کالیبراسیون دقیق.

• کاربردها: صنایع هوافضا، تجهیزات پزشکی، پالایشگاه‌ها.

3. سنسورهای سطح (Level Sensors)

این سنسورها میزان سطح مایعات و مواد جامد را در مخازن و سیلوها اندازه‌گیری می‌کنند. انواع سنسورهای ابزار دقیق در حوزه سطح عبارت‌اند از:

الف) سنسور سطح التراسونیک (Ultrasonic Level Sensor)

امواج صوتی با فرکانس بالا را ارسال کرده و زمان بازگشت آن‌ها را برای اندازه‌گیری سطح مایع یا جامد محاسبه می‌کند.

• مزایا: بدون تماس، مناسب برای محیط‌های خورنده.

• معایب: تحت تأثیر دما و رطوبت قرار می‌گیرد.

• کاربردها: مخازن نفت و گاز، تصفیه‌خانه‌های آب و فاضلاب.

ب) سنسور سطح راداری (Radar Level Sensor)

از امواج مایکروویو برای اندازه‌گیری سطح مواد استفاده می‌کند.

• مزایا: دقت بالا، مقاوم در برابر شرایط سخت محیطی.

• معایب: هزینه بالا.

• کاربردها: صنایع شیمیایی، پتروشیمی، کشتی‌رانی.

4. سنسورهای جریان (Flow Sensors)

سنسورهای جریان برای اندازه‌گیری میزان دبی مایعات و گازها در لوله‌ها و کانال‌های صنعتی استفاده می‌شوند. انواع سنسورهای جریان در ابزار دقیق شامل موارد زیر است:

الف) سنسور جریان مغناطیسی (Magnetic Flow Sensor)

بر اساس قانون القای فارادی، تغییرات ولتاژ ناشی از حرکت سیال در میدان مغناطیسی را اندازه‌گیری می‌کند.

• مزایا: دقت بالا، بدون افت فشار، عدم تأثیر ویسکوزیته.

• معایب: فقط برای مایعات رسانا قابل استفاده است.

• کاربردها: تصفیه‌خانه‌های آب، صنایع غذایی و دارویی.

ب) سنسور جریان ورتکس (Vortex Flow Sensor)

از گردابه‌های ایجادشده در جریان سیال برای اندازه‌گیری دبی استفاده می‌کند.

• مزایا: بدون قطعات متحرک، مناسب برای گازها و مایعات.

• معایب: عملکرد نامناسب در دبی‌های پایین.

• کاربردها: سیستم‌های بخار، صنایع شیمیایی، پالایشگاه‌ها.

5.  انواع دتکتور ابزار دقیق

انواع دتکتورهای ابزار دقیق شامل تجهیزات مختلفی برای تشخیص و پایش شرایط ایمنی در محیط‌های صنعتی هستند. این دتکتورها نقش مهمی در افزایش ایمنی، جلوگیری از حوادث و پایش شرایط محیطی دارند. مهم‌ترین انواع دتکتورها را در جدول زیر مشاهده می‌کنید:



6. انواع آنالایزر ابزار دقیق

آنالایزرهای ابزار دقیق تجهیزات مهمی هستند که برای اندازه‌گیری، پایش و تجزیه‌وتحلیل ترکیبات شیمیایی، فیزیکی و گازی در فرآیندهای صنعتی به کار می‌روند. این دستگاه‌ها نقش مهمی در کنترل کیفیت، بهینه‌سازی فرآیندها و افزایش ایمنی در صنایع مختلف دارند. مهم‌ترین انواع آنالایزرها عبارت‌اند از:





انواع سیستم‌ های کنترلی ابزار دقیق و نقش آن‌ها در صنایع

سیستم‌های کنترلی در ابزار دقیق به مجموعه‌ای از تجهیزات و روش‌ها گفته می‌شود که برای پایش، تنظیم و بهینه‌سازی عملکرد فرآیندهای صنعتی به کار می‌روند. این سیستم‌ها با استفاده از داده‌های حسگرها و عملگرها، متغیرهای مهمی مانند دما، فشار، جریان و سطح را در محدوده‌ی مشخصی حفظ کرده و به بهبود دقت، ایمنی و بهره‌وری در صنایع کمک می‌کنند.

انواع سیستم‌ های  کنترلی ابزار دقیق شامل کنترل‌کننده‌های PID، سیستم‌های DCS و PLC است که هرکدام بسته به نوع فرآیند و نیازهای صنعتی مورد استفاده قرار می‌گیرند.

1. کنترل‌کننده‌های PID یا Proportional-Integral-Derivative

کنترل‌کننده PID یکی از پرکاربردترین روش‌های کنترلی در ابزار دقیق است که برای تنظیم دقیق متغیرهای فرآیندی استفاده می‌شود. این کنترل‌کننده از سه بخش تشکیل شده است:

• کنترل تناسبی (P - Proportional): میزان خروجی را متناسب با خطای اندازه‌گیری‌شده تنظیم می‌کند.

• کنترل انتگرالی (I - Integral): مجموع خطاهای گذشته را در نظر گرفته و اصلاحات لازم را انجام می‌دهد.

• کنترل مشتقی (D - Derivative): نرخ تغییر خطا را بررسی کرده و پاسخ سریع به تغییرات ناگهانی می‌دهد.

2. سیستم‌های کنترل توزیع‌شده (DCS - Distributed Control System)

سیستم‌های DCS به‌صورت توزیع‌شده و شبکه‌ای کار می‌کنند و برای کنترل فرآیندهای پیچیده و گسترده استفاده می‌شوند. این سیستم شامل چندین واحد کنترلی است که از طریق یک شبکه به یکدیگر متصل‌اند و هر بخش از فرآیند را به‌صورت مستقل مدیریت می‌کنند.

3. سیستم‌های کنترل منطقی برنامه‌پذیر (PLC - Programmable Logic Controller)

PLC یک کنترل‌کننده صنعتی است که می‌تواند فرآیندهای مکانیکی و الکتریکی را از طریق برنامه‌های منطقی اجرا کند. این سیستم برای کنترل فرآیندهای گسسته و ترتیبی مانند خطوط تولید خودکار به کار می‌رود.

 مقایسه انواع سیستم‌ های کنترلی ابزار دقیق

در جدول زیر کاربرد و ویژگی های هر کدام از انواع سیستم‌ های کنترلی ابزار دقیق آورده شده است.



کاربرد ابزار دقیق در صنایع مختلف

کاربرد ابزار دقیق در صنایع مختلف از جمله نفت، گاز، پتروشیمی، خودروسازی و نیروگاهی، نقش کلیدی در بهینه‌سازی فرآیندها، افزایش ایمنی و بهبود بهره‌وری ایفا می‌کند. در صنایع نفت، گاز و پتروشیمی، ابزار دقیق برای اندازه‌گیری و کنترل فشار، دما، جریان و سطح مواد شیمیایی به کار می‌رود و از بروز خطرات ناشی از تغییرات ناگهانی پارامترهای عملیاتی جلوگیری می‌کند. در این صنایع، ماشین‌ آلات ابزار دقیق مانند ترانسمیترهای فشار، فلومترها و آنالایزر گاز، امکان پایش دقیق فرآیندها و کاهش هدررفت منابع را فراهم می‌کنند.

در صنعت خودروسازی، استفاده از ماشین‌ آلات ابزار دقیق برای کنترل کیفیت، تست عملکرد قطعات و اندازه‌گیری دقیق متغیرهای فنی امری ضروری است. حسگرهای پیشرفته و سیستم‌های کنترلی PLC در خطوط تولید و مونتاژ خودرو، دقت بالا و عملکرد بهینه را تضمین می‌کنند.

در نیروگاه‌ها، کاربرد ابزار دقیق برای کنترل فرآیندهای تولید برق، اندازه‌گیری دقیق دما و فشار در بویلرها و توربین‌ها، نقش مهمی در بهبود راندمان و کاهش هزینه‌های عملیاتی دارد. استفاده از سیستم‌های پیشرفته DCS و SCADA در این حوزه باعث می‌شود که عملیات نیروگاهی با حداقل خطای انسانی و حداکثر ایمنی انجام شود.

به‌طور کلی، اهمیت استفاده از ماشین‌ آلات ابزار دقیق در تمامی صنایع مدرن به دلیل افزایش دقت، کاهش هزینه‌های تولید، بهینه‌سازی مصرف انرژی و ارتقای ایمنی غیرقابل انکار است. این تجهیزات به شرکت‌ها کمک می‌کنند تا فرآیندهای خود را به‌صورت اتوماتیک و هوشمند مدیریت کرده و کیفیت محصولات و خدمات خود را بهبود بخشند.

برجسته ترین تولید کنندگان تجهیزات ابزار دقیق

تنوع تولید کنندگان تجهیزات ابزار دقیق در سطح جهان، بسیار زیاد است ، در جدول زیر ده شرکت مشهور تولید کننده تجهیزات ابزار دقیق معرفی شده اند:

نتیجه‌گیری

ابزار دقیق یکی از مهم‌ترین حوزه‌های فناوری در صنایع مدرن است که نقش کلیدی در اندازه‌گیری، کنترل و نظارت بر فرآیندهای صنعتی دارد.

اگر بخواهیم به سؤال ابزار دقیق چیست پاسخ دهیم؛ می‌توان گفت که این دانش شامل مجموعه‌ای از تجهیزات و سیستم‌ها است که برای بهبود دقت، ایمنی و بهره‌وری در صنایع مختلف به کار می‌رود.

تجهیزات ابزار دقیق مانند فلومترها، ترموکوپل‌ها، فشارسنج‌ها و شیرهای کنترلی برای اندازه‌گیری دقیق متغیرهای مهم مانند دما، فشار، جریان و سطح استفاده می‌شوند. همچنین، ماشین‌ آلات ابزار دقیق شامل سیستم‌های خودکار و هوشمند هستند که امکان کنترل فرآیندهای تولید و صنعتی را به‌صورت اتوماتیک و بدون دخالت انسانی فراهم می‌کنند.

در نهایت، معنی ابزار دقیق را می‌توان در تأثیر گسترده آن در صنایع مختلف و بهینه‌سازی فرآیندهای تولید و کنترل جستجو کرد. با پیشرفت فناوری، ابزار دقیق به سمت سیستم‌های هوشمند و دیجیتال حرکت می‌کند و نقشی کلیدی در صنعت 4.0 و اتوماسیون صنعتی خواهد داشت.

آمازون ابزار، مرجعی مطمئن و تخصصی برای تأمین ابزار دقیق و تجهیزات ابزار دقیق با بالاترین کیفیت و دقت است که حرفه‌ای‌ها از آن، برای تجهیز پروژه های خود بهره می‌برند.

سوالات پر تکرار

1. ابزار دقیق چیست؟

ابزار دقیق به فناوری طراحی، نصب و نگهداری تجهیزات اندازه‌گیری و کنترلی گفته می‌شود که برای سنجش و کنترل متغیرهای فیزیکی و شیمیایی مانند دما، فشار، جریان، سطح و رطوبت در فرآیندهای صنعتی مورد استفاده قرار می‌گیرد.

2. کالیبراسیون در ابزار دقیق چه هدفی دارد؟

کالیبراسیون اطمینان حاصل می‌کند که دستگاه‌های اندازه‌گیری داده‌های دقیق و قابل اطمینان ارائه می‌دهند. این فرآیند شامل مقایسه خروجی دستگاه با یک استاندارد مرجع شناخته‌شده و انجام تنظیمات لازم در صورت نیاز است.

3. افزونگی (Redundancy) در ابزار دقیق چیست؟
افزونگی به معنای داشتن سیستم‌ها یا دستگاه‌های پشتیبان برای اطمینان از قابلیت اطمینان و جلوگیری از خرابی در کاربردهای صنعتی حیاتی است. به عنوان مثال، استفاده از دو ترانسمیتر فشار برای اندازه‌گیری فشار به‌صورت هم‌زمان، یک نمونه از افزونگی در ابزار دقیق محسوب می‌شود.

4. تجهیزات ابزار دقیق ضدانفجار (Explosion-Proof Instruments) چیست؟
تجهیزات ضدانفجار برای عملکرد ایمن در محیط‌های خطرناک که حاوی گازهای قابل اشتعال، بخارات یا گرد و غبار هستند، طراحی شده‌اند. این تجهیزات از ایجاد جرقه یا اشتعال که ممکن است باعث انفجار شود، جلوگیری می‌کنند.
