در دنیای امروز که پایش دقیق سطح مایعات نقش کلیدی در بهره‌وری و ایمنی فرآیندهای صنعتی دارد، انتخاب ابزار مناسب برای اندازه‌گیری سطح اهمیت ویژه‌ای پیدا کرده است. در این میان، ترانسمیتر سطح مغناطیسی یا همان لول ترانسمیتر مغناطیسی به‌عنوان یکی از قابل‌اعتمادترین و مقاوم‌ترین تجهیزات اندازه‌گیری سطح، جایگاه خاصی در صنایع نفت، گاز، پتروشیمی و آب و فاضلاب یافته است.

بهره‌گیری از لول ترانسیمتر مگنتیک با طراحی ساده اما هوشمندانه، امکان کنترل دقیق و بی‌وقفه سطح سیالات را حتی در سخت‌ترین شرایط فرآیندی فراهم می‌سازد. اگر شما نیز در انتخاب  و خرید لول ترانسمیتر با چالش‌هایی مانند نوع سیال، فشار، دما یا ساختار مخزن مواجه هستید؛ این مقاله به شما کمک می‌کند تا با شناخت کامل اجزا لول ترانسمیتر مغناطیسی، مزایا، نحوه عملکرد، نکات نصب و تفاوت آن با سایر فناوری‌ها، تصمیمی آگاهانه و فنی بگیرید.

آمازون ابزار، تامین کننده معتبر انواع تجهیزات ابزار دقیق است که می توانید برای استعلام قیمت اتصالات ابزار دقیق، از مشاوره رایگان کارشنان آن، بهره ببرید.

ترانسمیتر سطح مغناطیسی چیست؟

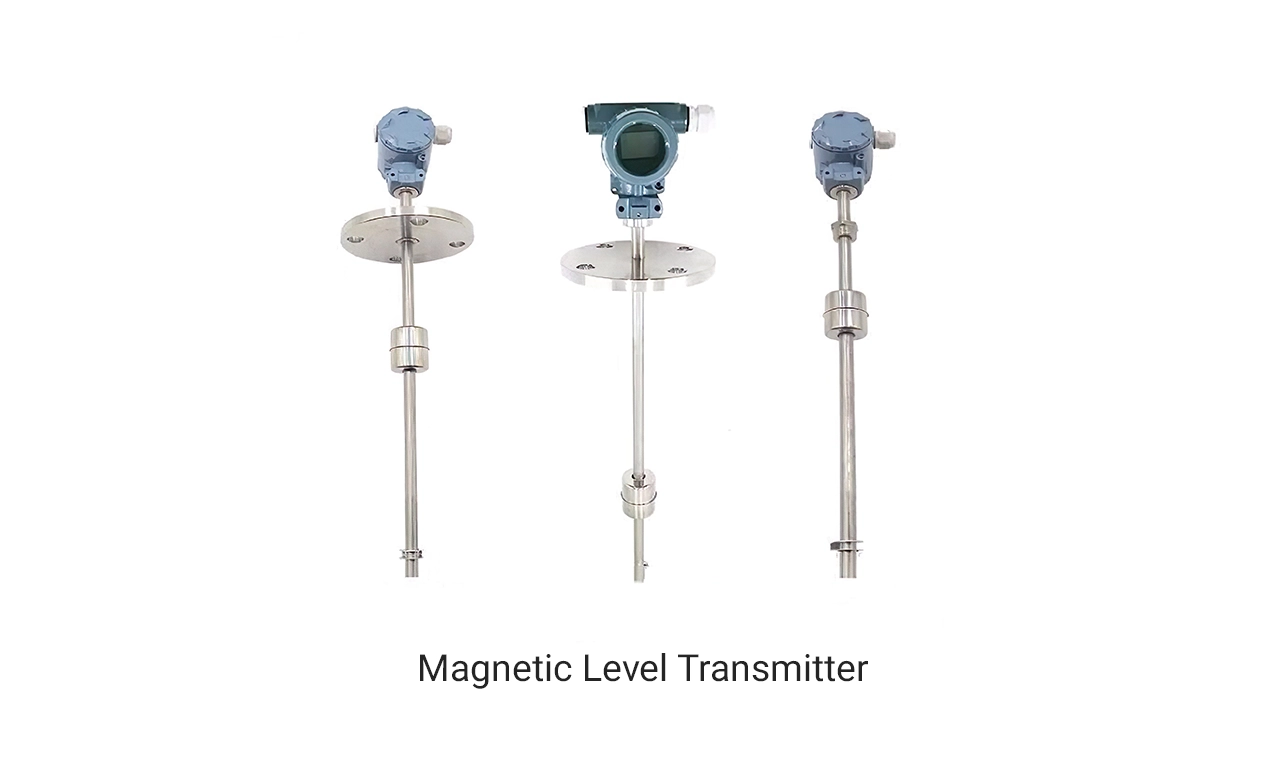

ترانسمیتر سطح مغناطیسی(magnetic level trasmitter) یا لول ترانسمیتر مگنتیک یکی از پرکاربردترین تجهیزات اندازه‌گیری سطح سیالات در صنایع مختلف مانند پتروشیمی، نفت و گاز، داروسازی و تصفیه‌خانه‌ها است. لول ترانسیمتر مغناطیسی با بهره‌گیری از اصول مغناطیسی و مکانیکی، امکان اندازه‌گیری دقیق و مطمئن سطح مایعات را فراهم می‌سازد.

لول ترانسمیتر مغناطیسی، یک ابزار دقیق است که با استفاده از خاصیت مغناطیسی شناور (Float) و سنسورهای Reed Switch یا سنسورهای Hall Effect، سطح مایع را اندازه‌گیری و به سیگنال الکتریکی قابل پردازش تبدیل می‌کند. این نوع ترانسمیتر، در واقع متشکل از یک لوله راهنما (Guide Tube) است که در داخل آن شناور حاوی آهنربای دائمی حرکت می‌کند. موقعیت شناور نسبت به سنسورها، سطح مایع را مشخص می‌کند.

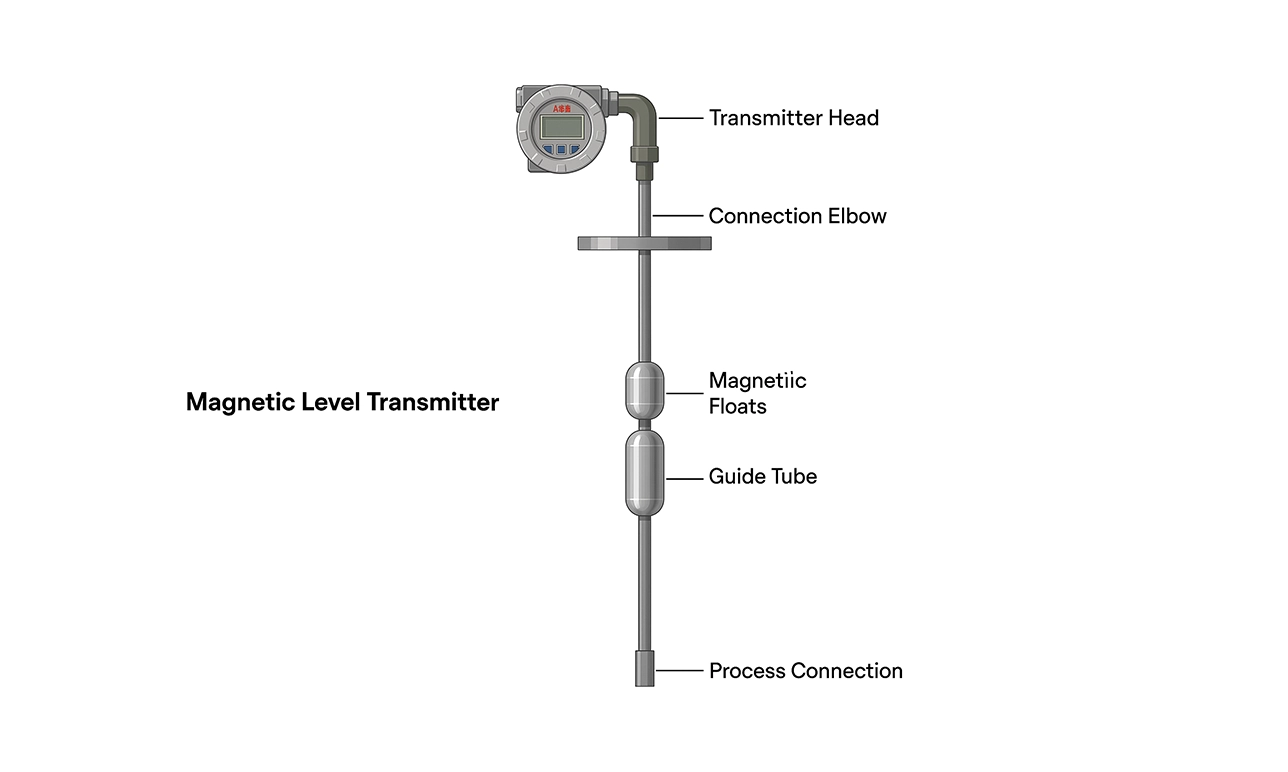

اجزا لول ترانسمیتر مغناطیسی (لول ترانسیمتر مگنتیک)

به طور کلی هر لول ترانسمیتر مغناطیسی دارای قسمت‌های زیر است و ممکن است در برخی مدل‌ها جزئیات کمتر یا بیشتری را نیز داشته باشد.

شناور مغناطیسی (Magnetic Float)

این بخش مهم‌ترین جزء در لول ترانسمیتر مغناطیسی محسوب می‌شود. شناور معمولاً از جنس فولاد ضدزنگ (Stainless Steel 316) یا مواد مقاوم به خوردگی ساخته می‌شود و در داخل آن آهنربای دائمی تعبیه شده است.
 شناور متناسب با چگالی مایع طراحی می‌شود و در سطح مایع شناور می‌ماند. هنگام بالا یا پایین رفتن سطح سیال، شناور نیز حرکت می‌کند و میدان مغناطیسی خود را نسبت به سنسورها تغییر می‌دهد. این تغییر موقعیت، مبنای اندازه‌گیری سطح سیال است.

سنسورهای حساس مغناطیسی

در داخل لوله راهنمای لول ترانسمیتر مگنتیک، سنسورهای حساس مغناطیسی مانند Reed Switch یا Hall Sensor قرار می‌گیرند.

• Reed Switch: شامل دو کنتاکت فلزی کوچک است که در یک لوله شیشه‌ای قرار دارند. زمانی که میدان مغناطیسی شناور به این سوئیچ نزدیک می‌شود، کنتاکت‌ها بسته شده و جریان عبور می‌کند.
• Hall Effect Sensor: نوعی سنسور الکترونیکی است که تغییر میدان مغناطیسی را تشخیص داده و آن را به سیگنال ولتاژی تبدیل می‌کند. این سنسورها پاسخ دقیق‌تر و بدون تماس دارند و در برخی طراحی‌های مدرن‌تر استفاده می‌شوند.
  این سنسورها اطلاعات موقعیت شناور را تبدیل به سیگنال آنالوگ یا دیجیتال کرده و به قسمت خروجی ارسال می‌کنند.



لوله راهنما

لوله راهنما (Stem)، ساختاری استوانه‌ای از جنس مقاوم (معمولاً استنلس استیل یا آلیاژ مقاوم در برابر خوردگی) است که سنسورها در داخل آن نصب می‌شوند. این لوله نقش محافظت از سنسورها را ایفا می‌کند و مسیری برای حرکت شناور ایجاد می‌کند.
 طراحی لوله راهنما باید به‌گونه‌ای باشد که حرکت شناور روان و بدون گیر کردن باشد، حتی در شرایط نوسان شدید یا ویسکوزیته بالا.

محفظه خروجی

محفظه خروجی یا Transmitter Head، سیگنال‌های تولید شده توسط سنسورها را دریافت کرده و آنها را به سیگنال استاندارد صنعتی مانند 4-20 میلی‌آمپر، HART یا Modbus تبدیل می‌کند.
در بسیاری از مدل‌ها، این بخش همچنین دارای امکاناتی مانند نمایشگر دیجیتال، تنظیم نقطه صفر و اسپن، یا حتی ماژول‌های ارتباطی هوشمند است.
Transmitter Head معمولاً در بالای تجهیز نصب شده و با سیستم‌های مانیتورینگ یا PLC ارتباط برقرار می‌کند.

نحوه عملکرد لول ترانسمیتر مغناطیسی

نحوه عملکرد لول ترانسمیتر مغناطیسی را به صورت گام به گام با هم مرور می‌کنیم.

۱. ورود سیال به مخزن و تغییر سطح مایع

با ورود یا خروج سیال در مخزن، سطح مایع تغییر می‌کند. این تغییر سطح، مبنای عملکرد ترانسمیتر سطح مغناطیسی است. در این مرحله، مایع هیچ تماسی با اجزای الکترونیکی ندارد و تنها موقعیت سطح آن برای اندازه‌گیری اهمیت دارد.

۲. حرکت شناور مغناطیسی (Magnetic Float)

هم‌زمان با بالا یا پایین رفتن سطح مایع، شناور مغناطیسی که روی سطح سیال قرار گرفته است، حرکت می‌کند. این شناور دارای آهنربای دائمی داخلی است که میدان مغناطیسی یکنواختی تولید می‌کند. لول ترانسمیتر مگنتیک از این تغییر موقعیت مغناطیسی برای تعیین دقیق سطح استفاده می‌کند.

۳. تحریک سنسورهای حساس مغناطیسی

در مرحله بعد، هنگامی که شناور مغناطیسی در امتداد لوله راهنمای لول ترانسمیتر مغناطیسی حرکت می‌کند، میدان مغناطیسی آن باعث تحریک سنسورهای Reed Switch یا Hall Sensor نصب‌شده در داخل لوله می‌شود. این سنسورها موقعیت شناور را شناسایی کرده و هر بار که شناور به یک سنسور نزدیک می‌شود، آن سنسور یک سیگنال الکتریکی ایجاد می‌کند.

۴. انتقال سیگنال به مدار خروجی (Transmitter Head)

سیگنال تولید شده توسط سنسورها به سمت محفظه خروجی (Transmitter Head) فرستاده می‌شود. این بخش وظیفه پردازش سیگنال‌ها را بر عهده دارد. در این مرحله، اطلاعات دریافتی به یک سیگنال صنعتی استاندارد (مانند 4-20 میلی‌آمپر، HART یا Modbus) تبدیل می‌شود تا بتوان آن را به سیستم‌های کنترل مرکزی یا PLC منتقل کرد.

۵. ارسال داده‌های سطح مایع به سیستم کنترل

خروجی تولید شده توسط لول ترانسیمتر مگنتیک به سیستم‌های کنترل، نمایشگر یا نرم‌افزارهای مانیتورینگ ارسال می‌شود. اپراتور یا سیستم اتوماسیون می‌تواند با دقت بالا از سطح لحظه‌ای مایع اطلاع پیدا کند و اقدامات لازم را انجام دهد. به این ترتیب، بدون نیاز به تماس مستقیم با مایع، کنترل سطح به‌صورت پیوسته و ایمن انجام می‌پذیرد.

حفظ دقت و پایداری سیستم در شرایط سخت صنعتی

یکی از ویژگی‌های برجسته لول ترانسمیتر مغناطیسی، پایداری عملکرد آن حتی در محیط‌های صنعتی دشوار است. این تجهیزات در برابر نوسانات دما، فشار، لرزش و حتی بخارات مضر مقاومت بالایی دارند. استفاده از اجزا لول ترانسمیتر مغناطیسی با کیفیت بالا باعث می‌شود که این سیستم در بلندمدت، بدون نیاز به کالیبراسیون مداوم، عملکرد دقیقی داشته باشد.

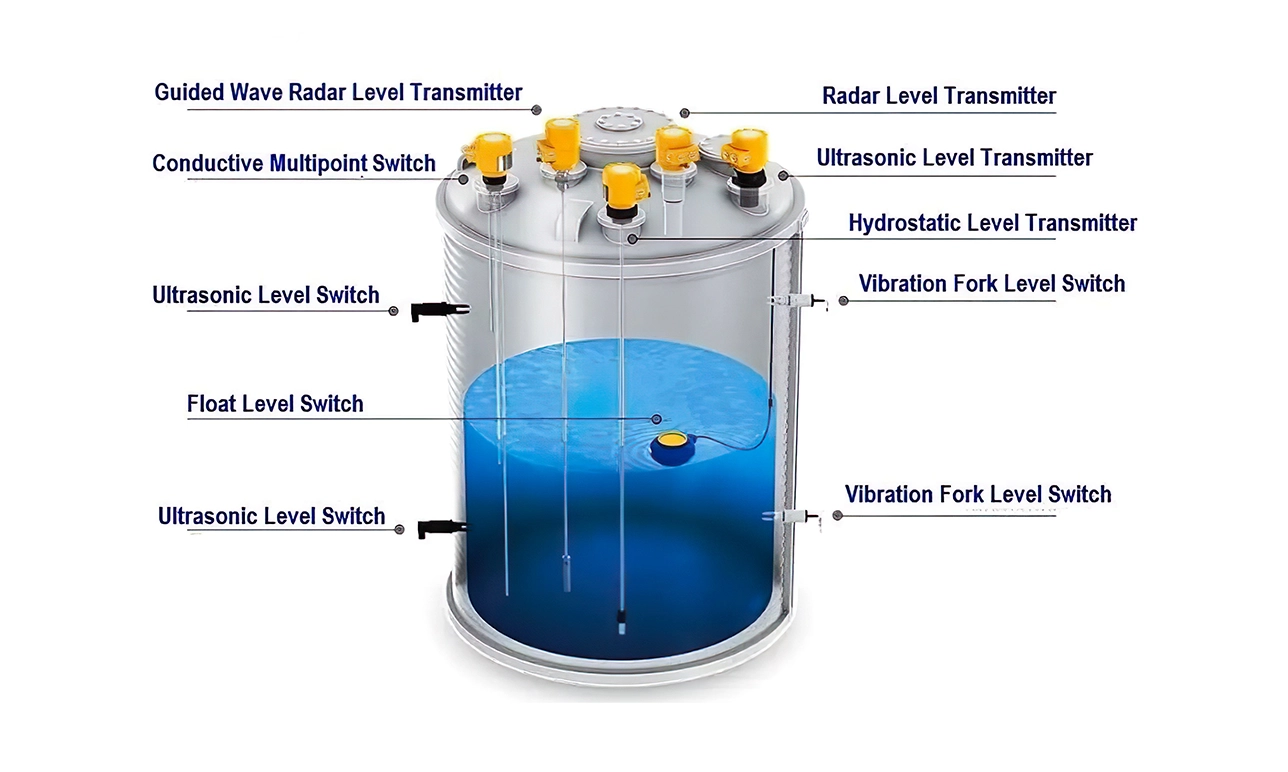

تفاوت لول ترانسمیتر مگنتیک با سایر لول ترانسمیترها

در جدول زیر تفاوت های لول ترانسمیتر مغناطیسی را با دیگر انواع ترانسمیتر سطح بررسی کرده ایم:

نکات مهم در انتخاب و نصب لول ترانسمیتر مغناطیسی

ترانسمیتر سطح مغناطیسی یا لول ترانسمیتر مغناطیسی یکی از تجهیزات کلیدی در پایش و کنترل سطح سیالات است. برای دستیابی به عملکرد دقیق، پایدار و ایمن، انتخاب و نصب صحیح این تجهیز اهمیت بالایی دارد. در ادامه، به بررسی مهم‌ترین نکات در انتخاب و نصب لول ترانسیمتر مگنتیک می‌پردازیم.

1. نوع سیال

در فرآیند انتخاب لول ترانسمیتر مغناطیسی، نوع سیال یکی از عوامل کلیدی است که باید در نظر گرفته شود. برای سیالات چسبناک، خورنده یا دارای ذرات معلق، باید از مدل‌هایی با طراحی ویژه شناور مغناطیسی و متریال مقاوم استفاده شود. چگالی و ترکیب شیمیایی سیال نیز در تعیین نوع شناور مغناطیسی و جنس اجزا لول ترانسمیتر مغناطیسی مؤثر است. انتخاب نادرست ممکن است باعث گیر کردن شناور یا خوردگی اجزا شده و دقت عملکرد ترانسمیتر سطح مغناطیسی را کاهش دهد.

2. محدوده دما و فشار کاری

یکی دیگر از عوامل حیاتی در انتخاب لول ترانسیمتر مگنتیک، شرایط دما و فشار فرآیند است. اگر دمای سیال بالا باشد، باید از تجهیزات با تحمل حرارتی مناسب استفاده شود تا اجزا مانند شناور مغناطیسی و سنسورها دچار آسیب نشوند. همچنین در کاربردهایی با فشار بالا، لوله راهنما و محفظه خروجی لول ترانسمیتر مغناطیسی باید مطابق استانداردهای فشاری انتخاب شود تا از نشت و خرابی سیستم جلوگیری شود و دقت اندازه‌گیری در طول زمان حفظ گردد.

3. نوع و شکل مخزن

نوع مخزن و شرایط فیزیکی آن نیز در تعیین مدل مناسب لول ترانسمیتر مغناطیسی تأثیرگذار است. برای مثال، در مخازن عمودی یا بلند، نیاز به لول ترانسیمتر مگنتیک با طول سفارشی وجود دارد تا کل محدوده سطح به‌درستی پایش شود. در مخازن تحت فشار یا عایق‌بندی‌شده نیز باید از مدل‌های فلنجی و مقاوم استفاده کرد. انتخاب مناسب باعث سهولت نصب، عملکرد بدون خطا و افزایش طول عمر مفید ترانسمیتر سطح مغناطیسی خواهد شد.

اصول نصب لول ترانسمیتر مغناطیسی

نصب اصولی لول ترانسیمتر مگنتیک نقش مهمی در عملکرد پایدار و جلوگیری از خطاهای اندازه‌گیری دارد. لوله راهنمای لول ترانسمیتر مغناطیسی باید به‌طور کاملاً عمودی نصب شود تا شناور مغناطیسی بدون مانع حرکت کند. همچنین نباید تجهیزات مغناطیسی دیگر در نزدیکی سنسورها قرار گیرد؛ زیرا ممکن است باعث تداخل میدان مغناطیسی و کاهش دقت سیستم شود. رعایت فاصله مناسب از دیواره مخزن، جلوگیری از ارتعاشات شدید، و اجرای صحیح اتصالات الکتریکی از نکات کلیدی نصب محسوب می‌شود.

بررسی و کالیبراسیون لول ترانسمیتر مغناطیسی

پس از نصب نهایی ترانسمیتر سطح مغناطیسی، باید عملکرد آن از طریق کالیبراسیون اولیه بررسی شود تا اطمینان حاصل شود که سیگنال خروجی مطابق با سطح واقعی مایع عمل می‌کند. این فرآیند شامل تست موقعیت شناور مغناطیسی، بررسی واکنش سنسورها، و تطبیق خروجی با استانداردهای مورد نظر (مانند 4-20 میلی‌آمپر یا HART) است. این مرحله نهایی تضمین می‌کند که لول ترانسمیتر مغناطیسی با حداکثر دقت و پایداری وارد مدار کنترل شود و در شرایط صنعتی عملکرد بی‌نقصی داشته باشد.

 نتیجه‌گیری

لول ترانسمیتر مغناطیسی یا ترانسمیتر سطح مغناطیسی به‌عنوان یکی از قابل‌اعتمادترین ابزارهای اندازه‌گیری سطح، در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و بسیاری از فرآیندهای صنعتی دیگر کاربرد گسترده‌ای دارد.

استفاده از لول ترانسیمتر مگنتیک با طراحی مقاوم، دقت بالا و قابلیت عملکرد در شرایط سخت محیطی، مزایایی چون ایمنی بالا، عمر طولانی و نیاز حداقلی به کالیبراسیون را به همراه دارد. بهره‌گیری صحیح از اجزا لول ترانسمیتر مغناطیسی و توجه به انتخاب متناسب با نوع سیال، دما، فشار و شکل مخزن، نقش تعیین‌کننده‌ای در افزایش راندمان و کاهش هزینه‌های نگهداری ایفا می‌کند.

بنابراین، انتخاب صحیح، نصب اصولی و نگهداری منظم، تضمین‌کننده عملکرد پایدار و دقیق لول ترانسمیتر مغناطیسی در سیستم‌های صنعتی خواهد بود. آمازون ابزار، با تامین برندهای معتبر تجهیزات ابزار دقیق در ایران از جمله لول ترانسمیتر مغناطیسی، توانسته است تجربه لذت بخشی را برای مشتریان خود رقم بزند.

 سوالات متداول (FAQ)

۱. آیا لول ترانسمیتر مغناطیسی برای سیالات خورنده مناسب است؟
بله، در صورت استفاده از متریال مقاوم مانند استنلس استیل 316 یا پوشش‌های خاص، برای سیالات خورنده کاملاً مناسب است.

۲. تفاوت بین لول ترانسمیتر مغناطیسی و راداری چیست؟
لول ترانسمیتر مغناطیسی بر پایه تماس مستقیم و میدان مغناطیسی کار می‌کند، در حالی‌ که راداری بدون تماس و با استفاده از امواج مایکروویو عمل می‌کند.

۳. آیا این تجهیز نیاز به کالیبراسیون دوره‌ای دارد؟
خیر، در شرایط نصب صحیح و بدون تغییرات فرآیندی، معمولاً نیازی به کالیبراسیون دوره‌ای ندارد.
