بیش از 100 نماد نقشه خوانی ابزار دقیق و پایپینگ

در صنایع مختلف مانند نفت، گاز، پتروشیمی، نیروگاه‌ها و فرآیندهای تولیدی، نقشه‌ خوانی صنعتی یکی از مهارت‌های اساسی برای درک، طراحی و اجرای سیستم‌های مهندسی محسوب می‌شود.

درک دیاگرام ابزار دقیق و دیاگرام پایپینگ به افراد کمک می‌کند تا اجزای یک سیستم صنعتی را تحلیل کرده و از استانداردهای مرتبط برای طراحی P&ID و طراحی PFD بهره ببرند.

نقشه‌خوانی لوله‌کشی صنعتی و نقشه‌خوانی پایپینگ  برای اجرای پروژه های صنعتی ضروری است چرا که هر پروژه صنعتی برای اجرا و نگهداری، نیازمند مستندات دقیق و مهندسی‌شده است.

همچنین با در دست داشتن اطلاعات کافی از خط لوله انتقال سیال، می‌توان خرید تجهیزات ابزار دقیق را نیز در دستور کار قرار داد.

در این مقاله، با بررسی مفاهیم P&ID و PFD، به آموزش نقشه‌ خوانی ابزار دقیق پرداخته و نمادها و علائم استاندارد صنعتی را معرفی خواهیم کرد. این اطلاعات نه تنها برای مهندسان فرآیند و پایپینگ مفید خواهد بود بلکه به تکنسین‌ها و دانشجویان نیز کمک می‌کند تا با نقشه‌های صنعتی آشنا شده و در پروژه‌های واقعی به‌کار گیرند. با آمازون ابزار، تامین کننده ابزار دقیق و تجهیزات صنعتی همراه باشید.

نقشه‌خوانی ابزار دقیق و پایپینگ چیست؟

نقشه‌ خوانی ابزار دقیق و پایپینگ یک مهارت اساسی در صنایع مختلف است که شامل تفسیر و درک نقشه‌های فنی برای سیستم‌های لوله‌کشی و ابزار دقیق می‌شود. این نقشه‌ها نشان‌دهنده مسیرهای لوله‌کشی، تجهیزات، ابزار دقیق، ولوها و سیستم‌های کنترلی هستند که در فرآیندهای صنعتی استفاده می‌شوند.

از دید دیگر نقشه‌ خوانی صنعتی به فرآیند مطالعه و تفسیر نقشه‌های مهندسی برای درک چگونگی نصب، اجرا و بهره‌برداری از تجهیزات  و سیستم‌ها در صنایع مختلف اشاره دارد. این نقشه‌ها به دو دسته کلی تقسیم می‌شوند:

1. نقشه‌های فرآیندی مانند PFD و P&ID

2. نقشه‌های پایپینگ و مکانیکی مانند Isometric، Plot Plan و General Arrangement (GA)

کاربرد نقشه خوانی صنعتی

نقشه‌خوانی ابزار دقیق و پایپینگ در صنایع مختلفی که دارای سیستم‌های پیچیده لوله‌کشی و کنترل فرآیند هستند؛ نقش اساسی ایفا می‌کند.

در صنایع نفت و گاز، این مهارت برای طراحی، اجرا و نگهداری خطوط انتقال نفت و گاز به کار می‌رود. در نهایت اطمینان از عملکرد ایمن و بهینه فرآیندهای استخراج، پالایش و انتقال به وجود می‌آید.

در صنایع پتروشیمی، نقشه‌ خوانی صنعتی، نقش مهمی در کنترل فرآیندهای شیمیایی و پالایشگاهی ایفا کرده و به تعیین مسیرهای دقیق برای عبور مواد شیمیایی و سیالات کمک می‌کند.

 مهارت نقشه خوانی صنعتی، در نیروگاه‌ها نیز برای طراحی و کنترل سیستم‌های بخار، آب و سوخت‌رسانی ضروری است و در بهینه‌سازی عملکرد تجهیزات و کاهش ریسک‌های عملیاتی کاربرد دارد.  در این بین شما می‌توانید از ترانسمیتر سطح راداری نیز اطلاعات لازم را کسب کنید.

 علاوه بر این، سایر صنایع مانند داروسازی، صنایع غذایی و تولید مواد شیمیایی نیز به نقشه‌خوانی صنعتی وابسته هستند. تضمین کیفیت تولید، رعایت استانداردهای ایمنی و بهینه‌سازی فرآیندهای تولیدی نیازمند درک دقیق نقشه‌ خوانی ابزار دقیق و پایپینگ است.

تفاوت بین P&ID و PFD

PFD یا Process Flow Diagram   که در فارسی "نمودار جریان فرآیند"  گفته می‌شود؛ یک نقشه ساده از فرآیندهای صنعتی است که نمای کلی جریان مواد، تجهیزات اصلی و عملکرد فرآیند را نشان می‌دهد.

P&ID یا Piping and Instrumentation Diagram که در فارسی "نقشه لوله‌کشی و ابزار دقیق" نامیده میشود؛ یک نقشه دقیق‌تر از PFD است که شامل اطلاعات جزئی‌تری از سیستم لوله‌کشی، ابزار دقیق و تجهیزات کنترلی است.

این جدول، تفاوت‌های کلیدی و ویژگی‌های هر دو نوع نقشه را به‌طور کامل نمایش می‌دهد.

آموزش نقشه‌خوانی ابزار دقیق و پایپینگ

نقشه‌خوانی P&ID و PFD یکی از مهارت‌های مهم در صنایع نفت، گاز، پتروشیمی و سایر صنایع مرتبط با پایپینگ و ابزار دقیق است. این مهارت به مهندسان و تکنسین‌ها کمک می‌کند تا بتوانند تجهیزات، لوله‌کشی، ابزار دقیق و سیستم‌های کنترلی را به درستی تحلیل و تفسیر کنند. در ادامه، نحوه خواندن نقشه‌ها، استانداردهای مهم و علائم پرکاربرد توضیح داده می‌شود.

نقشه‌های PFD (Process Flow Diagram) و P&ID (Piping and Instrumentation Diagram) دو ابزار اساسی در طراحی و بهره‌برداری از فرآیندهای صنعتی هستند که هر یک کاربرد و جزئیات خاص خود را دارند.

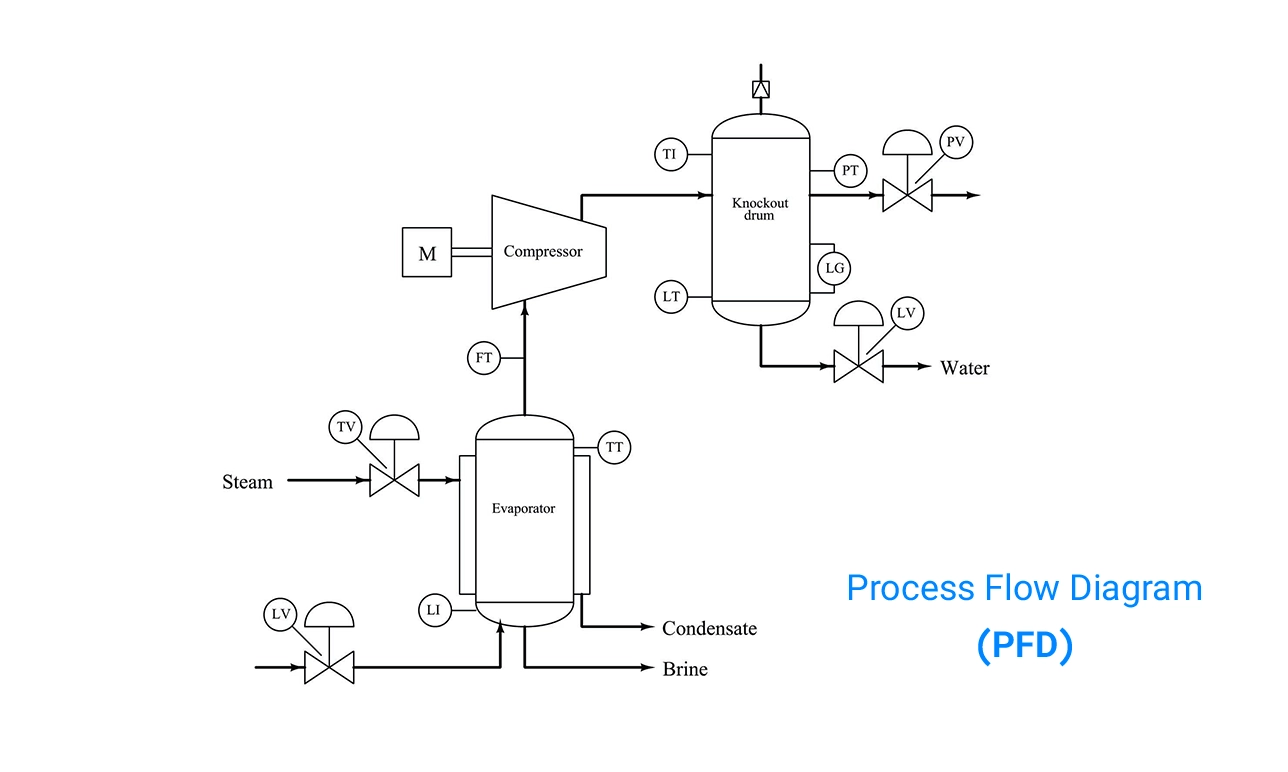

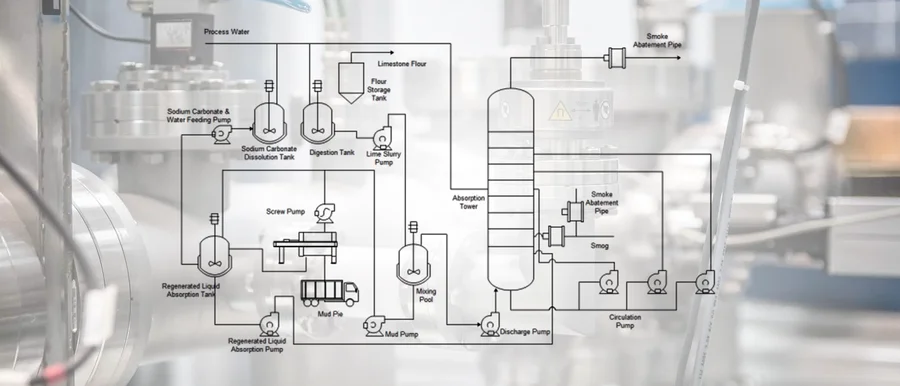

خواندن نقشه PFD

 PFD یا نمودار جریان فرآیند، یک نمای کلی از مسیر حرکت مواد و انرژی در یک واحد صنعتی ارائه می‌دهد. این نقشه، بدون ورود به جزئیات لوله‌کشی و ابزار دقیق، صرفاً تجهیزات اصلی مانند برج‌های تقطیر، مبدل‌های حرارتی، راکتورها و پمپ‌ها را نمایش داده و ارتباط بین آنها را مشخص می‌کند.

برای خواندن PFD، ابتدا باید مسیرهای اصلی جریان مواد را از طریق فلش‌های ورودی و خروجی شناسایی کرده، سپس تجهیزات کلیدی را بررسی کرده و ارتباط اجزای مختلف سیستم را درک کنیم.

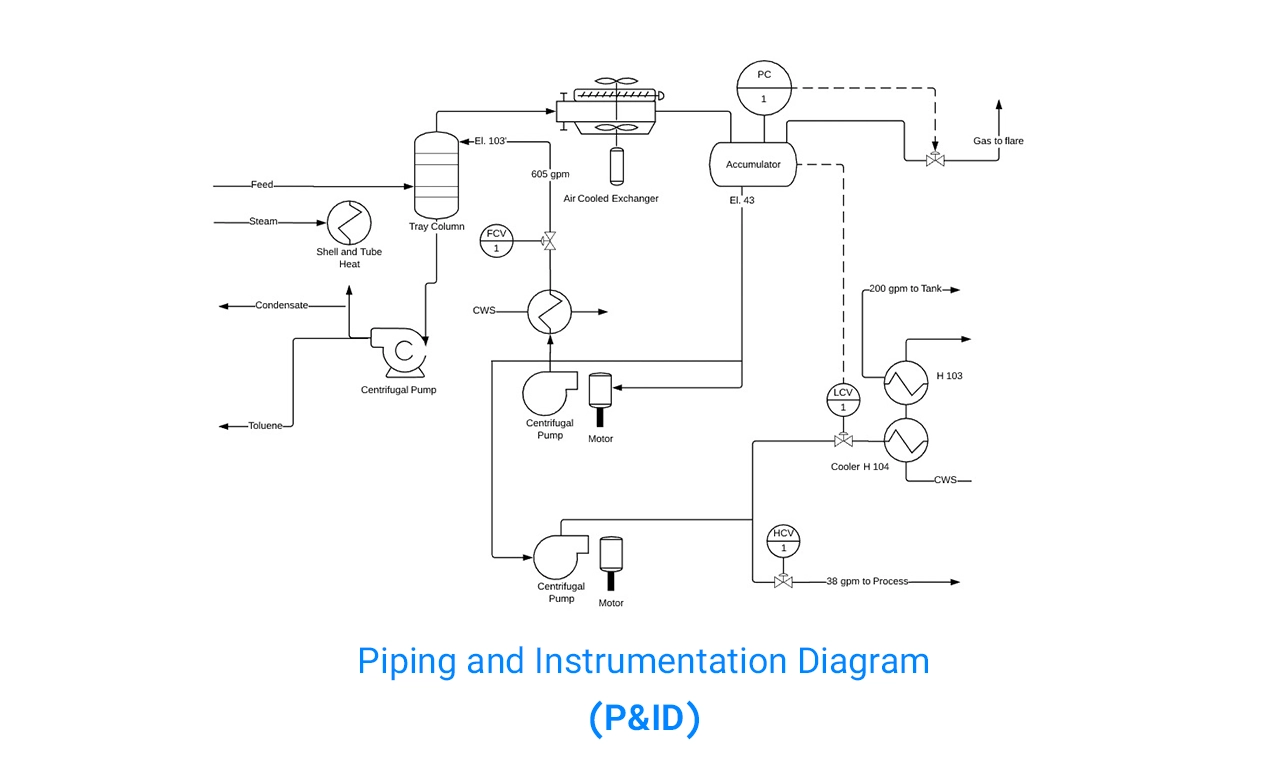

خواندن نقشه P&ID

 P&ID یا نقشه لوله‌کشی و ابزار دقیق، نسخه‌ای دقیق‌تر و جزئی‌تر از PFD است که شامل تمامی خطوط فرآیندی، تجهیزات کنترلی، ولوها و ابزارهای دقیق می‌شود.

برای خواندن این نقشه، ابتدا باید خطوط فرایندی و کمکی را بررسی کرده و نوع سیالات عبوری را مشخص کنیم. سپس نمادهای ابزار دقیق مانند سنسورها، ترانسمیتر راداری سطح، ترانسمیتر فشار یا دیگر انواع ترانسمیتر و تجهیزات کنترلی را شناسایی کرده و نحوه عملکرد آنها را تحلیل کنیم.

همچنین درک نحوه عملکرد و موقعیت شیرآلات صنعتی از جمله Gate Valve، Globe Valve و Check Valve از اهمیت ویژه‌ای برخوردار است. علاوه بر این، تحلیل سیستم‌های کنترلی مرتبط با فشار، دما، سطح و دبی نیز در درک دقیق P&ID ضروری است.

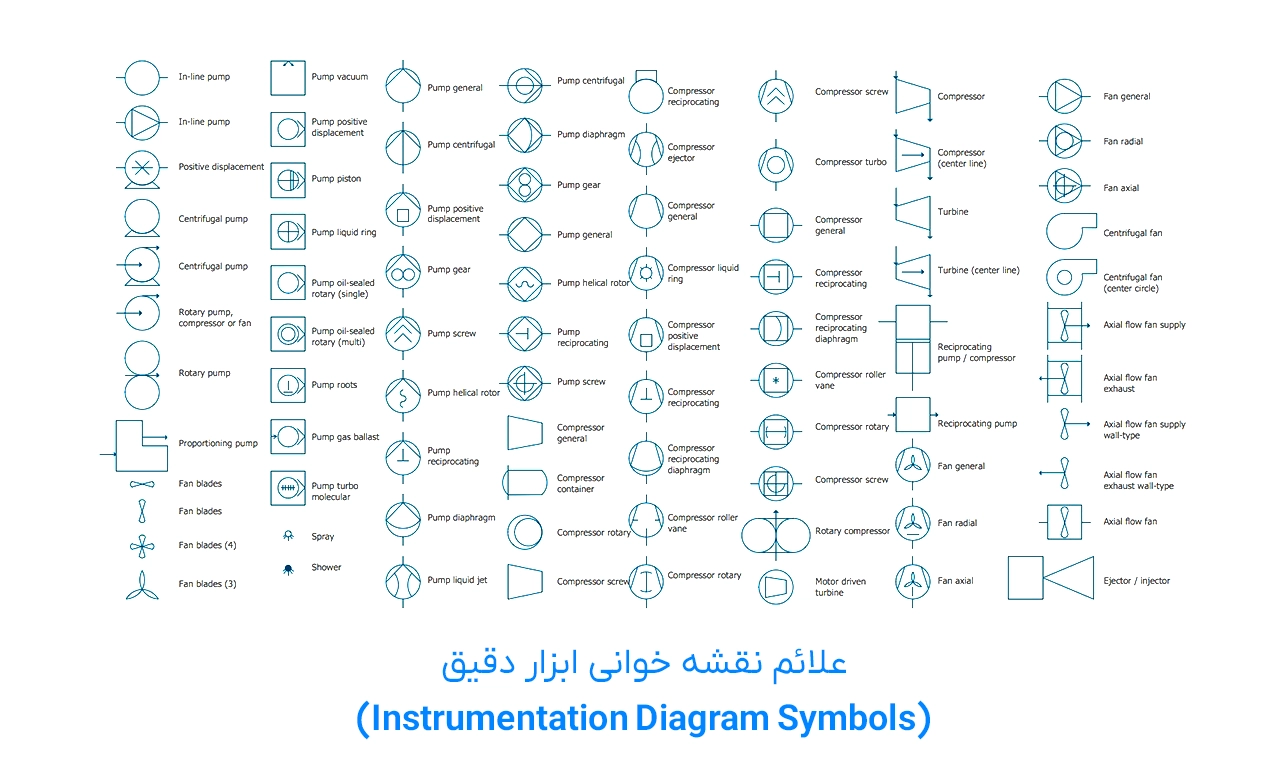

آشنایی با نمادها و معنای دیاگرام ابزار دقیق و پایپینگ

دیاگرام‌های ابزار دقیق و پایپینگ ( P&ID ) با استفاده از اشکال و نمادهای خاص و استاندارد طراحی می‌شوند. از آنجایی که این دیاگرام‌ها طیف گسترده‌ای از صنایع را پوشش می‌دهند، نمادهای متنوعی برای نمایش تجهیزات و فرآیندها مورد نیاز است. این دیاگرام‌ها نقشه‌ای برای طراحی سیستم‌های مهندسی ارائه می‌دهند که در شناسایی و حل مشکلات بسیار مفید هستند.

مهم‌ترین اجزا و ابزارهای مورد استفاده در P&ID شامل عملگرها (Actuators)، تجهیزات، اجزای جریان، ابزار دقیق، اتصالات لوله‌کشی، شیرآلات و سایر اجزا هستند.

نمادهای P&ID بر اساس استانداردهای صنعتی طراحی شده‌اند و شامل ابزار دقیق، تجهیزات، مبدل‌های حرارتی، مخازن، لوله‌ها، موتورها و خطوط ارتباطی می‌شوند.

اختصارات نمادهای P&ID

در جدول زیر بیش از 60 نماد اختصاری در دیاگرام ابزار دقیق و پایپینگ به همراه توضیح مفهوم آنها ذکر شده است.



نمادهای لوله‌کشی در P&ID

نمادهای پمپ در P&ID

نمادهای ولو در P&ID

نمادهای مخازن در P&ID

نمادهای سیگنال ابزار دقیق در P&ID

نمادهای ابزار دقیق در P&ID

دانلود فایل PDF نمادهای P&ID

pdf نماد P&ID را از لینک زیر دانلود کنید  به راحتی اصطلاحات دیاگرام P&ID را فرا بگیرید:

لینک دانلود: pid-symbols-edit.pdf

طراحی PFD و P&ID در نرم‌افزارهای مهندسی

با توجه به پیچیدگی سیستم‌های فرآیندی در صنایع مختلف، استفاده از نرم‌افزارهای تخصصی برای طراحی دیاگرام‌های فرآیندی (PFD) و دیاگرام‌های ابزار دقیق و پایپینگ (P&ID) امری ضروری است. این نرم‌افزارها کمک می‌کنند تا طراحی سریع‌تر، دقیق‌تر و استانداردتر انجام شود.

معرفی نرم‌افزارهای پرکاربرد در طراحی PFD و P&ID

در حال حاضر، چندین نرم‌افزار مهندسی برای طراحی این دیاگرام‌ها مورد استفاده قرار می‌گیرد که هرکدام مزایا و قابلیت‌های خاص خود را دارند. در ادامه، پرکاربردترین نرم‌افزارهای این حوزه را معرفی می‌کنیم.



نتیجه‌گیری

درک و تفسیر نقشه‌های صنعتی مانند P&ID و PFD یکی از مهارت‌های کلیدی در نقشه‌ خوانی ابزار دقیق و پایپینگ محسوب می‌شود. این نقشه‌ها که با استفاده از علائم استاندارد ابزار دقیق و پایپینگ طراحی می‌شوند؛ نقش مهمی در طراحی، اجرا، و نگهداری سیستم‌های صنعتی ایفا می‌کنند.

 با خواندن این مقاله، دانستیم که نقشه P&ID چیست؛ این نقشه که مخفف Piping and Instrumentation Diagram است. به طور کلی یک دیاگرام ابزار دقیق به نمایش جزئیات تجهیزات، خطوط لوله، ولوها و سیستم‌های کنترلی می‌پردازد. طراحی P&ID نیاز به آموزش نقشه‌خوانی ابزار دقیق و آشنایی با نمادهای استاندارد صنعتی دارد.

با خواندن مقاله متوجه شدیم که PFD مخفف چیست؛ Process Flow Diagram یا همان دیاگرام پایپینگ، یک نمای کلی از فرآیند صنعتی را ارائه می‌دهد و در مراحل اولیه طراحی استفاده می‌شود. طراحی PFD برای مهندسان فرآیند و پایپینگ به‌عنوان یک ابزار پایه جهت درک جریان مواد و انرژی ضروری است.

نقشه‌خوانی صنعتی، به‌ویژه در حوزه نقشه‌خوانی لوله‌کشی صنعتی، یکی از مهارت‌های مهم در پروژه‌های نفت، گاز، پتروشیمی و نیروگاهی محسوب می‌شود. درک نقشه‌خوانی پایپینگ و نقشه‌خوانی ابزار دقیق به متخصصان این امکان را می‌دهد که تجهیزات و فرآیندهای صنعتی را به‌درستی تحلیل و طراحی کنند.

در نهایت، آموزش نقشه‌خوانی ابزار دقیق برای مهندسان و تکنسین‌ها امری ضروری است تا بتوانند با استفاده از دیاگرام لوله‌کشی صنعتی و نقشه‌های P&ID و PFD، سیستم‌های مهندسی را بهینه‌سازی کرده و فرآیندهای صنعتی را به‌صورت کارآمد مدیریت کنند.

آمازون ابزار در کنار شماست تا پس از خواندن دیاگرام ابزار دقیق، بتوانید انواع اتصالات ابزار دقیق را با گواهینامه اصالت کالا تامین نمایید.

سوالات پر تکرار

1. نقشه‌خوانی صنعتی چیست و چرا اهمیت دارد؟

نقشه‌خوانی صنعتی مهارتی است که برای درک، تفسیر و اجرای نقشه‌های مهندسی مورد استفاده قرار می‌گیرد. این نقشه‌ها شامل نقشه‌های ابزار دقیق (P&ID)، نقشه‌های فرآیندی (PFD)، نقشه‌های پایپینگ، نقشه‌های برقی و مکانیکی هستند. اهمیت آن در درست اجرا شدن پروژه‌های صنعتی، کاهش خطاها، افزایش ایمنی و بهینه‌سازی فرآیندها نهفته است.

2. تفاوت بین P&ID و PFD چیست؟

PFD یا Process Flow Diagram نمای کلی از جریان سیالات و فرآیندهای صنعتی ارائه می‌دهد و برای طراحی اولیه کاربرد دارد، در حالی که P&ID جزئیات بیشتری از تجهیزات، مسیرهای لوله‌کشی، ولوها و ابزار دقیق نمایش می‌دهد و در اجرا و نگهداری استفاده می‌شود.

3. چگونه می‌توان تجهیزات ابزار دقیق را در یک P&ID شناسایی کرد؟

برای شناسایی تجهیزات ابزار دقیق در نقشه P&ID، به کدگذاری‌های استاندارد توجه کنید. معمولاً هر تجهیز دارای یک Tag Number است که اطلاعاتی مانند نوع تجهیز، موقعیت آن و نحوه عملکرد را مشخص می‌کند. به‌عنوان مثال:

• FT-101: فرستنده جریان (Flow Transmitter) شماره 101

• PI-202: نشانگر فشار (Pressure Indicator) شماره 202

• LCV-303: شیر کنترل سطح (Level Control Valve) شماره 303
