محاسبه قدرت جک پنوماتیک یک طرفه و دو طرفه

جک‌های پنوماتیک (Pneumatic Cylinders) یکی از پرکاربردترین اجزای سیستم‌های اتوماسیون صنعتی هستند که برای حرکت دادن، فشردن یا نگه داشتن قطعات استفاده می‌شوند. دقت در محاسبه قدرت و نیروی این جک‌ها، تأثیر مستقیمی بر عملکرد کل سیستم دارد.

آمازون ابزار به‌صورت گام‌به‌گام با فرمول‌ها، مفاهیم پایه و مثال‌های عددی، نحوه محاسبه نیروی خروجی جک‌های پنوماتیک را بررسی می‌کند؛ پس برای یادگیری هر چه بهتر با ما همراه باشید. همچنین شما می‌توانید روش محاسبه قدرت جک هیدرولیک را نیز در اینجا ببینید.

محاسبه نیروی جک پنوماتیک یک‌طرفه

در جک‌های یک‌طرفه، فشار هوا فقط از یک طرف به پیستون وارد می‌شود و برگشت پیستون معمولاً به کمک فنر انجام می‌گیرد.

تامین انواع تجهیزات هیدرولیک  و پنوماتیک را با گواهی اصالت کالا از آمازون ابزار بخواهید.

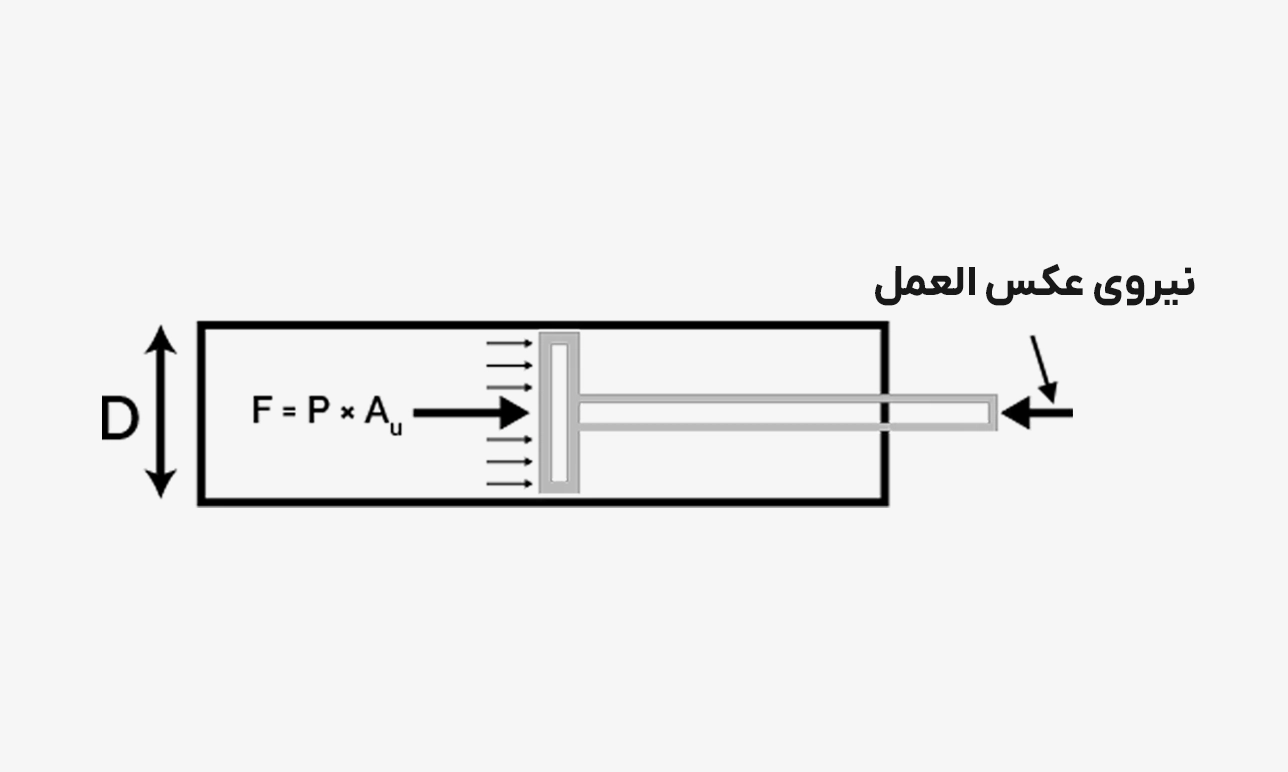

فرمول محاسبه نیروی جک پنوماتیک

برای محاسبه نیروی خروجی جک بادی، از فرمول زیر استفاده می‌شود:

F = P × A

• F: نیروی خروجی (نیوتن)
• P: فشار هوای ورودی (پاسکال یا بار)
• A: سطح مؤثر پیستون (متر مربع یا سانتی‌متر مربع)

نکته: هر 1 بار معادل 100,000 پاسکال است.

فرمول سطح پیستون پنوماتیک

سطح پیستون از طریق قطر آن به دست می‌آید:

A = π × (D / 2)²

• A: سطح مقطع (cm² یا mm²)
• D: قطر سیلندر (mm)

مثال:

• قطر سیلندر: 80 میلی‌متر → 8 سانتی‌متر
• فشار کاری: 6 بار

محاسبه سطح پیستون
A = π × (8 / 2)² = π × 16 = 50.24 cm²

محاسبه نیرو
F = 6 × 50.24 = 301.44 kgf
تبدیل به نیوتن
F = 301.44 × 9.81 = 2956.1 N

محاسبه نیروی جک پنوماتیک دوطرفه

در جک دوطرفه، هوا از هر دو طرف وارد می‌شود. بنابراین نیروی رفت و برگشت متفاوت خواهد بود، به‌ویژه به دلیل وجود شفت (میله) در سمت برگشت.

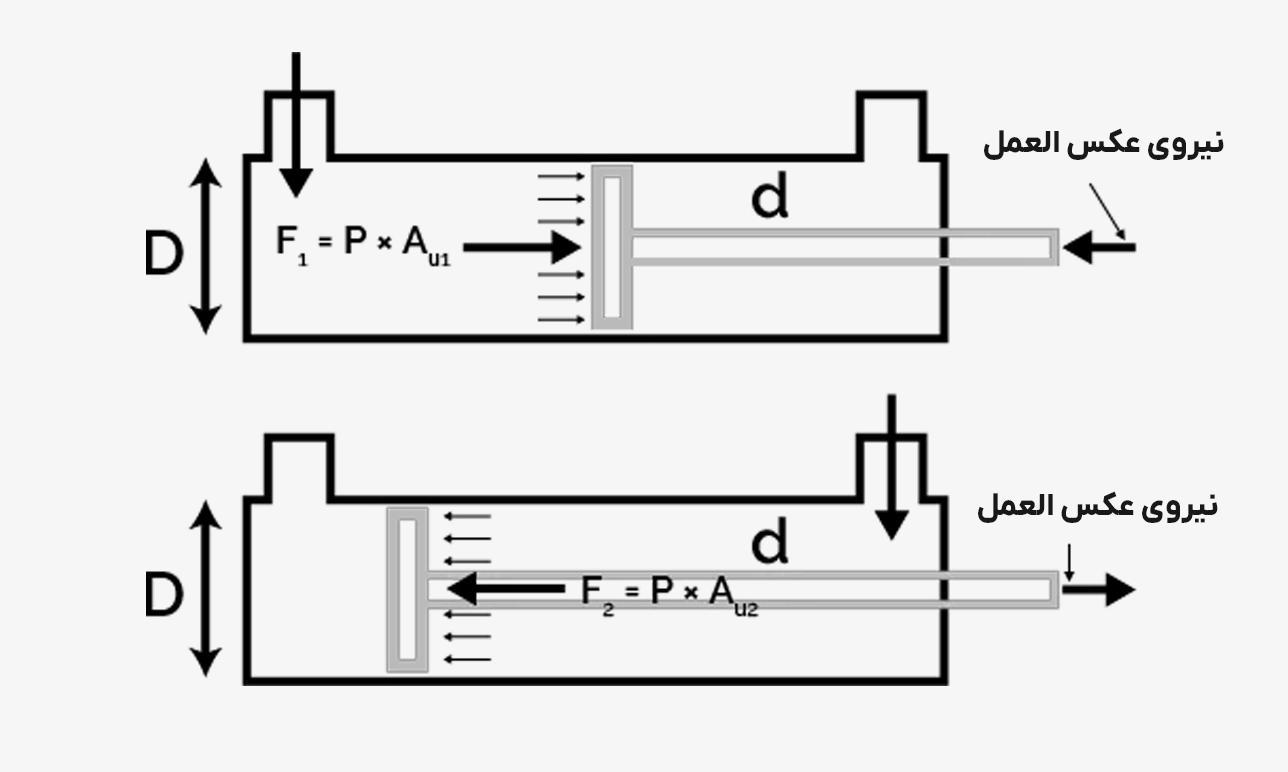

فرمول محاسبه قدرت جک پنوماتیک دوطرفه

1. نیروی رفت (F_push):
   F_push = P × A
2. نیروی برگشت (F_pull):
   F_pull = P × (A - a)

• a: سطح مقطع شفت
    a = π × (d / 2)²


مثال:

• قطر سیلندر: 50 میلی‌متر
• قطر شفت: 20 میلی‌متر
• فشار هوا: 6 بار

سطح سیلندر
A = (π × 50²) ÷ 4 = 1962.5 mm²

سطح شفت
a = (π × 20²) ÷ 4 = 314 mm²

محاسبه نیرو
F_push = (6 × 1962.5) ÷ 10 = 11775 N
F_pull = (6 × (1962.5 - 314)) ÷ 10 = 9891 N

نکات مهم در محاسبه قدرت جک پنوماتیک

در هنگام طراحی و انتخاب جک بادی، باید عوامل زیر را نیز در نظر بگیرید:

• نوع جک (یک‌طرفه یا دوطرفه)
• کورس حرکت پیستون (طول مسیر رفت‌وبرگشت)
• افت فشار در خطوط انتقال هوا
• راندمان کلی سیستم (معمولاً بین 80 تا 90 درصد)
• شرایط محیطی مثل دما و رطوبت
• سرعت حرکت پیستون (برای محاسبه توان مکانیکی)

جمع‌بندی

برای انتخاب یک جک پنوماتیک مناسب، تنها به قطر و فشار توجه نکنید؛ بلکه باید تأثیر سایر عوامل مثل راندمان، افت فشار، نوع جک و شرایط کاری را نیز در نظر بگیرید. با کمک فرمول‌های ساده فیزیکی می‌توانید به‌راحتی نیروی مورد نیاز را محاسبه و از عملکرد صحیح سیستم اطمینان حاصل کنید.

آمازون ابزار به‌عنوان تأمین‌کننده تجهیزات ابزار دقیق، جک‌های پنوماتیک و سیستم‌های اتوماسیون صنعتی، آماده مشاوره تخصصی و تأمین تجهیزات مورد نیاز شماست.

سوالات متداول

فرمول محاسبه نیروی جک پنوماتیک یک‌طرفه چیست؟

• F = P × A

فرمول محاسبه نیروی جک پنوماتیک دوطرفه چیست؟

• F push= P × A
• F pull= P × (A - a)

چه عواملی در محاسبه نیروی خروجی مؤثر هستند؟

• فشار هوا
• قطر سیلندر و شفت
• کورس
• راندمان
• شرایط محیطی
• سرعت و نوع حرکت پیستون
