پرشر سوئیچ دیجیتال و تنطیمات آن در 7 قدم

۱۳ اسفند ۱۴۰۳ _ ۱۲:۵۰

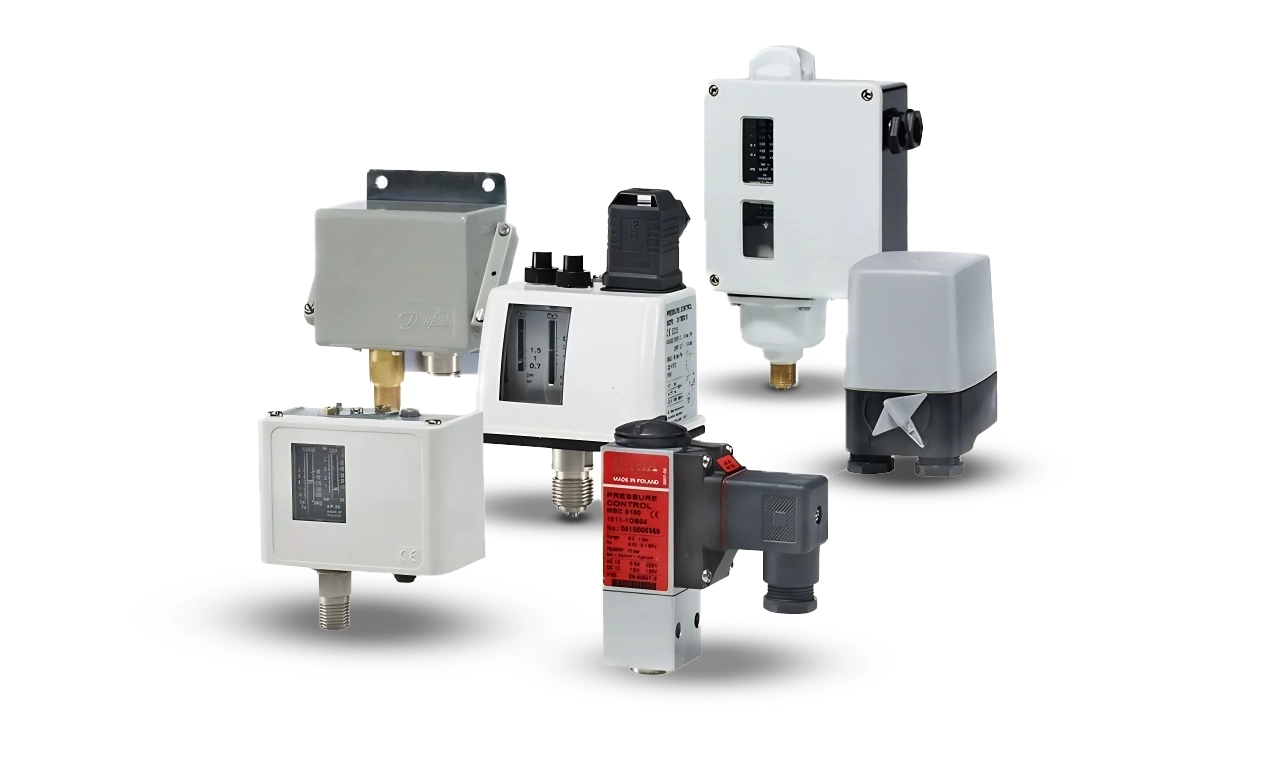

پرشر سوئیچ دیجیتال

تصور کنید در یک مجتمع صنعتی، فشار سیال در حال تغییر است. اگر این تغییرات کنترل نشوند؛ می‌توانند باعث خرابی تجهیزات، افزایش هزینه‌های تعمیر و حتی توقف فرآیندهای حیاتی شوند. اما چگونه می‌توان فشار را به‌دقت پایش کرد و در لحظه به تغییرات آن واکنش نشان داد؟ پرشر سوئیچ دیجیتال راه‌ حلی هوشمند و دقیق برای این چالش است.

اما پرشر سوئیچ دیجیتال چیست و چگونه کار می‌کند؟  تنظیم پرشر سوئیچ دیجیتال  چه نقشی در عملکرد آن دارد؟

در این مطلب، به بررسی کامل پرشر سوئیچ دیجیتال، نحوه عملکرد آن و مراحل تنظیم دقیق آن خواهیم پرداخت تا بتوانید بهترین استفاده را از این ابزار حیاتی در سیستم‌های صنعتی خود داشته باشید.

برای انتخاب بین پرشر سوئیچ دیجیتال و ترانسمیتر فشار، باید به نیاز سیستم و دقت اندازه‌گیری توجه کرد؛ زیرا قیمت پرشر ترانسمیتر معمولاً بالاتر است اما قابلیت‌های پیشرفته‌تری برای مانیتورینگ ارائه می‌دهد.

آمازون ابزار، مرجع تخصصی تجهیزات ابزار دقیق، با ارائه پرشر سوئیچ دیجیتال ، کنترل فشار در سیستم‌های شما را هوشمندتر و ایمن‌تر می‌کند.

پرشر سوئیچ دیجیتال چه تفاوتی دارد

پرشر سوئیچ‌های الکترونیکی از سنسورهای فشار دیجیتال برای اندازه‌گیری تغییرات فشار استفاده می‌کنند و به‌جای مکانیسم‌های مکانیکی سنتی، از مدارهای الکترونیکی و نمایشگر دیجیتال برای نمایش و کنترل فشار بهره می‌برند. این نوع سوئیچ‌ها قابلیت اتصال به سیستم‌های اتوماسیون صنعتی و PLC را دارند و خروجی‌های متنوعی مانند آنالوگ (4-20mA، 0-10V) و دیجیتال (PNP/NPN، Modbus) را ارائه می‌دهند.

پرشر سوئیچ دیجیتال چیست

برای کنترل دقیق فشار در سیستم‌های صنعتی، پرشر سوئیچ دیجیتال گزینه‌ای ایده‌آل است؛ اما در صورت نیاز به اندازه‌گیری مداوم و ارسال داده‌های فشار، بررسی قیمت ترانسمیتر و انتخاب مدل مناسب نیز اهمیت دارد.

در ادامه شما با انتخاب پرشر سوئیچ  مناسب برای خط انتقال سیال به دلیل وجود تفاوت پمپ های سانتریفیوژ و جابجایی مثبت نیز خواهید شد.

تنظیم پرشر سوئیچ دیجیتال در 7 گام

مراحل تنظیم پرشر سوئیچ دیجیتال، به شرح زیر است:

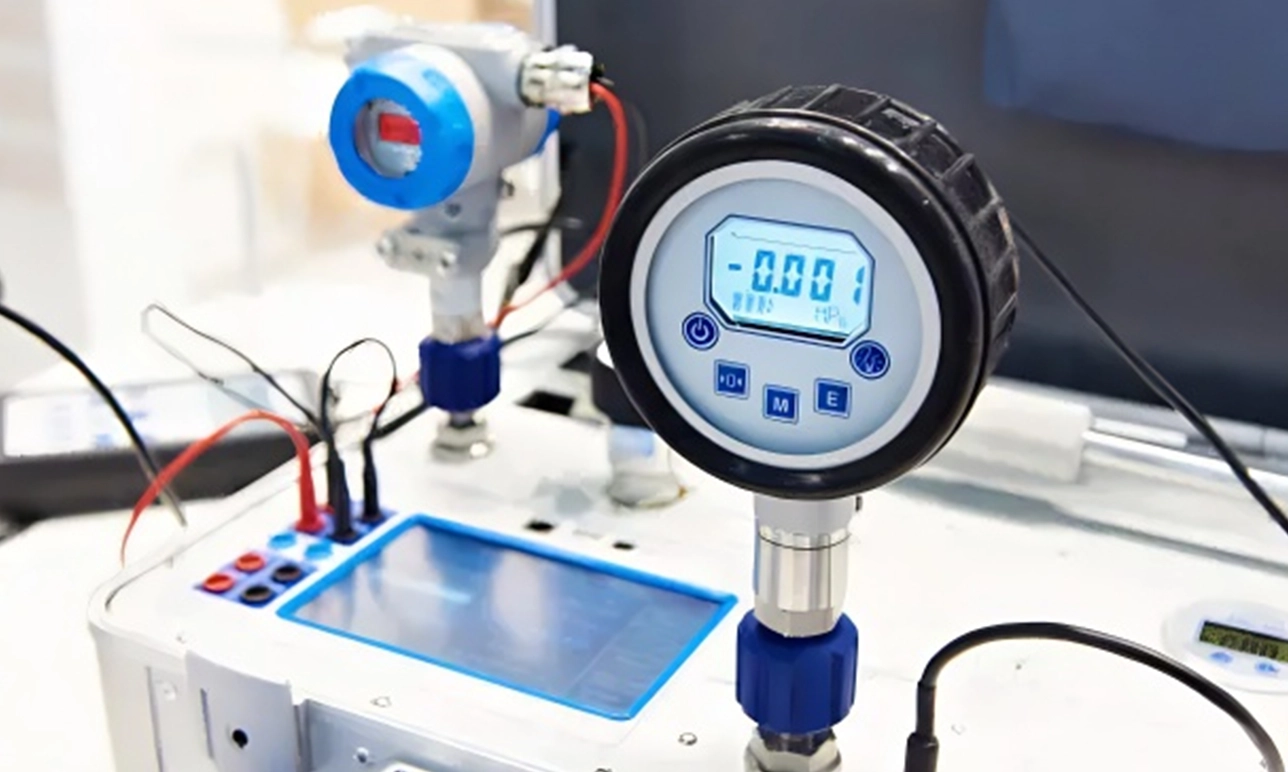

تنطیم پرشر سوئیچ دیجیتال

1. بررسی مشخصات فنی و راهنمای پرشر سوئیچ دیجیتال

پیش از هرگونه تنظیم، مطالعه دقیق دفترچه راهنمای پرشر سوئیچ دیجیتال ضروری است. این راهنما شامل اطلاعات مهمی درباره محدوده فشار قابل تنظیم، نحوه عملکرد دکمه‌ها و گزینه‌های تنظیمات دستگاه است. آگاهی از این مشخصات کمک می‌کند تا تنظیمات به‌درستی انجام شود و از آسیب‌های احتمالی ناشی از تنظیمات نادرست جلوگیری گردد.

2. اتصال سوئیچ به منبع تغذیه و سیستم فشار

برای عملکرد صحیح دستگاه، ابتدا باید اتصالات الکتریکی و مکانیکی آن را بررسی کنید. پرشر سوئیچ دیجیتال را به منبع برق مناسب متصل کرده و از تطابق ولتاژ ورودی با مشخصات دستگاه اطمینان حاصل کنید. همچنین، محل نصب سوئیچ باید در نقطه‌ای باشد که فشار سیستم را به‌درستی اندازه‌گیری کند. در این مرحله، باید بررسی شود که هیچ‌گونه نشتی در سیستم فشار وجود ندارد و اتصالات محکم و ایمن هستند.

3. تنظیم مقدار فشار قطع و وصل پرشر سوئیچ دیجیتال

در این مرحله، باید مقادیر نقطه تنظیم فشار (Set Point) و نقطه بازنشانی (Reset Point) را تعیین کنید. Set Point مقدار فشاری است که پس از رسیدن به آن، پرشر سوئیچ دیجیتال، مدار را فعال یا غیرفعال می‌کند. Reset Point سطح فشاری است که در صورت کاهش فشار به آن، دستگاه به وضعیت اولیه بازمی‌گردد.

این مقادیر از طریق نمایشگر دیجیتال یا دکمه‌های کنترلی تنظیم می‌شوند و باید متناسب با نیازهای سیستم تنظیم شوند تا عملکرد بهینه تضمین شود.

4. انتخاب حالت کاری پرشر سوئیچ (Normally Open یا Normally Closed)

پرشر سوئیچ‌های دیجیتال معمولاً در دو حالت نرمال باز (NO - Normally Open) و نرمال بسته (NC - Normally Closed) قابل تنظیم هستند.

در حالت NO، پرشر سوئیچ دیجیتال، تنها زمانی فعال می‌شود که فشار از حد تعیین‌شده عبور کند اما در حالت NC، سوئیچ در حالت عادی فعال است و با تغییر فشار، غیر‌فعال می‌شود.

انتخاب حالت مناسب بستگی به کاربرد سیستم دارد و باید با دقت تعیین شود تا از عملکرد نادرست جلوگیری گردد.

5. تنظیم زمان تأخیر پرشر سوئیچ دیجیتال (Delay Time) – در صورت نیاز

برخی از پرشر سوئیچ‌های دیجیتال قابلیت تنظیم تأخیر در عملکرد (Delay Time) را دارند. این ویژگی برای جلوگیری از فعال و غیرفعال شدن مکرر دستگاه در شرایط ناپایدار بسیار مفید است.

برای مثال، در سیستم‌هایی که فشار به‌طور ناگهانی نوسان دارد، بدون تأخیر زمانی، سوئیچ ممکن است به‌طور مداوم قطع و وصل شود که باعث استهلاک زودهنگام تجهیزات می‌شود. با تنظیم زمان تأخیر، می‌توان پرشر سوئیچ دیجیتال را طوری تنظیم کرد که تنها در صورت پایدار ماندن فشار در مقدار مشخص، سوئیچ فعال شود.

6. بررسی عملکرد پرشر سوئیچ دیجیتال با تست فشار

پس از انجام تنظیمات اولیه، باید عملکرد پرشر سوئیچ دیجیتال را با استفاده از یک منبع فشار کنترل‌شده بررسی کنید. در این تست، فشار به‌آرامی افزایش و کاهش داده می‌شود تا مشاهده شود که سوئیچ درست در نقاط تعیین‌شده فعال یا غیرفعال می‌شود. در صورتی که دستگاه به‌درستی کار نکند، باید مجدداً تنظیمات فشار، حالت کاری و تأخیر زمانی بررسی و اصلاح شوند.

7. ذخیره تنظیمات و قفل کردن پرشر سوئیچ دیجیتال

پس از اطمینان از عملکرد صحیح، تغییرات انجام‌شده را ذخیره کنید تا پس از قطع برق، مقادیر از بین نروند. بسیاری از پرشر سوئیچ‌های دیجیتال دارای گزینه قفل تنظیمات (Lock Mode) هستند که از تغییرات ناخواسته جلوگیری می‌کند. فعال‌سازی این قابلیت از تغییرات تصادفی توسط اپراتورها و اختلال در عملکرد دستگاه جلوگیری می‌کند و تنظیمات را پایدار و ایمن نگه می‌دارد.

مزایای استفاده از پرشر سوئیچ دیجیتال

استفاده از پرشر سوئیچ دیجیتال در سیستم‌های کنترل فشار، به دلیل فناوری پیشرفته و قابلیت‌های متنوع، نسبت به مدل‌های مکانیکی مزایای بسیاری دارد.

کاربرد پرشر سوئیچ دیجیتال

در ادامه به برخی از مهم‌ترین این مزایا اشاره می‌کنیم:

 دقت و حساسیت بالای پرشر سوئیچ دیجیتال

یکی از مهم‌ترین ویژگی‌های پرشر سوئیچ دیجیتال، دقت و حساسیت بالا در اندازه‌گیری فشار است. برخلاف مدل‌های مکانیکی که ممکن است در طول زمان دقت خود را از دست بدهند؛ سنسورهای دیجیتال فشار را با دقت بیشتری ثبت و پردازش می‌کنند. این ویژگی به‌ویژه در صنایع حساس مانند پزشکی، دارویی و خودروسازی بسیار مهم است.

 نمایشگر دیجیتال پرشر سوئیچ دیجیتال

پرشر سوئیچ‌های دیجیتال دارای صفحه‌نمایش LED یا LCD هستند که اطلاعات فشار را به‌صورت لحظه‌ای نمایش می‌دهند. این قابلیت به کاربران اجازه می‌دهد تا بدون نیاز به تجهیزات اضافی، فشار را به‌دقت کنترل کرده و در صورت نیاز، تنظیمات را تغییر دهند.

مزایای نمایشگر دیجیتال عبارت‌اند از:
قرائت سریع و آسان مقدار فشار
جلوگیری از خطاهای خواندن ناشی از نمایشگرهای آنالوگ
نمایش وضعیت عملکرد سوئیچ (فعال یا غیرفعال بودن)

 قابلیت تنظیم و برنامه‌ریزی پرشر سوئیچ دیجیتال

یکی از ویژگی‌های مهم پرشر سوئیچ دیجیتال، امکان تنظیم و برنامه‌ریزی مقادیر فشار به‌صورت دقیق است.

تنظیمات

توضیحات

Set Point (نقطه تنظیم فشار)

مقداری است که در آن، پرشر سوئیچ دیجیتال مدار را قطع یا وصل می‌کند. این مقدار باید بر اساس نیاز سیستم تنظیم شود تا عملکرد بهینه و دقیق تضمین شود.

Hysteresis (هیسترزیس)

فاصله‌ای بین نقطه فعال‌سازی و غیرفعال‌سازی سوئیچ است که از نوسانات مداوم و عملکرد نامناسب جلوگیری می‌کند. مقدار مناسب هیسترزیس باعث افزایش پایداری عملکرد سوئیچ می‌شود.

Delay Time (تأخیر زمانی)

مدت‌زمانی که پس از رسیدن فشار به نقطه تنظیم (Set Point)، پرشر سوئیچ قبل از تغییر وضعیت خود منتظر می‌ماند. این ویژگی برای سیستم‌هایی که فشار در آن‌ها به‌صورت ناپایدار تغییر می‌کند، مفید است و از قطع و وصل‌های پی‌درپی جلوگیری می‌کند.

این تنظیمات به کاربران اجازه می‌دهد تا عملکرد پرشر سوئیچ دیجیتال را متناسب با شرایط کاری سیستم بهینه‌سازی کنند و دقت و پایداری آن را افزایش دهند.

تفاوت پمپ های سانتریفیوژ و جابجایی مثبت در نحوه انتقال سیال و فشار خروجی آن‌هاست. به همین دلیل انتخاب پرشر سوئیچ دیجیتال مناسب برای کنترل فشار در هر یک از این پمپ‌ها، به ویژگی‌های جریان و نیازهای سیستم بستگی دارد.

 عمر طولانی و کاهش نیاز به نگهداری

برخلاف سوئیچ‌های مکانیکی که دارای قطعات متحرک هستند و به مرور زمان دچار سایش و خرابی می‌شوند؛ پرشر سوئیچ دیجیتال از مدارهای الکترونیکی بدون قطعات متحرک مکانیکی استفاده می‌کند. این موضوع باعث می‌شود:

  •  نیاز به تعویض مکرر قطعات و تعمیرات دوره‌ای کاهش یابد.
  •  هزینه‌های نگهداری و توقف سیستم به حداقل برسد.
  • عملکرد پایدار و طولانی‌مدت دستگاه تضمین شود.

نتیجه‌گیری

در دنیای صنعت، کنترل فشار یکی از عوامل حیاتی برای عملکرد ایمن و کارآمد تجهیزات محسوب می‌شود. پرشر سوئیچ دیجیتال با دقت بالا، سرعت واکنش سریع و قابلیت تنظیم پیشرفته، به یکی از بهترین گزینه‌ها برای نظارت بر فشار تبدیل شده است. دانستیم که پرشر سوئیچ دیجیتال چیست و چگونه می‌توان از آن بیشترین بهره را برد؟

این دستگاه با تشخیص تغییرات فشار و ارسال سیگنال‌های کنترلی، نقش کلیدی در محافظت از تجهیزات و بهینه‌سازی فرآیندهای صنعتی ایفا می‌کند.

برای استفاده صحیح از این فناوری، آشنایی با تنظیم پرشر سوئیچ دیجیتال امری ضروری است. تنظیماتی مانند نقطه قطع و وصل فشار، تأخیر زمانی و انتخاب حالت کاری (NO یا NC) به بهبود عملکرد دستگاه و جلوگیری از نوسانات ناخواسته کمک می‌کنند. با انجام تنظیمات دقیق و نگهداری صحیح، می‌توان طول عمر پرشر سوئیچ دیجیتال را افزایش داد و از عملکرد پایدار و دقیق آن در سیستم‌های کنترلی بهره‌مند شد.

آمازون ابزار با عرضه‌ی پرشر سوئیچ دیجیتال از برندهای معتبر، راهکاری مطمئن برای کنترل فشار دقیق و بهینه در سیستم‌های صنعتی ارائه می‌دهد.

سوالات پر تکرار

1. پرشر سوئیچ دیجیتال چیست و چه تفاوتی با مدل‌های مکانیکی دارد؟
پرشر سوئیچ دیجیتال یک دستگاه کنترل فشار است که به‌صورت الکترونیکی فشار را اندازه‌گیری و نمایش می‌دهد. برخلاف مدل‌های مکانیکی، دقت بالاتر، قابلیت تنظیم انعطاف‌پذیر و خروجی دیجیتال برای ارتباط با سیستم‌های کنترلی را دارد.

 2. چگونه می‌توان تنظیمات پرشر سوئیچ دیجیتال را تغییر داد؟
تنظیمات از طریق دکمه‌های کنترلی یا نمایشگر دیجیتال انجام می‌شود و شامل تنظیم نقطه قطع و وصل (Set Point & Reset Point)، هیسترزیس و زمان تأخیر (Delay Time) است.

 3. پرشر سوئیچ دیجیتال در چه صنایعی کاربرد دارد؟
این دستگاه در صنایع نفت و گاز، پتروشیمی، سیستم‌های هیدرولیک و پنوماتیک، صنایع غذایی، دارویی و سیستم‌های HVAC برای کنترل دقیق فشار استفاده می‌شود.
