پرشر سوئیچ دیافراگمی چیست

در یک سیستم صنعتی حساس، هر لحظه ممکن است فشار سیال از محدوده استاندارد خارج شود. این تغییرات اگر کنترل نشوند؛ می‌توانند منجر به خرابی تجهیزات، افزایش هزینه‌های تعمیر و حتی خطرات ایمنی شوند. اما چگونه می‌توان فشار را به‌طور دقیق و لحظه‌ای کنترل کرد؟

پرشر سوئیچ دیافراگمی یکی از مؤثرترین ابزارهایی است که با استفاده از دیافراگم، تغییرات فشار را حس کرده و در لحظه واکنش نشان می‌دهد.

عملکرد دقیق این دستگاه به اجزا پرشر سوئیچ دیافراگمی بستگی دارد که هر یک از آنها، نقش مهمی در تعیین حساسیت و دقت عملکرد دیافراگم پرشر سوئیچ دارند. در ادامه، به بررسی نحوه عملکرد سوئیچ فشار دیافراگمی، ویژگی‌های آن و معیارهای مهم برای انتخاب بهترین مدل خواهیم پرداخت.

شما در نتیجه این مطلب، خرید پرشر سوئیچ را با اطلاعات بیشتری به انجام خواهید رساند؛ با آمازون ابزار همراه باشید.

پرشر سوئیچ دیافراگمی چیست؟

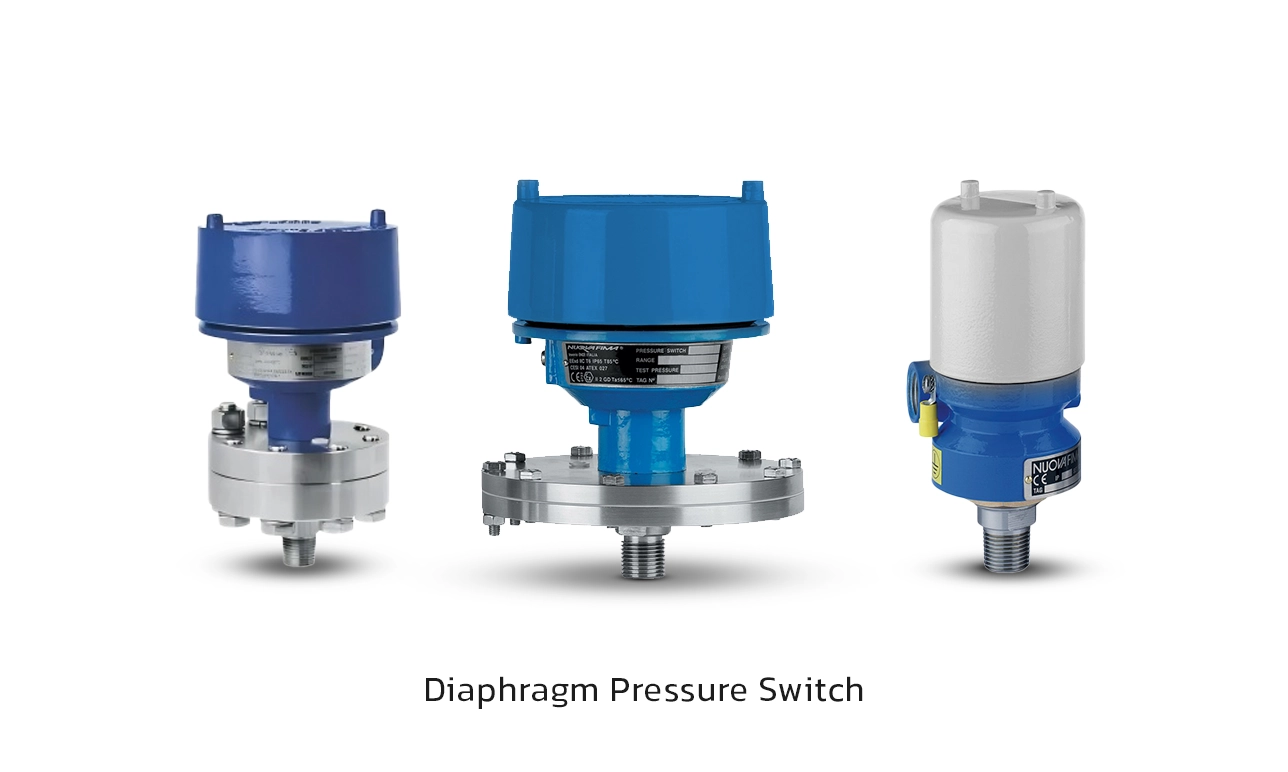

پرشر سوئیچ دیافراگمی (Diaphragm pressure switch)، یک دستگاه سنجش فشار است که برای کنترل و نظارت بر میزان فشار سیالات (مایعات و گازها) در سیستم‌های صنعتی استفاده می‌شود. این سوئیچ‌ها از یک دیافراگم حساس به فشار استفاده می‌کنند که با تغییرات فشار محیط، واکنش نشان داده و یک مدار الکتریکی را فعال یا غیرفعال می‌کند.

زمانی که فشار از یک مقدار مشخص عبور کند، دیافراگم پرشر سوئیچ، باعث قطع یا وصل شدن یک مدار الکتریکی می‌شود. برای کنترل دقیق فشار در سیستم‌های صنعتی، استفاده از پرشر سوئیچ دیافراگمی ضروری است، و در کنار آن، خرید ترانسمیتر فشار می‌تواند دقت اندازه‌گیری و مانیتورینگ فشار را بهبود بخشد.

سوئیچ فشار دیافراگمی چیست

سوئیچ فشار دیافراگمی، به دلیل حساسیت و دقت بالا در تشخیص تغییرات فشار، در صنایع مختلف مورد استفاده قرار می‌گیرد، از جمله:

  • صنایع نفت، گاز و پتروشیمی

  • سیستم‌های هیدرولیک و پنوماتیک

  • صنایع آب و فاضلاب

  • صنایع دارویی و غذایی

  • سیستم‌های تهویه و HVAC

پرشر سوئیچ‌های دیافراگمی به دلیل حساسیت بالا، دوام مناسب و عملکرد دقیق، یکی از اجزای کلیدی در سیستم‌های صنعتی و فرآیندی محسوب می‌شوند.

در سیستم‌های کنترلی پیشرفته، سوئیچ فشار دیافراگمی برای نظارت بر تغییرات فشار استفاده می‌شود؛ در حالی که ترانسمیتر جریان امکان اندازه‌گیری و ارسال داده‌های دقیق در مورد دبی را فراهم می‌کند.

اجزا پرشر سوئیچ دیافراگمی

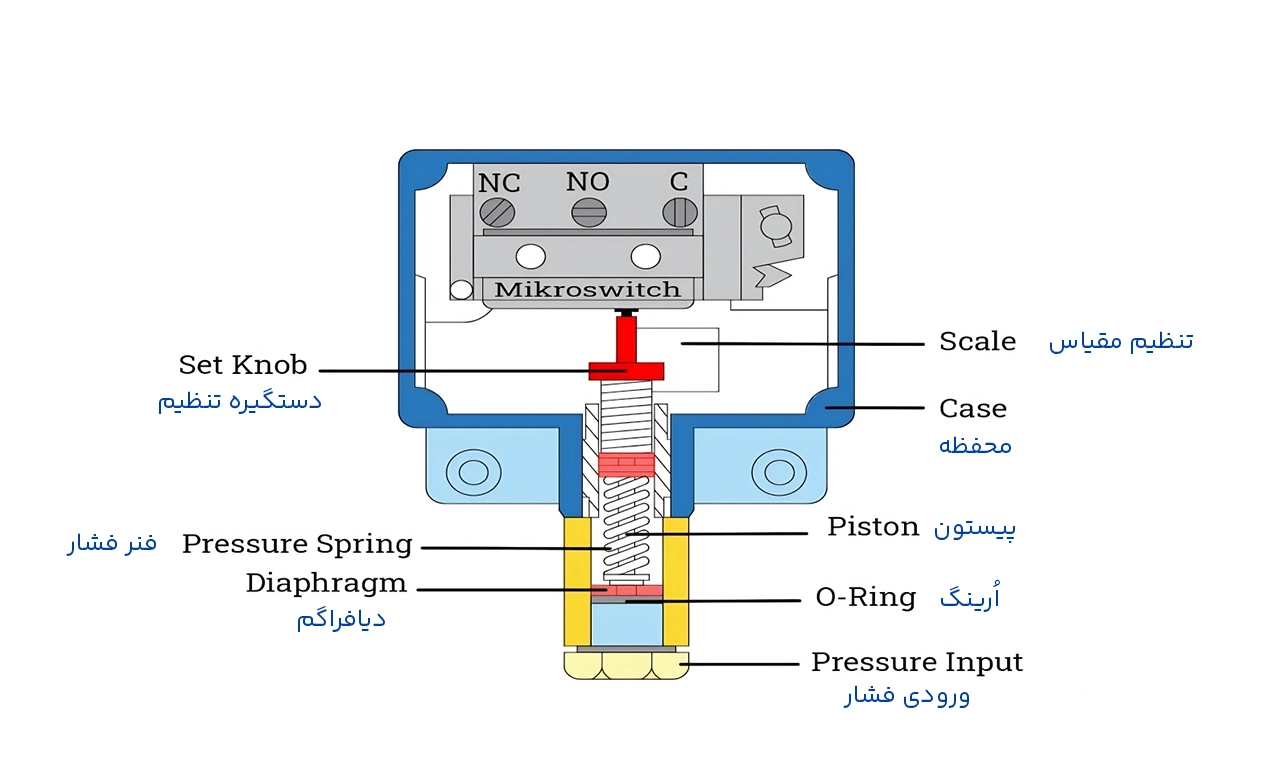

یک سوئیچ فشار دیافراگمی دارای بخش‌های زیر است که در تمامی برندها و مدل‌ها قابل رویت است.

اجزا پرشر سوئیچ دیافراگمی

1. دیافراگم پرشر سوئیچ (Diaphragm)

دیافراگم اصلی‌ترین بخش سوئیچ فشار دیافراگمی است که فشار سیال را حس کرده و تغییر شکل می‌دهد. این قطعه معمولاً از مواد انعطاف‌پذیر و مقاوم در برابر خوردگی مانند لاستیک نئوپرن، سیلیکون، تفلون یا فلزات ضدزنگ ساخته می‌شود.

2. بدنه و محفظه پرشر سوئیچ دیافراگمی (Housing & Enclosure)

بدنه‌ی پرشر سوئیچ وظیفه‌ی محافظت از اجزای داخلی را بر عهده دارد. این محفظه باید در برابر شرایط محیطی مختلف، از جمله رطوبت، گرد و غبار، مواد شیمیایی و فشارهای بالا مقاوم باشد.

3. کنتاکت‌های الکتریکی پرشر سوئیچ دیافراگمی (Electrical Contacts)

این بخش مسئول ارسال سیگنال کنترلی به سایر تجهیزات است. کنتاکت‌ها زمانی که فشار از حد مشخصی عبور کند، مدار الکتریکی را قطع یا وصل می‌کنند.

4. مکانیزم تنظیم فشار پرشر سوئیچ دیافراگمی (Pressure Adjustment Mechanism)

این مکانیزم به کاربر امکان می‌دهد که سطح حساسیت پرشر سوئیچ را مطابق با نیاز سیستم تنظیم کند. این تنظیم معمولاً از طریق یک پیچ یا فنر قابل تنظیم انجام می‌شود.

5. پایانه‌های الکتریکی پرشر سوئیچ دیافراگمی (Electrical Terminals)

این بخش شامل کانکتورهایی است که برای اتصال پرشر سوئیچ به مدارهای الکتریکی استفاده می‌شوند. بسته به نوع طراحی، پایانه‌ها می‌توانند پیچی، لحیمی یا فیشی باشند.

مواد سازنده و تأثیر آن بر دقت  پرشر سوئیچ دیافراگمی

مواد مورد استفاده در ساخت اجزای پرشر سوئیچ تاثیر مستقیمی بر عملکرد، طول عمر و دقت دستگاه دارند. برخی از مواد رایج شامل:

جزء

مواد رایج

ویژگی‌ها

دیافراگم

لاستیک نئوپرن، سیلیکون، تفلون، فلز ضدزنگ

انعطاف‌پذیری بالا، مقاومت شیمیایی، دوام در برابر دما

بدنه

آلومینیوم، فولاد ضدزنگ، پلی‌کربنات

مقاومت مکانیکی بالا، ضدخوردگی، سبک وزن

کنتاکت‌ها

نقره، مس، آلیاژهای خاص

هدایت الکتریکی عالی، مقاومت در برابر جرقه

محفظه

فولاد ضدزنگ، آلومینیوم، پلاستیک مقاوم

محافظت در برابر رطوبت، گرد و غبار، مواد شیمیایی

عملکرد پرشر سوئیچ دیافراگمی

5 مرحله عملکرد پرشر سوئیچ دیافراگمی

نحوه کار سوئیچ فشار دیافراگمی را در 5 مرحله شرح داده‌ شده تا بهتر متوجه شوید چگونه کار می‌کند.

1.اعمال فشار به دیافراگم

سیال (مایع یا گاز) وارد محفظه پرشر سوئیچ شده و به دیافراگم فشار وارد می‌کند. با تغییر میزان فشار، نیروی وارده بر دیافراگم نیز تغییر می‌کند.

2.تغییر شکل دیافراگم و انتقال نیرو

دیافراگم که از مواد انعطاف‌پذیر ساخته شده است، متناسب با میزان فشار تغییر شکل می‌دهد. این تغییر حالت باعث انتقال نیرو به مکانیزم داخلی سوئیچ مانند فنر یا اهرم می‌شود.

3.فعال‌سازی مکانیزم سوئیچینگ

 زمانی که فشار از مقدار تنظیم‌شده عبور کند، نیروی دیافراگم به مکانیزم داخلی منتقل شده و باعث تغییر وضعیت کنتاکت‌های الکتریکی سوئیچ می‌شود. این تغییر وضعیت می‌تواند به صورت قطع یا وصل شدن مدار الکتریکی باشد.

4.ارسال سیگنال کنترلی به مدار الکتریکی

پس از تغییر وضعیت کنتاکت‌ها، یک سیگنال الکتریکی به دستگاه‌های متصل ارسال می‌شود. این سیگنال می‌تواند باعث روشن یا خاموش شدن تجهیزات مختلف مانند پمپ‌ها، کمپرسورها، آلارم‌های هشداردهنده یا سیستم‌های ایمنی شود.

5.بازگشت دیافراگم به حالت اولیه

با کاهش یا افزایش فشار به محدوده استاندارد، دیافراگم به وضعیت اولیه خود بازمی‌گردد. این

  بازگشت باعث می‌شود که مکانیزم داخلی و کنتاکت‌های الکتریکی نیز به وضعیت قبلی خود بازگردند و پرشر سوئیچ آماده نظارت بر تغییرات فشار بعدی شود.

 معیارهای مهم در انتخاب پرشر سوئیچ دیافراگمی

انتخاب  سوئیچ فشار دیافراگمی مناسب، برای کاربردهای صنعتی نیاز به در نظر گرفتن چندین عامل کلیدی دارد که در جدول زیر انها را بررسی کرده ایم.

معیار

توضیحات

رنج فشار (Pressure Range)

محدوده‌ی فشار قابل اندازه‌گیری توسط سوئیچ باید متناسب با نیاز سیستم انتخاب شود. فشار نامناسب ممکن است باعث کاهش دقت یا خرابی دستگاه شود.

جنس دیافراگم (Diaphragm Material)

انتخاب جنس دیافراگم بستگی به نوع سیال و شرایط کاری دارد. رایج‌ترین مواد شامل لاستیک نئوپرن (برای شرایط عادی)، تفلون (برای سیالات خورنده)، و فلز ضدزنگ (برای فشارهای بالا) است.

نوع سیال (Type of Fluid)

بسته به اینکه سیال گاز، مایع یا دارای ذرات معلق باشد، باید پرشر سوئیچ با جنس دیافراگم و بدنه‌ی مناسب انتخاب شود. برای سیالات خورنده باید از دیافراگم مقاوم استفاده کرد.

شرایط محیطی (Environmental Conditions)

عواملی مانند دما، رطوبت، گرد و غبار، لرزش و تماس با مواد شیمیایی بر انتخاب پرشر سوئیچ تأثیرگذار هستند. در محیط‌های خورنده، بدنه‌ی مقاوم (فولاد ضدزنگ یا پلاستیک مقاوم) توصیه می‌شود.

محدوده دمای کاری (Operating Temperature Range)

پرشر سوئیچ باید در دمای عملیاتی سیستم عملکرد مطلوبی داشته باشد. برای دماهای بالا یا پایین، دیافراگم و بدنه مقاوم به حرارت انتخاب شود.

دقت و حساسیت (Accuracy & Sensitivity)

برخی از کاربردها نیاز به پرشر سوئیچ با دقت بالا دارند. میزان حساسیت سوئیچ باید متناسب با تغییرات فشار موردنظر انتخاب شود.

نوع کنتاکت‌های الکتریکی (Electrical Contacts Type)

بر اساس نوع خروجی (NO, NC یا SPDT)، باید سوئیچ مناسب انتخاب شود. نوع مدار کنترلی مشخص می‌کند که نیاز به کنتاکت لحظه‌ای یا دائمی دارید.

قابلیت تنظیم فشار (Adjustability)

برخی مدل‌ها امکان تنظیم محدوده‌ی فشار را دارند که برای کاربردهای متغیر و حساس مفید است.

استانداردهای ایمنی (Safety Standards)

پرشر سوئیچ باید دارای تأییدیه‌های لازم (مانند ATEX برای محیط‌های انفجاری یا IP برای مقاومت در برابر آب و گردوغبار) باشد.

روش نصب و نوع اتصال (Installation & Connection Type)

نوع اتصال مکانیکی و الکتریکی باید متناسب با سیستم باشد. برخی مدل‌ها دارای اتصالات رزوه‌ای، فلنجی یا نصب روی پنل هستند.

این جدول به شما کمک می‌کند تا پرشر سوئیچ دیافراگمی مناسب را بر اساس نیازهای صنعتی خود انتخاب کنید.

نتیجه گیری

پرشر سوئیچ دیافراگمی یکی از مهم‌ترین تجهیزات کنترلی در صنایع مختلف است که نقش کلیدی در نظارت و کنترل فشار سیالات ایفا می‌کند. عملکرد این دستگاه بر اساس دیافراگم پرشر سوئیچ است که با تغییرات فشار واکنش نشان داده و یک سیگنال کنترلی ارسال می‌کند. انتخاب یک سوئیچ فشار دیافراگمی مناسب نیازمند بررسی دقیق اجزا پرشر سوئیچ دیافراگمی از جمله دیافراگم، بدنه، کنتاکت‌های الکتریکی و مکانیزم تنظیم فشار است.

با توجه به دقت و حساسیت بالای این تجهیزات، استفاده صحیح و نگهداری منظم از پرشر سوئیچ دیافراگمی تأثیر مستقیمی بر عملکرد ایمن و بهینه سیستم‌های صنعتی دارد.

انتخاب سوئیچ مناسب بر اساس رنج فشار، نوع سیال و شرایط محیطی باعث افزایش طول عمر و کاهش هزینه‌های نگهداری خواهد شد.

آمازون ابزار، با تامین انواع پرشر سوئیچ دیافراگمی با کیفیت بالا و قیمت مناسب، به شما کمک می‌کند تا فشار سیستم‌های صنعتی خود را به‌طور دقیق و مطمئن کنترل کنید.
