ردپای انواع ترانسمیتر در پیشرفت صنعت

۲۵ آذر ۱۴۰۳ _ ۱۴:۴۰

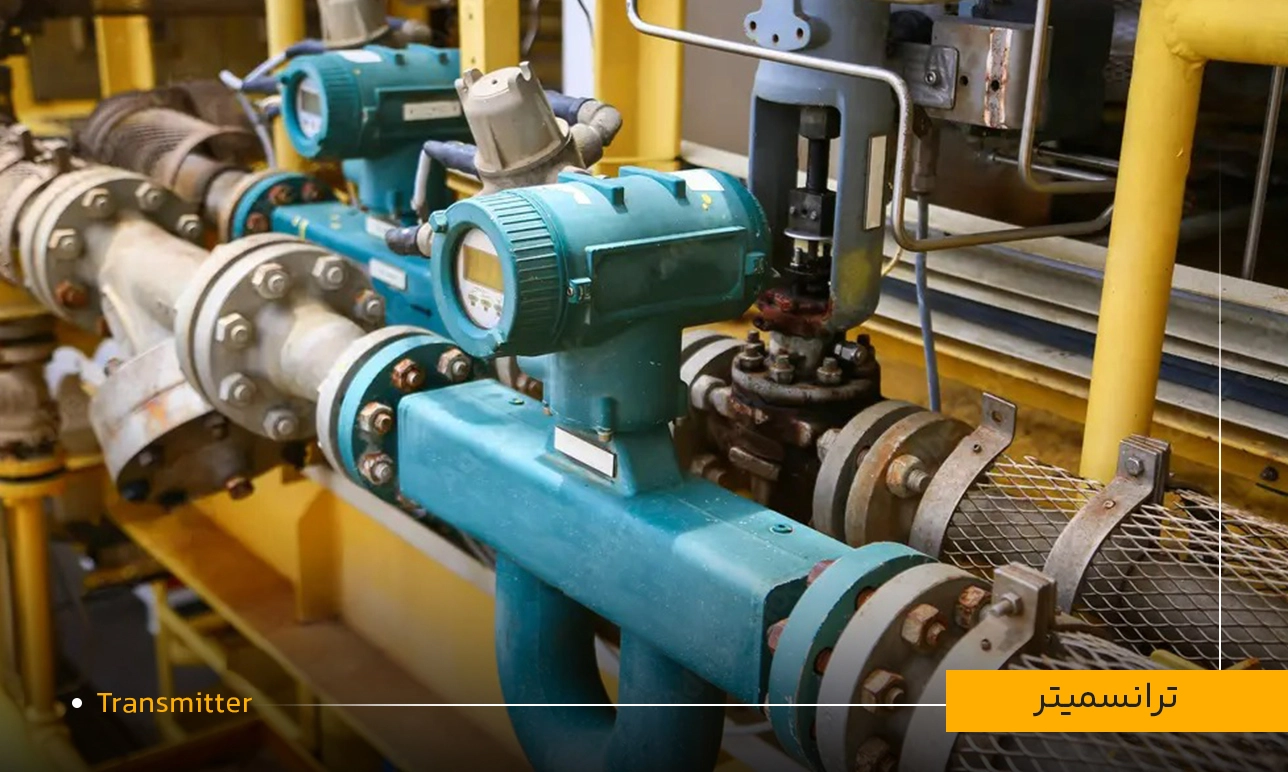

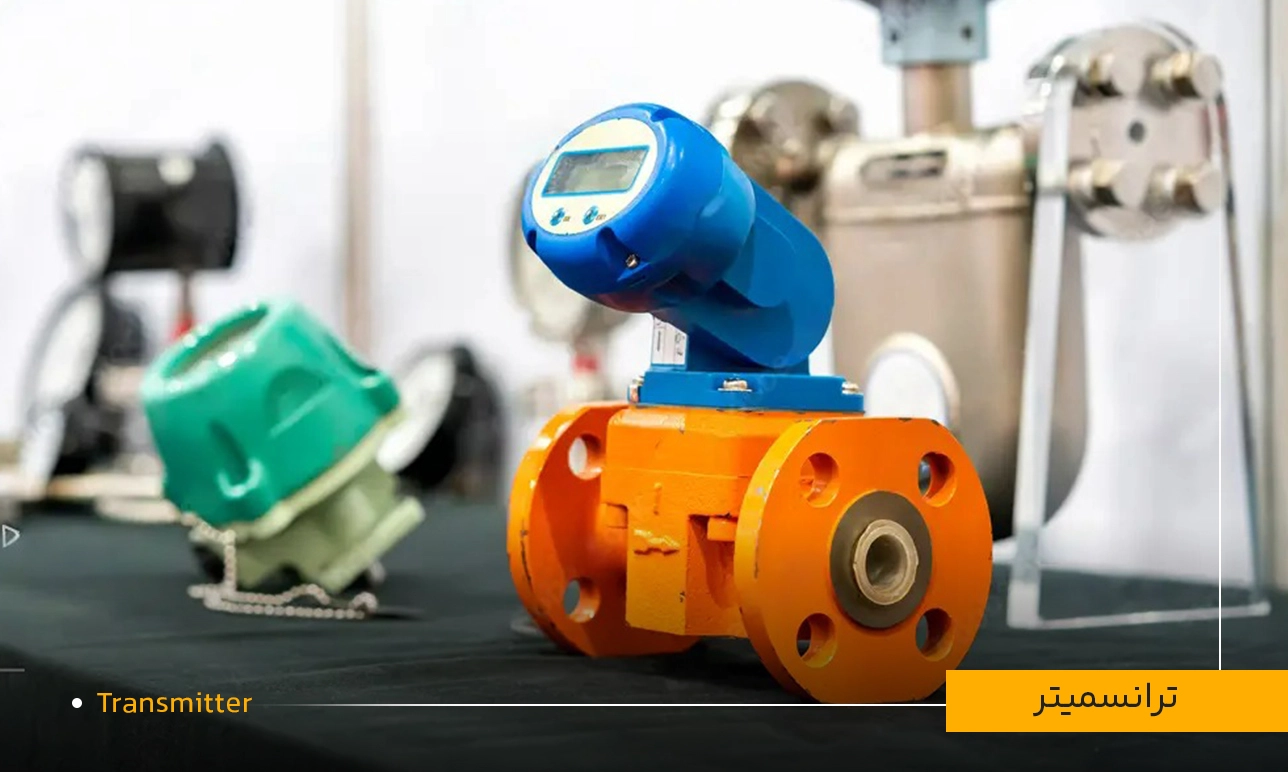

ترانسمیتر

کنترل و نظارت با توجه به تولیدات صنعتی و حجم بالا، ممکن است مشکل به نظر برسد؛ اما اینطور نیست!

اپراتور با نوشیدن چای و با نگاه کردن به سیستم کنترل، تولید را مدیریت می‌کند؛ چرا که ترانسمیتر سیگنال به سیگنال همراه با دیگر تجهیزات صنعتی در فرآیند تولید سهیم است.

ترانسمیترها مدل‌های مختلفی را دارا هستند و هر کدام اطلاعات را به شکل‌هایی گوناگون ارائه می‌دهند. شاید شناخت این دسته از ابزار دقیق برای شما چالش برانگیز باشد؛ اما نگران نباشید؛ چرا که شما آمازون ابزار را برای یادگیری هر چه بیشتر انتخاب کرده‎اید.

آمازون ابزار برترین تامین کننده ابزار دقیق است و شما می‌توانید برای خرید ترانسمیتر، به راحتی اقدام کنید. دنیایی از برند و تنوع روبروی شما است؛ با ما همراه باشید.

تعریف کلی ترانسمیتر

تبدیل کمیت‌های فیزیکی برای همه ما در دوران مدرسه و دانشگاه آشنا است؛ اما در مقیاس صنعتی، این کار از عهده نیروی انسانی خارج است. تنها یک ابزار دقیق کارآمد توان اندازه‌گیری حجم بالایی از تولید و توزیع را دارد.

در نتیجه برای تسریع کار و همچنین حفظ کیفیت، ترانسمیترها نقش مهمی را دارند.

ترانسمیتر از دو کلمه ترانس (trans) به معنی ارسال و میتر (mittering) به معنی اندازه گیری تشکیل شده است.

ترانسمیتر یا transmitter یک ابزار دقیق است که کمیت‌های فیزیکی را به اطلاعات مورد سنجش یا قابل خواندن تبدیل می‌کند و سپس به سیستم‌های نظارت و کنترل ارسال می‌کند. اگر بخواهیم ترانسمیتر را به زبانی ساده‌تر توضیح دهیم، ترانسمیتر را مترجمان زبان کمیت‌های فیزیکی و طبیعت می‌نامیم که کمیت‌ها را به زبان الکترونیک ترجمه می‌کنند.

این وسیله اندازه‌گیری یعنی ترانسمیتر دارای عملکرد و ساختاری جالب است که شما در ادامه با آن آشنا خواهید شد.

اجزا و ساختار ترانسمیتر

یک ترانسمیتر از 4 قسمت پایه تشکیل شده است؛ که می‌توان هر کدام را به شرح زیر دانست.

1.سنسور (sensor)

سنسور اولین تماس را با سیال یا کمیت فیزیکی دارد و توانایی اندازه‌گیری و سنجش پدیده‌ها یا کمیت‌های زیر را دارد.

  • دما

  • فشار

  • سطح

  • جریان

  • فرکانس

  • اکسیژن

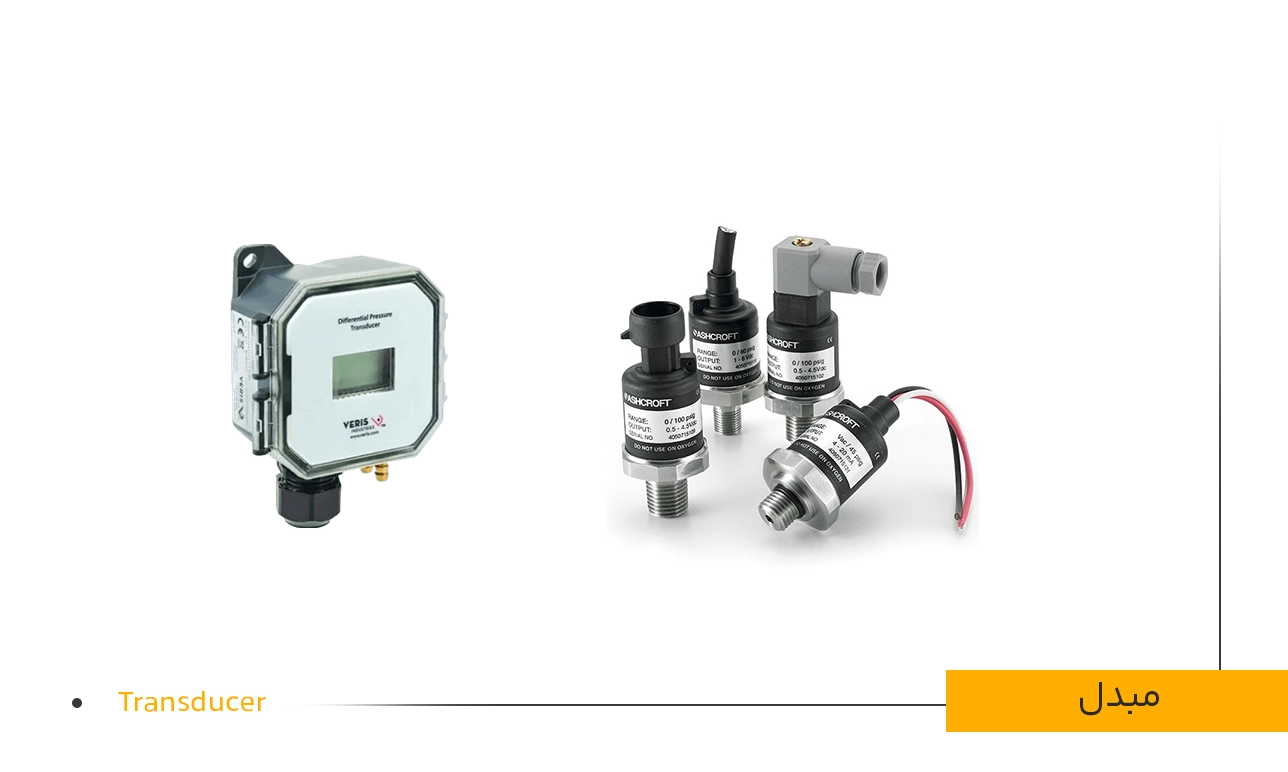

2.مبدل (transducer)

مبدل با دریافت سیگنال سنسور که به صورت فیزیکی است؛ سیگنال الکتریکی را تولید می‌کند.

سیگنال می‌تواند به صورت ولتاژ یا فرکانس باشد.

3.مدار الکترونیکی

مدار الکترونیکی، سیگنال الکتریکی را تقویت می‌کند و سیگنال‌هایی استاندارد را تولید می‌کند. در کنار تبدیل سیگنال، مدار الکترونیکی توانایی خطی سازی، جبران دما و تبدیل واحدها را نیز بر عهده دارد.

 سیگنال‌های استاندارد بین 4 - 20 میلی آمپر در نظر گرفته شده است.

4.خروجی (output)

خروجی یک ترانسمیتر می‌تواند به شکل‌های مختلف زیر باشد؛ این پورت‌ها وظیفه انتقال سیگنال استاندارد برای دستگاه‌های کنترل را دارند.

  • Hart

  • Foundation

  • fieldbus

ترانسمیتر چگونه کار می‌کند؟

باید بدانید که هر ترانسمیتر با توجه به کمیت قابل اندازه‌گیری، دارای یک سازوکار متفاوت است. برای مثال مکانیزم عمل یک ترانسمیتر دما به شکل زیر است:

1.اندازه گیری

ترموکوپل یا سنسور دما، دمای سیال یا محیط را اندازه‌گیری می‌کند و با تولید ولتاژ مناسب، وظیفه خود را به پایان می‌رساند.

2.تبدیل

با خارج شدن سیگنال دریافتی از سنسور، مبدل، سیگنال الکتریکی را تقویت می‌کند و به مدار الکتریکی می‌رساند.

اجزا ترانسمیتر

3.انتقال

با ورود سیگنال به مدار الکتریکی، سیگنالی استاندارد بین 4 - 20 میلی آمپر، ایجاد می‌شود که قابلیت نمایش در اتوماسیون صنعتی و سیستم‌های کنترل را دارد.

4.نمایش

نمایشگر یا سیستم کنترل با دریافت سیگنال‌های استاندارد و تبدیل آن برای نمایش، می‌تواند دمای اندازه‌گیری شده را به راحتی نمایش دهد.

ارائه دیتا ترانسمیترها چگونه است؟

ارائه اطلاعات و داده در هر ترانسمیتر متفاوت است و ترانسمیترها به 2 صورت آنالوگ یا دیجیتال سیگنال‌های خروجی را نمایش می‌دهند.

ترانسمیتر آنالوگ

ترانسمیتر آنالوگ با توجه به میزان کمیت اندازه‌گیری شده سیگنال را به صورت جریان 4 - 20 میلی‌آمپر و با ولتاژ 0 - 5 نمایش می‌دهد.

ترانسمیتر دیجیتال

ترانسمیترهای دیجیتال، با استفاده از انواع پروتکل ارتباطی، ارسال دیتا را انجام می‌دهند؛ ترانسمیترهای دیجیتال امکان انتقال اطلاعاتی مثل خطا و کالیبراسیون را نیز ارائه می‌دهند. پروتکل‌های ارتباطی ترانسمیتر دیجیتال به شرح زیر است:

  • Modbus

  • Profibus

  • Hart

  • foundation

نمایش اطلاعات ترانسمیترها چگونه است؟

نمایش اطلاعات در ترانسمیترها متفاوت است و می‌توان برای نمایش اطلاعات تنظیمات مورد نظر را تا حدی پیاده‌سازی کرد.

نمایش و دریافت اطلاعات را می‌توان با توجه به 4 روش تنظیم کرد.

انواع ترانسمیتر

1.نمایشگر ترانسمیتر

برخی از ترانسمیترها دارای نمایشگر مستقل هستند و توانایی تنظیمات اولیه و نمایش مقدار لحظه‌ای را دارند.

2.سیستم کنترل توزیع شده (DSC)

سیستم‌های کنترل توزیع، مدیریت بخشی از یک فرایند را دارا هستند که ترانسمیتر با فرستنده، خود اطلاعات لازم را برای این سیستم ارسال می‌کند. با این عمل اپراتور نظارتی دقیق و آسان را بر اطلاعات کسب شده توسط ترانسمیترها خواهد داشت.

3.سیستم اسکادا (SCADA)

دیتاهای ترانسمیتر یا بقیه اجزا شبکه توزیع، توسط این سیستم مانیتورینگ جمع‌آوری می‌شود و به اپراتور دسترسی می‌دهد تا فرایند تولید یا توزیع را از نقاط مختلف سیستم صنعتی مشاهده کند.

4.نرم افزارهای کامپیوتر

نرم‌افزارهای کامپیوتری، با توجه به نوع ترانسمیتر، توانایی دریافت و تحلیل را دارند و با ارائه گزارش‌های دقیق، گزارش کاملی از فرایند تولید را به شما ارائه می‌دهند.

انواع ترانسمیتر

با توجه به صنعت‌های گوناگون و نو ظهور در قرن اخیر، ترانسمیترها نیز بهبودی و تکامل را به همراه داشته‌اند و در حال حاضر انواع ترانسمیتر را می‌توانید ببینید.

1.ترانسمیتر فشار

ترانسمیتر فشار، از انواع ترانسمیتر پرکاربرد شناخته می‌شود که فشار خطوط انتقال و مخازن را اندازه‌گیری می‌کند و سیگنال‌های دائم را برای کنترل هر چه بهتر فرآیند تولید ارسال می‌کند.

باید بدانید که ترانسمیتر فشار، مدل‌های مختلفی را دارا است که هر کدام کارایی و مکانیزم مختص به خود را دارد.



نوع ترانسمیتر

مکانیزم عمل

ترانسمیتر فشار مطلق

اندازه‌گیری فشار به نسبت خلا اندازه‌گیری می‌شود.

ترانسمیتر فشار گیج

اندازه‌گیری فشار به نسبت فشار عادی و اتمسفر محاسبه می‌شود.

ترانسمیتر فشار دیفرانسیل

اختلاف فشار بین دو پورت در طول خط انتقال

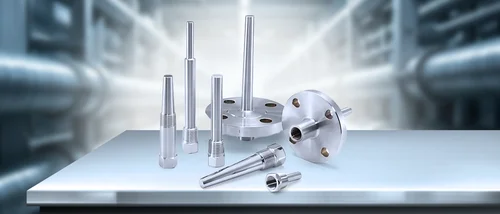

2.ترانسمیتر دما

ترانسمیتر دما قابلیت ارائه دیتای دمای محیط یا ماده مورد نظر را دارد؛ در نتیجه سنجش دما، انتقال داده به صورت قابل درک بر روی کنترل کننده یا اتوماسیون صنعتی خواهد بود.

انواع ترانسمیتر دما

نوع ترانسمیتر

مکانیزم عمل

ترموکوپل

اختلاف پتانسیل الکترونیکی موجود بین 2 فلز

RTD

مقاومت الکتریکی ماده با تغییر دما افزایش یا کاهش می‌یابد.

ترمیستور

مقاومت نیمه رسانا که مقاومت آن با تغییر دما افزایش یا کاهش می‌یابد.

سنسور دمای مجتمع IC

مقدار دما مانند سیگنال آنالوگ یا پروتکل‌های ارتباطی ارائه می‌شود.

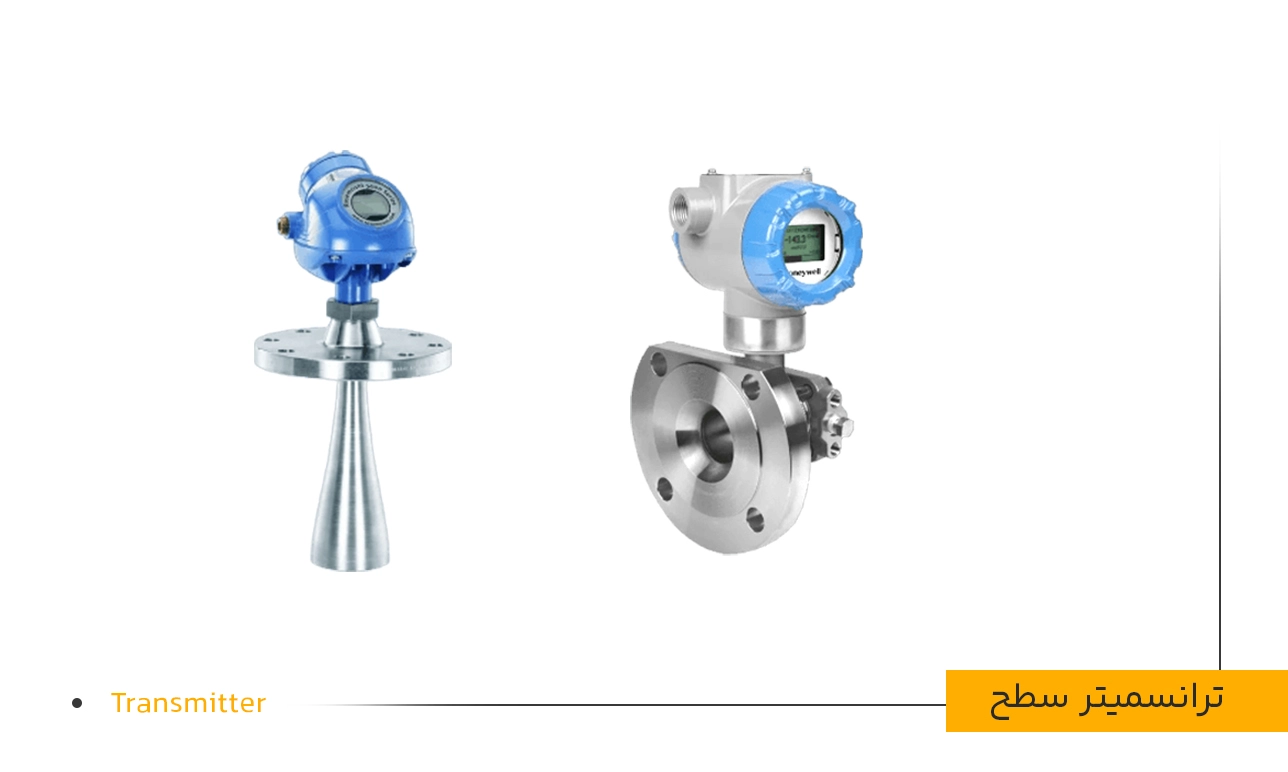

3.ترانسمیتر سطح

ترانسمیتر سطح یا Level Transmitter نوعی ابزار دقیق برای اندازه‌گیری سطح سیالات یا انواع ماده در تانکر یا مخازن ذخیره‌سازی است. ترانسمیترهای سطح هر کدام دارای مکانیزم عمل متفاوتی هستند که می‌توان به شرح زیر مشاهده کرد.

مکانیزم عمل ترانسمیتر



نوع ترانسمیتر

مکانیزم عمل

ترانسمیتر سطح شناوری

ترانسمیتر شناور با توجه به تغییرات سطح مایع، سیگنال‌های الکتریکی تولید می‌کند.

ترانسمیتر سطح راداری

ترانسمیتر سطح راداری با توجه به طول موج رفت و آمد و برآورد زمان، سطح مایع را سنجش و سیگنال خروجی را تولید می‌کند.

ترانسمیتر سطح التراسونیک

التراسونیک با استفاده از صدا اقدام به عمل می‌کند و با اندازه‌گیری زمان بازگشت صدا، سطح سیال را حساب می‌کند.

ترانسمیتر سطح خازنی

ترانسمیتر سطح خازنی، با توجه به تغییرات سطح عمل می‌کند و با اندازه‌گیری تغییرات ظرفیت خازنی، سیگنال خروجی را ارسال می‌کند.

4.ترانسمیتر اکسیژن

ترانسمیتر اکسیژن، غلظت اکسیژن موجود در محیط‌های مختلف را با توجه به سنسورهای موجود مورد سنجش قرار می‌دهد. با تغییر اکسیژن موجود در محیط، مقاومت الکتریکی سنسورها دارای تغییراتی می‌شود و با بررسی سیگنال دریافت شده، غلظت اکسیژن به صورت آنالوگ یا عددی (دیجیتال) نمایش داده می‌شود.

انواع ترانسمیتر اکسیژن

نوع ترانسمیتر

مکانیزم عمل

ترانسمیتر اکسیژن الکتروشیمیایی

در این ترانسمیتر اکسیژن، از سلول‌های الکتروشیمیایی بهره گرفته شده است که واکنش اکسیژن با الکترود را مورد بررسی قرار می‌دهد.

ترانسمیتر اکسیژن لیزری

لیزر ساطع شده از ترانسمیتر اکسیژن لیزری، با توجه به میزان جذب نور توسط اتمسفر، میزان اکسیژن موجود را بررسی می‌کند.

ترانسمیتر اکسیژن پارامغناطیسی

اکسیژن موجود محیط، جذب این نوع ترانسمیتر می‌شود. چرا که دارای یک میدان مغناطیسی است و اکسیژن موجود را سنجش می‌کند.



5.ترانسمیتر رطوبت

ترانسمیتر رطوبت با توجه به میزان بخار موجود در محیط و همچنین بررسی دما، اطلاعات کاملی از میزان رطوبت را ارائه می‌دهد.

نوع ترانسمیتر

مکانیزم عمل

ترانسمیتر رطوبت خازنی

بر اساس تغییر ظرفیت خازنی ماده واکنشگر با رطوبت عمل می‌کند.

ترانسمیتر رطوبت مقاومتی

با توجه به ماده جذب کننده رطوبت، جذب رطوبت الکتریکی تغییر می‌کند.

6.ترانسمیتر فلو

ترانسمیتر جریان یا FLOW TRANSMITTER برای اندازه‌گیری جریان سیال در خطوط انتقال کارایی دارد و با توجه به سرعت سیال، سیگنال فیزیکی را به سیگنال استاندارد برای سنجش تبدیل می‌کند.



نوع ترانسمیتر

مکانیزم عمل

ترانسمیتر جریان الکترومغناطیسی

قانون القای فارادی در این نوع فلو ترانسمیتر باعث شده تا با 2 الکترود، سرعت جریان الکترومغناطیسی مورد ارزیابی قرار بگیرد.

ترانسمیتر جریان ونتوری

اختلاف فشار در این نوع ترانسمیترها مکانیزم عمل را به وجود می‌آورد و با تغییر سطح مقطع لوله، سرعت و فشار، تغییراتی را تجربه می‌کند. در نتیجه این مکانیزم، سیگنال‌های خروجی تولید می‌شود.

ترانسمیتر جریان التراسونیک

اندازه‌گیری جریان با توجه به انتشار صوت و بازتاب، می‌تواند بسیار موثر عمل کند. با حرکت سیالات در خطوط انتقال، سیگنال‌های قابل درک تولید می‌شوند.

ترانسمیتر جریان توربینی

با چرخش توربین در مسیر جریان، با توجه به تغییر سرعت، سیگنال الکتریکی برای سیستم کنترل ارسال می‌شود.



فلومترها و ترانسمیترهای جریان، شاید از نظر کارایی به یک شکل باشند؛ اما در ارائه گزارش و خروجی دارای تفاوت‌های زیادی هستند.

کالیبراسیون ترانسمیتر به چه شکل است؟

کالیبراسیون امری مهم در نگهداری از ابزار دقیق محسوب می‌شود و تاثیراتی چشم گیر را در روند افزایش کیفیت و سرعت به وجود می‌آورد. ترانسمیتر نیز عضوی مهم از ابزارهای دقیق محسوب می‌شود و عمل transmitter calibration باید به صورت دوره‌ای انجام شود.

کالیبراسیون ترانسمیتر

نحوه کلی کالیبراسیون ترانسمیتر، فارغ از نوع و مکانیزم، مستلزم رعایت مراحل زیر است:

1.تهیه دستگاه مرجع

با توجه به نوع ترانسمیتر نیاز به ابزار و تجهیزات مرتبط دارید؛ همچنینی باید تجهیزات ثبت داده و مولتی متر را نیز به همراه داشته باشید.

2.تنظیمات اولیه (zero adjustment)

اندازه‌گیری صفر به معنی دریافت داده از ترانسمیتر در شرایط عادی و ایده‌آل است که باعث می‌شود دقت دستگاه در شرایط عادی درک شود.

3.تنظیمات اسپن (span adjustment)

پس از اطمینان از عملکرد و دریافت دیتا دقیق، نیاز به کالیبره کردن دستگاه در حالت ماکسیمم مورد نظر دارید.

4.مطابقت با دستگاه مرجع

مطابقت دیتای ترانسمیتر با دیتای مرجع، باعث می‌شود تا میزان خطا و میزان انحراف مشخص شود.

5.تنظیم مجدد

با توجه به میزان انحراف و اختلاف بین داده‌ها می‌توان ترانسمیتر را مجددا تنظیم کرد تا دقت لازم کسب شود.

6.تست و تکرار

برای اطمینان از نحوه عملکرد و پایان موفق کالیبره کردن، باید این مراحل را چندین بار تا کسب نتیجه مطلوب اجرا کنید.

کاربرد ترانسمیتر در صنعت چیست؟

ردپای ترانسمیترها را می‌توان در صنعت‌های زیر مشاهده کرد:

  1. صنایع نفت و گاز: سنجش فشار لوله و دما در خطوط انتقال

  2. صنایع شیمیایی: کنترل دما و فشار، نظارت بر فرآیند تولید

  3. صنایع غذایی: کنترل دما و فشار در فرآیند تولید و نگهداری

  4. صنایع داروسازی: کنترل دما و فشار و میزان رطوبت محیط ساخت و نگهداری

  5. سیستم‌های تهویه مطبوع: کنترل دما و رطوبت ساختمان‌‌ها و تاسیسات

  6. تصفیه خانه: سنجش غلظت اکسیژن، تنظیم فشار و ورودی سیالات مایع

قیمت ترانسمیتر چقدر است؟

قیمت ترانسمیتر با توجه به عوامل زیر متغیر است و نمی‌توان قیمتی کلی را برای آن در نظر گرفت؛ اما با مراجعه به بخش ترانسمیتر، می‌توانید قیمت‌ها را مشاهده کنید و استعلام دقیق را نیز داشته باشید.

‌‌بهترین برندهای سازنده ترانسمیتر



برند

کشور سازنده

YOKOGAWA

ژاپن

Honeywell

آمریکا

Emerson

آمریکا

ABB

PRC

Endress+Hauser

سوئیس

Rosemount

آمریکا

Siemens

آلمان



جمع‌بندی

رشد صنعت و تداوم کیفیت، نیاز به ابزار دقیق بروز و شبکه‌ای هوشمند دارد. ترانسمیتر نیز بخشی از این ابزار محسوب می‌شود که فرایند کار شما را با سهولت بیشتری همراه می‌کند.

برای پیشرفت هر چه بیشتر صنعت و کسب و کار خود، با آمازون ابزار همراه باشید؛ چرا که این شرکت قریب به 2 دهه تجربه در تامین ابزار دقیق دارد.

سوالات متداول

1.چگونه از آمازون ابزار خرید کنم؟

برای خرید از آمازون ابزار کافی است استعلام قیمت را به دلیل نوسانات بازار ارز داشته باشید و پس از استعلام قیمت، پاسخ استعلام را دریافت خواهید کرد. پس از دریافت جواب استعلام، شما می‌توانید درخواست خرید را همراه با توضیحات تکمیل کنید و همکاران ما روش پرداخت را برای شما شرح خواهند داد.

2.محصول خریداری شده طی چه مدت به دست من می‌رسد؟

با توجه به نوع و قابل دسترس بودن، شما محصول خود را بین 2 تا 6 هفته کاری دریافت خواهید کرد.

3.چگونه ابزار دقیق مورد نیاز را تهیه کنم؟

برای خرید ابزار دقیق، کافی است برند و پارت نامبر را در سایت جستجو کنید. اگر محصول مورد نظر شما در سایت وجود نداشت؛ با تکمیل فرم درخواست کالا، می‌توانید استعلام خود را داشته باشید.

4.آیا ابزار دقیق خریداری شده مهلت مرجوعی دارد؟

پس از دریافت ابزار دقیق، در صورت عدم مطابقت پارت نامبر یا وجود ایراد فیزیکی، شما می‌توانید ظرف 48 ساعت، اقدام به مرجوع کالای دریافتی کنید.

5.چند نوع ترانسمیتر وجود دارد؟

ترانسمیترها با توجه به نوع صنعت و کمیت به چند دسته تقسیم می‌شوند.

  • ترانسمیتر فشار

  • ترانسمیتر دما

  • ترانسمیتر جریان

  • ترانسمیتر سطح

  • ترانسمیتر اکسیژن

6.انتقال دیتا ترانسمیترها به چه روش‌هایی انجام می‌شود؟

انتقال اطلاعات در ترانسمیترها به روش‌های آنالوگ و دیجیتال انجام می‌شود.

7.سیگنال خروجی ترانسمیترهای آنالوگ به چه شکل هستند؟

خروجی‌های متداول ترانسمیترها 4 - 20 میلی آمپر می‌باشد و سیگنال‌های ولتاژی نیز در بازه 0 - 5 ولت جای دارند.

8.کالیبراسیون ترانسمیتر به چه معنا است؟

بازگشت دقت اندازه‌گیری به استاندارد مرجع ترانسمیتر، به معنی کالیبراسیون است.
