سنجش فرکانس چرخش با استروبوسکوپ

در دنیای مهندسی و فناوری، ابزارهای مختلفی برای اندازه‌گیری و تحلیل حرکت‌های مکانیکی مورد استفاده قرار می‌گیرند.

یکی از مهم‌ترین این ابزارها، دستگاه استروبوسکوپ است که نقش حیاتی در بررسی فرکانس و تناوب حرکت‌های دوار ایفا می‌کند.

در این مقاله، به بررسی دقیق مراحل سنجش فرکانس و تناوب با استروبوسکوپ پرداخته و نحوه استفاده از این ابزار در صنایع مختلف را توضیح خواهیم داد. برای آشنایی بیشتر با مفاهیمی همچون چرخش نما، چرخش بین، اثر استروبوسکوپ و پدیده استروبوسکوپ همراه آمازون ابزار باشید.

استروبوسکوپ چیست؟

استروبوسکوپ یک دستگاه نوری است که برای مشاهده و تجزیه‌ و تحلیل حرکت اشیای در حال چرخش یا ارتعاش، از طریق تابش پالس‌های نور در فواصل منظم، استفاده می‌شود. این دستگاه باعث می‌شود اجسامی که با فرکانس مشخصی حرکت می‌کنند  به‌صورت ثابت یا حرکت آهسته دیده شوند.

این اثر به دلیل پدیده استروبوسکوپ ایجاد می‌شود که در آن چشم انسان قادر به تشخیص حرکت واقعی یک جسم نیست و آن را به‌گونه‌ای دیگر مشاهده می‌کند.

باید بدانید که آنمومتر نیز وسیله‌ای دیگر برای اندازه‌گیری است؛ اما مکانیزم متفاوتی با استروبوسکوپ دارد.

تاریخچه و نحوه توسعه استروبوسکوپ

اثر استروبوسکوپ برای اولین بار در قرن نوزدهم توسط جوزف آنتوان فردیناند پلاتو، دانشمند بلژیکی، هنگام مطالعه پدیده‌های بصری کشف شد. پلاتو در سال ۱۸۳۲ دستگاهی به نام فناکیستوسکوپ را طراحی کرد که از دیسک‌های چرخان برای ایجاد توهم حرکت استفاده می‌کرد. پس از او، در سال ۱۸۳۶، ویلیام هورنت نیز روی مفاهیم مشابهی کار کرد.

در قرن بیستم، با پیشرفت فناوری، چرخش نماها با استفاده از لامپ استروبوسکوپ که نور را در فواصل زمانی کوتاه و دقیق منتشر می‌کند، به دستگاه‌هایی پرکاربرد در صنایع مختلف تبدیل شدند.

با توسعه الکترونیک و ظهور دستگاه استروبوسکوپ دیجیتال، دقت  چرخش‌نما در سنجش حرکت افزایش یافت. امروزه، استروبوسکوپ‌ها در زمینه‌های زیر کاربرد دارند:

• علمی

• پزشکی

• مهندسی

• سرگرمی

کاربردهای استروبوسکوپ در اندازه‌گیری فرکانس و حرکت

دستگاه استروبوسکوپ در بسیاری از زمینه‌های صنعتی و تحقیقاتی برای اندازه‌گیری و بررسی حرکت اجسام به کار می‌رود.

برخی از مهم‌ترین کاربردهای آن شامل موارد زیر است:

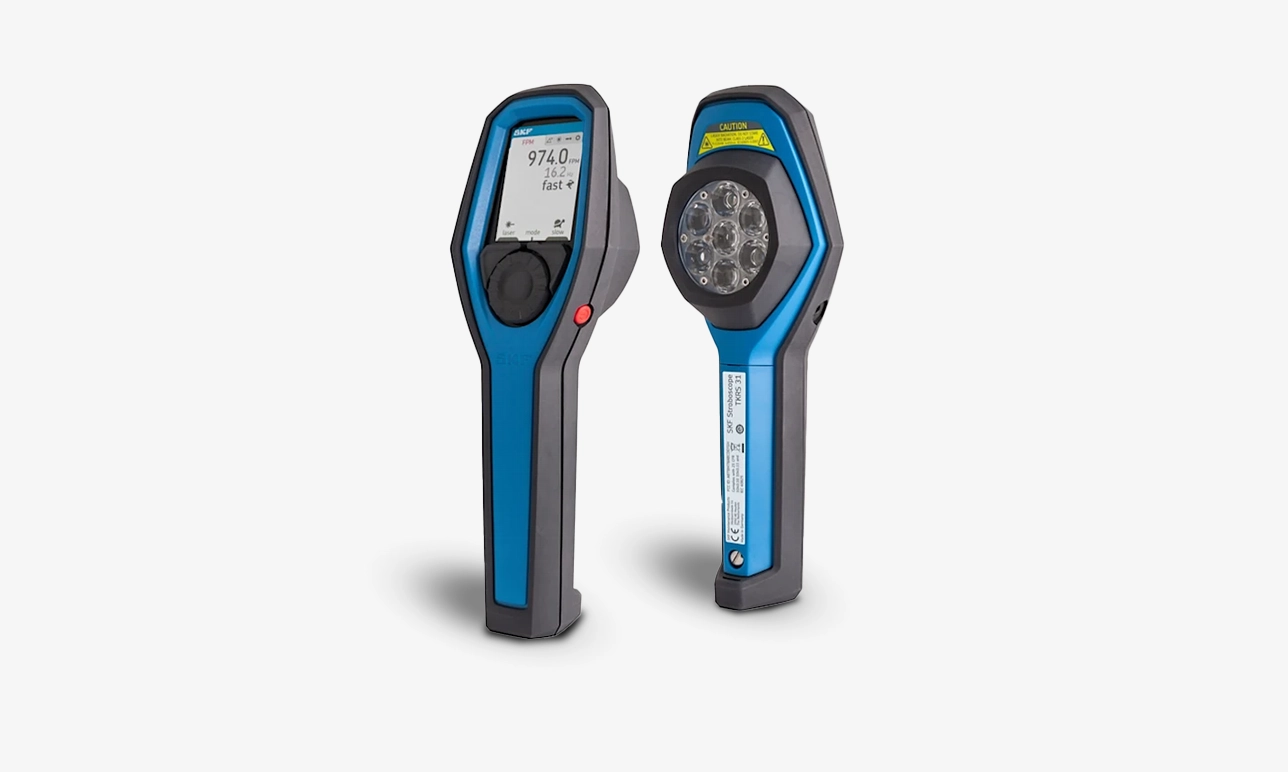

معرفی اجزای اصلی دستگاه استروبوسکوپ

دستگاه استروبوسکوپ یا چرخش نما، از چندین بخش اصلی تشکیل شده است که هر یک وظیفه خاصی در فرآیند سنجش فرکانس و مشاهده حرکت دارند. این اجزا شامل:

1. لامپ استروبوسکوپ

مهم‌ترین بخش دستگاه که وظیفه تابش پالس‌های نور در فواصل زمانی منظم را بر عهده دارد.معمولاً در دستگلاه استروبوسکوپ، از لامپ‌های زنون یا LED استفاده می‌شود که دارای دقت و عمر بالاتری هستند.

2. منبع تغذیه و مدار الکترونیکی

 منبع تغذیه، وظیفه تأمین ولتاژ مورد نیاز برای عملکرد چرخش نما و کنترل میزان نوردهی و فرکانس فلاش‌ها را بر عهده دارد.

3. صفحه نمایش و کنترل‌ها

برخی نمونه های مدرن چرخش نما دارای صفحه نمایش دیجیتالی هستند که فرکانس چشمک‌زدن را نمایش می‌دهد.تنظیمات فرکانس، شدت نور و نوع فلش از طریق دکمه‌ها یا پیچ‌های کنترلی انجام می‌شود.

4. حسگر نوری (در برخی مدل‌ها)

برای تشخیص حرکت شیء و تنظیم خودکار فرکانس فلاش چرخش نما بر اساس آن از حسگر نوری استفاده می‌شود.

5. بدنه و دسته نگه‌دارنده

معمولاً دستگاه به‌صورت دستی یا ثابت بر روی پایه‌های مخصوص استفاده می‌شود.

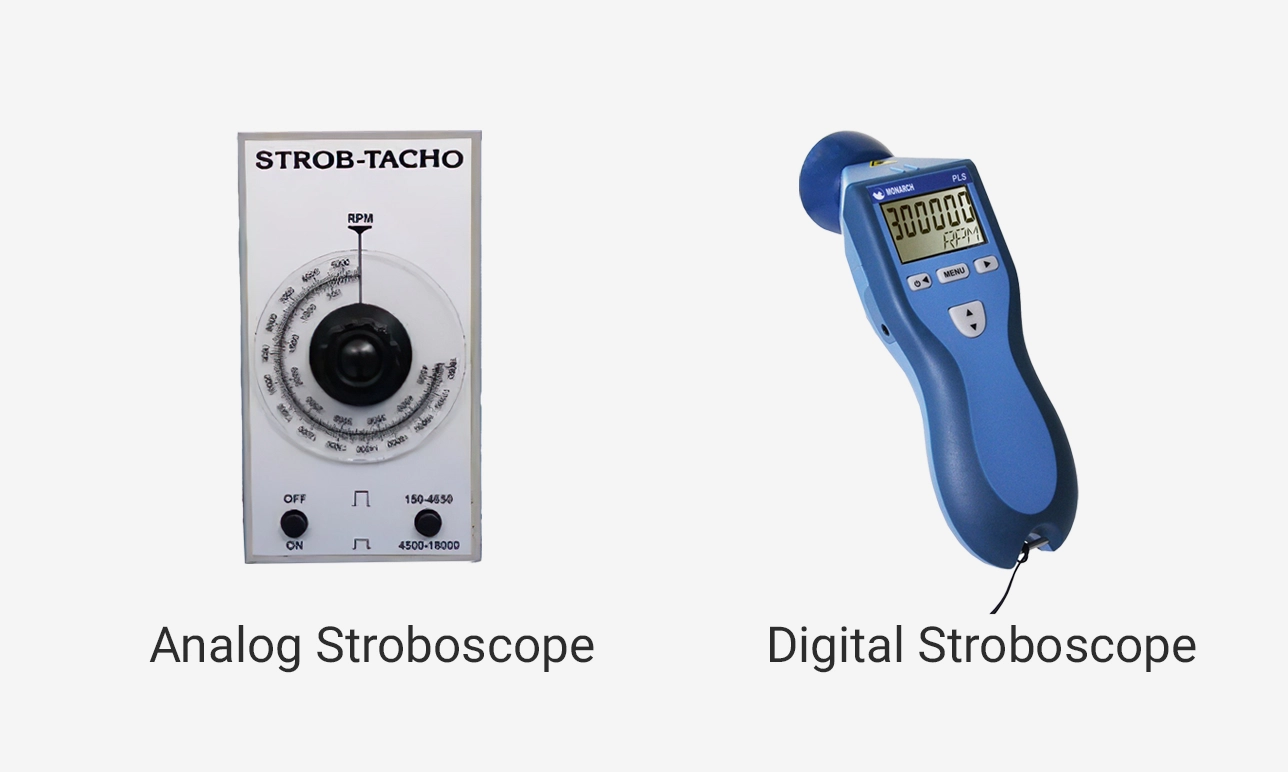

تفاوت استروبوسکوپ‌های آنالوگ و دیجیتال

استروبوسکوپ‌های دیجیتال امروزه به دلیل دقت بالا، امکان تنظیم خودکار و نمایش عددی فرکانس، بیشتر در صنایع پیشرفته، آزمایشگاه‌ها و کاربردهای کنترل کیفیت استفاده می‌شوند. درحالی‌که استروبوسکوپ‌های آنالوگ هنوز در برخی کاربردهای سنتی و ارزان‌تر به کار گرفته می‌شوند.

 در جدول زیر تفاوت استروبوسکوپ آنالوگ و دیجیتال را بررسی کرده‌ایم.

دیسک استروبوسکوپ  (Stroboscopic Disc) و نقش آن در سنجش فرکانس

 دیسک استروبوسکوپی ابزاری است که برای سنجش و تحلیل سرعت چرخش یا ارتعاش اجسام متحرک مورد استفاده قرار می‌گیرد.

این دیسک معمولاً دارای الگوهای خاصی از خطوط، نقاط یا اشکال هندسی است که هنگام روشن شدن توسط لامپ استروبوسکوپ و تنظیم صحیح فرکانس فلاش، به نظر می‌رسد که ثابت مانده‌اند.

5 گام برای سنجش فرکانس با دستگاه استروبوسکوپ

سنجش فرکانس با دستگاه استروبوسکوپ 5 مرحله دارد، که در ادامه آنها را بررسی می کنیم.

۱. آماده‌سازی دستگاه و تنظیم فرکانس فلاشینگ

در اولین مرحله، دستگاه استروبوسکوپ باید برای سنجش فرکانس آماده شود. بسته به نیاز، می‌توان از استروبوسکوپ آنالوگ یا دیجیتال استفاده کرد.

ابتدا، شدت نور و زاویه تابش تنظیم می‌شود تا شرایطی مناسب برای مشاهده حرکت جسم فراهم شود. فاصله بین دستگاه و جسم نیز باید متناسب باشد تا اثر استروبوسکوپ به درستی اعمال گردد.

 پس از تنظیم اولیه، فرکانس فلاش استروبوسکوپ در محدوده‌ای کمتر از مقدار مورد انتظار تنظیم می‌شود تا بتوان آن را به‌تدریج افزایش داد و به مقدار واقعی نزدیک کرد.

۲. تاباندن نور استروبوسکوپ به شیء در حال حرکت

در این مرحله، نور استروبوسکوپ مستقیماً به جسم در حال چرخش یا ارتعاش تابانده می‌شود. این جسم می‌تواند یک چرخ‌دنده، پروانه، موتور الکتریکی یا هر شیء دواری باشد که نیاز به اندازه‌گیری فرکانس آن وجود دارد.

معمولاً از یک چرخش‌نما یا چرخش‌بین برای ساده‌تر کردن مشاهده استفاده می‌شود. فرکانس نوردهی به گونه‌ای تنظیم می‌شود که اثر استروبوسکوپ به‌طور کامل در دید ناظر ظاهر گردد.

در صورت بالا بودن سرعت چرخش جسم، ممکن است نیاز باشد که شدت نور افزایش داده شود تا تصویر واضح‌تر دیده شود.

۳. مشاهده تغییرات ظاهری (ایستا شدن، حرکت کندتر یا معکوس)

پس از تاباندن نور، تغییرات بصری در ظاهر جسم مشاهده می‌شود. اگر فرکانس فلاش با فرکانس واقعی چرخش جسم یکسان نباشد؛ ممکن است به نظر برسد که جسم به‌ آرامی در حال حرکت است یا حتی در جهت مخالف می‌چرخد.

این اثر به دلیل نحوه دریافت اطلاعات توسط چشم انسان و عملکرد مغز در پردازش تصاویر متوالی ایجاد می‌شود. اگر فرکانس تنظیم‌شده کمتر از مقدار واقعی باشد، جسم کندتر از حرکت واقعی خود دیده می‌شود اما اگر مقدار نزدیک به واقعی باشد؛ ممکن است چرخش در جهت معکوس به نظر برسد.

هدف این مرحله، دستیابی به شرایطی است که در آن جسم ظاهراً ثابت دیده شود.

۴. تنظیم فرکانس برای تطبیق با حرکت واقعی شیء

در این مرحله، فرکانس فلاش به‌آرامی تغییر داده می‌شود تا زمانی که جسم کاملاً ثابت به نظر برسد.

 این امر نشان می‌دهد که فرکانس فلاش استروبوسکوپ دقیقاً با فرکانس چرخش یا ارتعاش جسم یکسان شده است.

 در برخی موارد، به دلیل وجود چندین علامت روی چرخش‌نما، ممکن است ابتدا جسم ثابت به نظر برسد اما با بررسی دقیق‌تر، چندین علامت مشابه روی جسم دیده شود که نشان‌دهنده یک ضریب اضافی از فرکانس واقعی است.

در چنین شرایطی، باید مقدار اندازه‌گیری‌شده را تقسیم بر تعداد علامت‌های مشابه کرد تا مقدار واقعی فرکانس به دست آید.

۵. دریافت مقدار دقیق فرکانس چرخش شیء

در نهایت، مقدار دقیق فرکانس چرخش از طریق نمایشگر دستگاه خوانده می‌شود.

در مدل‌های دیجیتال، مقدار دقیق فرکانس به‌صورت عددی نمایش داده می‌شود که کار را آسان‌تر می‌کند و در مدل‌های آنالوگ، کاربر باید مقدار تنظیم‌شده را به‌صورت دستی یادداشت کند.

 اگر از چرخش‌نما استفاده شده باشد؛ بررسی الگوی ثابت‌شده روی آن می‌تواند به تأیید صحت اندازه‌گیری کمک کند. در برخی موارد، اگر جسم دارای چندین نقطه مرجع باشد، مقدار خوانده‌شده باید بر اساس تعداد این نقاط تنظیم شود.

 با این روش، سنجش فرکانس به‌دقت انجام شده و می‌توان از آن برای عیب‌یابی و کنترل فرآیندهای صنعتی استفاده کرد.

از تفاوت دتکتور دودی و حرارتی چه می‌دانید؟

چرخش‌ بین چیست و تفاوت آن با استروبوسکوپ

چرخش‌بین، یک ابزار نوری یا مکانیکی است که برای مشاهده و تحلیل حرکت چرخشی یا ارتعاشی اجسام مورد استفاده قرار می‌گیرد.

چرخش بین معمولاً در تحقیقات علمی و صنعتی برای بررسی دقیق تغییرات حرکتی و سنجش سرعت چرخش کاربرد دارد. برخلاف استروبوسکوپ که از نور پالس‌دار برای ایجاد اثر ایستایی استفاده می‌کند، چرخش‌ بین اغلب بر مبنای تغییرات بصری در الگوهای مشخص (مانند نقاط مرجع یا خطوط مشخص روی یک جسم) کار می‌کند. این ابزار می‌تواند به‌صورت دیجیتالی یا آنالوگ عمل کند و برای تحلیل حرکت در محیط‌هایی که تغییرات فرکانس نیاز به دقت بالایی دارد، مفید است.

مقایسه چرخش‌بین با استروبوسکوپ

جدول زیر تفاوت‌های اصلی بین چرخش‌بین و استروبوسکوپ را نشان می‌دهد:



کاربردهای چرخش‌بین در صنایع و تحقیقات

• تحقیقات علمی: بررسی رفتار چرخشی و ارتعاشی در سیستم‌های مکانیکی و بیومکانیکی.

• صنعت خودروسازی: تحلیل عملکرد قطعات دوار مانند میل‌لنگ و چرخ‌دنده‌ها.

• کنترل کیفیت: بررسی سرعت چرخش و هم‌ترازی اجسام متحرک در خطوط تولید.

• مهندسی پزشکی: مطالعه حرکات عضلانی و تحلیل الگوهای حرکتی.

• صنایع هوافضا: بررسی عملکرد توربین‌ها و پره‌های موتورهای جت.

• تست تجهیزات الکترومکانیکی: ارزیابی پایداری و تنظیم دقیق سرعت در موتورها و ژنراتورها.

چرخش‌بین و  دستگاه استروبوسکوپ هر دو ابزارهای مهمی برای بررسی حرکت چرخشی هستند، اما هر کدام بسته به نوع کاربرد، مزایا و محدودیت‌های خاص خود را دارند.

لامپ استروبوسکوپ و نقش آن در عملکرد دستگاه

لامپ استروبوسکوپ یکی از اجزای اصلی دستگاه‌های استروبوسکوپی است که وظیفه تولید پالس‌های نوری در فواصل زمانی منظم را بر عهده دارد.

این لامپ‌ها بسته به نوع فناوری به‌کاررفته در آن‌ها، ویژگی‌های مختلفی از نظر شدت نور، سرعت پاسخگویی، مصرف انرژی و طول عمر دارند.

 انتخاب نوع مناسب لامپ تأثیر مستقیمی بر دقت سنجش فرکانس، وضوح تصویر مشاهده‌شده و عملکرد دستگاه استروبوسکوپ دارد.

تاثیر کیفیت نور بر دقت سنجش فرکانس

کیفیت نور  دستگاه استروبوسکوپ،  تأثیر بسزایی در دقت اندازه‌گیری فرکانس حرکت اجسام دارد. نور باید دارای شدت کافی باشد تا در سرعت‌های بالا نیز بتوان تغییرات حرکتی را مشاهده کرد.

در استروبوسکوپ‌های پیشرفته، لامپ LED و زنون به دلیل شدت نور بالا و سرعت پاسخگویی سریع، دقت بیشتری در اندازه‌گیری فرکانس فراهم می‌کنند. لامپ‌های با نور ضعیف یا یکنواختی کم می‌توانند باعث خطای بصری شده و دقت اندازه‌گیری را کاهش دهند.

نحوه نگهداری و افزایش عمر مفید لامپ استروبوسکوپ

برای افزایش عمر مفید و کارایی لامپ‌های استروبوسکوپی، رعایت نکات زیر ضروری است:

• تنظیم شدت نور متناسب با نیاز: استفاده بیش‌ازحد از حداکثر شدت نور باعث کاهش عمر لامپ می‌شود.

• تهویه مناسب دستگاه: جلوگیری از داغ شدن بیش‌ازحد لامپ، مخصوصاً در مدل‌های زنون و هالوژن.

• استفاده از منابع تغذیه پایدار: نوسانات برق می‌توانند باعث خرابی سریع‌تر لامپ شوند.

• تمیز کردن دوره‌ای لامپ: گردوغبار و آلودگی می‌توانند شدت نور را کاهش داده و عملکرد دستگاه را تحت تأثیر قرار دهند.

• جایگزینی به‌موقع لامپ: استفاده از لامپ‌های با عمر منقضی شده می‌تواند دقت سنجش را پایین بیاورد و نیاز به تنظیمات مداوم ایجاد کند.

نتیجه‌گیری

سنجش فرکانس با دستگاه استروبوسکوپ یک روش غیر تماسی، دقیق و سریع برای اندازه‌گیری سرعت چرخش و ارتعاش اجسام است. این فرآیند شامل تنظیم فرکانس فلاشینگ، تاباندن نور به چرخش‌نما یا جسم متحرک، و مشاهده تغییرات ظاهری آن است.

اثر استروبوسکوپ باعث می‌شود که جسم در فرکانس مشخصی ایستا یا کند دیده شود؛ که امکان تعیین دقیق سرعت چرخش را فراهم می‌کند.

در برخی شرایط، چرخش‌بین می‌تواند جایگزین مناسبی برای اندازه‌گیری حرکت باشد.

آمازون ابزار با ارائه انواع استروبوسکوپ برای هر صنعت و آزمایشگاه، بهترین انتخاب شما است؛ چرا که آمازون ابزار کالای درخواستی شما را با ارائه گواهی اصالت کالا به شما تحویل می‌دهد. برای خرید انواع استروبوسکوپ و دریافت قیمت، کافی است محصول مورد نظر خود را جستجو کنید؛ یا در صورت عدم وجود کالا، درخواست تامین کالا را به آمازون ابزار بدهید.

سوالات پر تکرار

۱. استروبوسکوپ چیست و چگونه کار می‌کند؟

این دستگاه با تاباندن پالس‌های نوری در فواصل زمانی منظم، باعث ایجاد اثر استروبوسکوپ می‌شود، که در آن جسم متحرک به نظر می‌رسد ثابت یا کند شده است. این ویژگی به مهندسان و محققان امکان می‌دهد فرکانس حرکت را بدون تماس مستقیم با شیء اندازه‌گیری کنند.

۲. تفاوت بین استروبوسکوپ آنالوگ و دیجیتال چیست؟

استروبسکوپ آنالوگ از پیچ‌های مکانیکی برای تنظیم فرکانس فلاش استفاده می‌کند و خواندن مقدار دقیق فرکانس به مهارت کاربر بستگی دارد.

 در مقابل، استروبوسکوپ دیجیتال دارای نمایشگر عددی است که مقدار دقیق فرکانس را نشان می‌دهد.

۳. چه نوع لامپ‌هایی در استروبوسکوپ استفاده می‌شود ؟

سه نوع لامپ استروبوسکوپ شامل LED، زنون و هالوژن هستند.
