علائم اختصاری ولو و شیرآلات صنعتی
۲۱ اسفند ۱۴۰۳ _ ۱۶:۱۲

در نقشه فنی و دیاگرام شیر صنعتی، از علامتهای اختصاری مختلفی برای نمایش انواع شیرآلات استفاده میشود. این علائم به مهندسان و تکنسینها کمک میکند تا به سرعت نوع و عملکرد شیرها را در سیستمهای پایپینگ و کنترل جریان تشخیص دهند.
در طراحی سیستمهای صنعتی، دیاگرام ولو و نقشه شیر صنعتی نقش مهمی دارند. این نقشهها شامل نماد شیرآلات در نقشهها و همچنین نقاط جایگذاری ابزار دقیق در سیستم لوله کشی هستند. علامت اختصاری ولوها در این دیاگرامها به وضوح نوع عملکرد و کاربرد آنها را نشان میدهد.
برای کسب اطلاعات از قیمت اتصالات ابزار دقیق، کافی است محصول مورد نظر خود را ثبت استعلام کنید.
در نهایت، شناخت اصطلاحات شیرهای صنعتی و علائم اختصاری آنها در نقشهکشی و طراحی سیستمهای لولهکشی صنعتی بسیار ضروری است. مهندسان با استفاده از نقشه ولو و دیاگرام شیر صنعتی، بهینهترین مسیرها را برای کنترل و مدیریت جریان سیالات طراحی میکنند.
برای اطلاع از آخرین قیمت کنترل ولو و مشخصات فنی آنها، میتوانید به آمازون ابزار مراجعه کرده و با بررسی مدلهای مختلف، گزینه مناسب برای نیاز صنعتی خود را انتخاب و خریداری نمایید.
انواع شیرهای صنعتی در علامت اختصاری ولوها
انواع شیرهای صنعتی که هرکدام با علامت اختصاری خاص خود در نقشه شیر صنعتی و دیاگرام ولو نمایش داده میشوند؛ وظیفه کنترل، تنظیم یا قطع و وصل جریان سیالات را بر عهده دارند.
1. Gate Valve (شیر دروازهای) در علائم اختصاری یا نماد شیرآلات در نقشه ها
شیر دروازهای یکی از رایجترین انواع شیرهای صنعتی است که برای باز و بسته کردن کامل جریان استفاده میشود. این شیر برای تنظیم جریان مناسب نیست و عمدتاً در خطوط لولهای که نیاز به قطع و وصل کامل جریان دارند، کاربرد دارد.
علامت اختصاری: GV
2. Globe Valve (شیر کروی) در اصطلاحات شیرهای صنعتی
شیر کروی برای کنترل جریان سیال با استفاده از یک دیسک متحرک که در برابر یک نشیمنگاه قرار میگیرد، طراحی شده است. این شیر برای تنظیم و کنترل دبی مناسب است و نسبت به شیر دروازهای افت فشار بیشتری دارد.
علامت اختصاری: GLV
3. Ball Valve (شیر توپی) در علائم اختصاری یا نماد شیرآلات در نقشه ها
شیر توپی دارای یک توپ چرخان در داخل بدنه خود است که با چرخش 90 درجهای، مسیر جریان را باز یا بسته میکند. این شیر برای عملکرد سریع و بدون نشتی در سیستمهای صنعتی استفاده میشود. روی این شیر ها دو حرف s , o حک شده است.علامت s و o روی شیر آب یا گاز، به ترتیب نشانگر بسته یا باز بودن شیر است.
علامت اختصاری: BV
4. Butterfly Valve (شیر پروانهای)
شیر پروانهای دارای یک دیسک چرخان در وسط بدنه است که با چرخش یک محور، جریان سیال را کنترل میکند. این شیر به دلیل طراحی ساده و وزن کم، در سیستمهای بزرگ مورد استفاده قرار میگیرد.علامت اختصاری شیر پروانه ای BFV است
علامت اختصاری: BFV
5. Check Valve (شیر یکطرفه)
شیر یکطرفه به گونهای طراحی شده است که از برگشت سیال جلوگیری کند. این شیر به طور خودکار با فشار سیال باز شده و در صورت کاهش فشار یا جریان معکوس بسته میشود. علامت اختصاری شیر یکطرفه CV است.
علامت اختصاری: CV

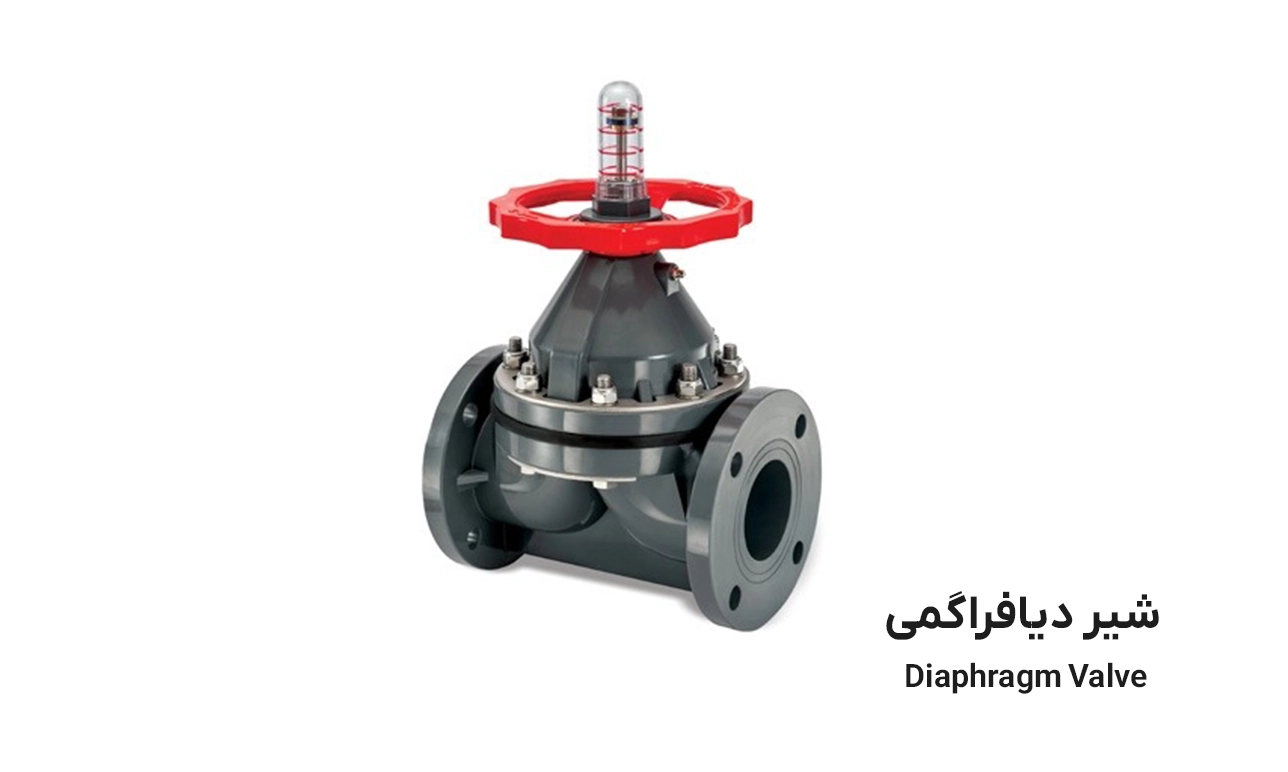

6. Diaphragm Valve (شیر دیافراگمی)
این نوع شیر از یک دیافراگم انعطافپذیر برای کنترل جریان سیال استفاده میکند. شیرهای دیافراگمی برای کنترل سیالات خورنده و دوغابها بسیار مناسب هستند.
7. Plug Valve (شیر سماوری) در علامت اختصاری ولوها
شیر سماوری دارای یک پلاگ مخروطی شکل است که با چرخش درون بدنه شیر، مسیر جریان را باز یا بسته میکند. این شیر برای قطع و وصل سریع جریان مورد استفاده قرار میگیرد.
علامت اختصاری: PV

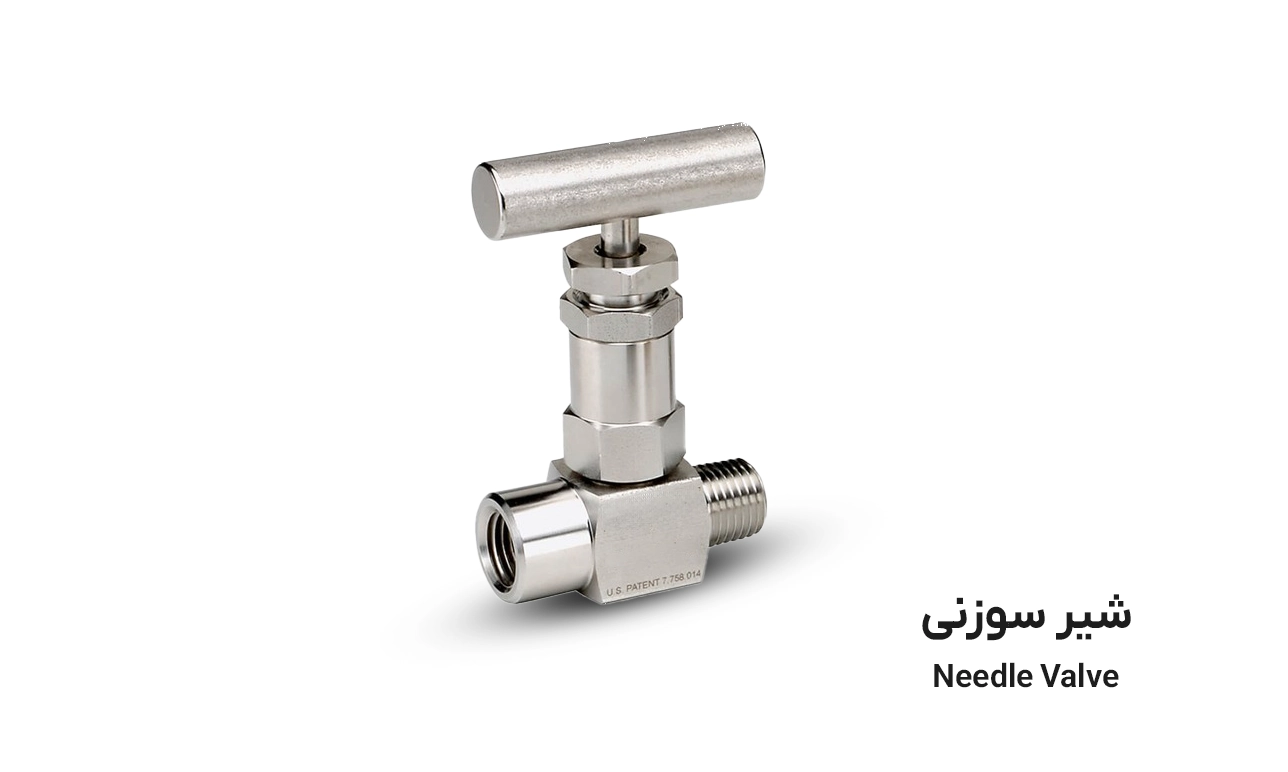

8. Needle Valve (شیر سوزنی) در دیاگرام پایپینگ
شیر سوزنی برای کنترل دقیق جریان سیالات در سیستمهای فشار بالا استفاده میشود. این شیر دارای یک ساقه باریک و مخروطی است که به آرامی درون نشیمنگاه حرکت میکند.
9. Pinch Valve (شیر پینچ) در علائم اختصاری ولو
شیر پینچ از یک لوله انعطافپذیر برای کنترل جریان سیال استفاده میکند. این شیرها برای کنترل سیالات دارای ذرات معلق و دوغابها کاربرد دارند.

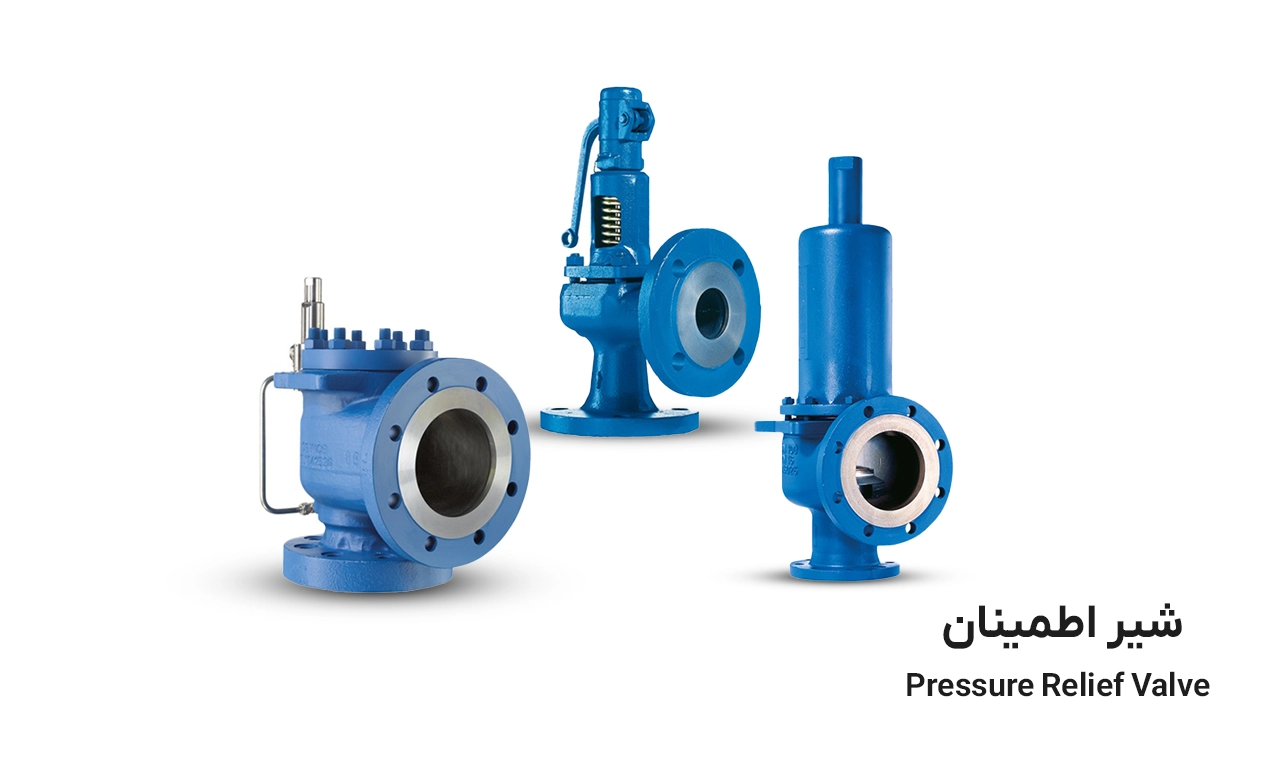

10. Pressure Relief Valve (شیر اطمینان)
شیر اطمینان برای جلوگیری از افزایش بیش از حد فشار در سیستمهای صنعتی طراحی شده است. این شیر در صورت افزایش فشار، به طور خودکار باز شده و مقدار اضافی سیال را تخلیه میکند. علامت اختصاری شیر فشار شکن،PRV است.
علامت اختصاری: PRV
11. Safety Valve (شیر ایمنی) در علائم اختصاری یا نماد شیرآلات در نقشه ها
شیر ایمنی عملکردی مشابه شیر اطمینان دارد، اما معمولاً در سیستمهایی که دارای فشار بسیار بالا هستند، مورد استفاده قرار میگیرد. این شیرها از آسیب به تجهیزات و لولهها جلوگیری میکنند.
علامت اختصاری: SV

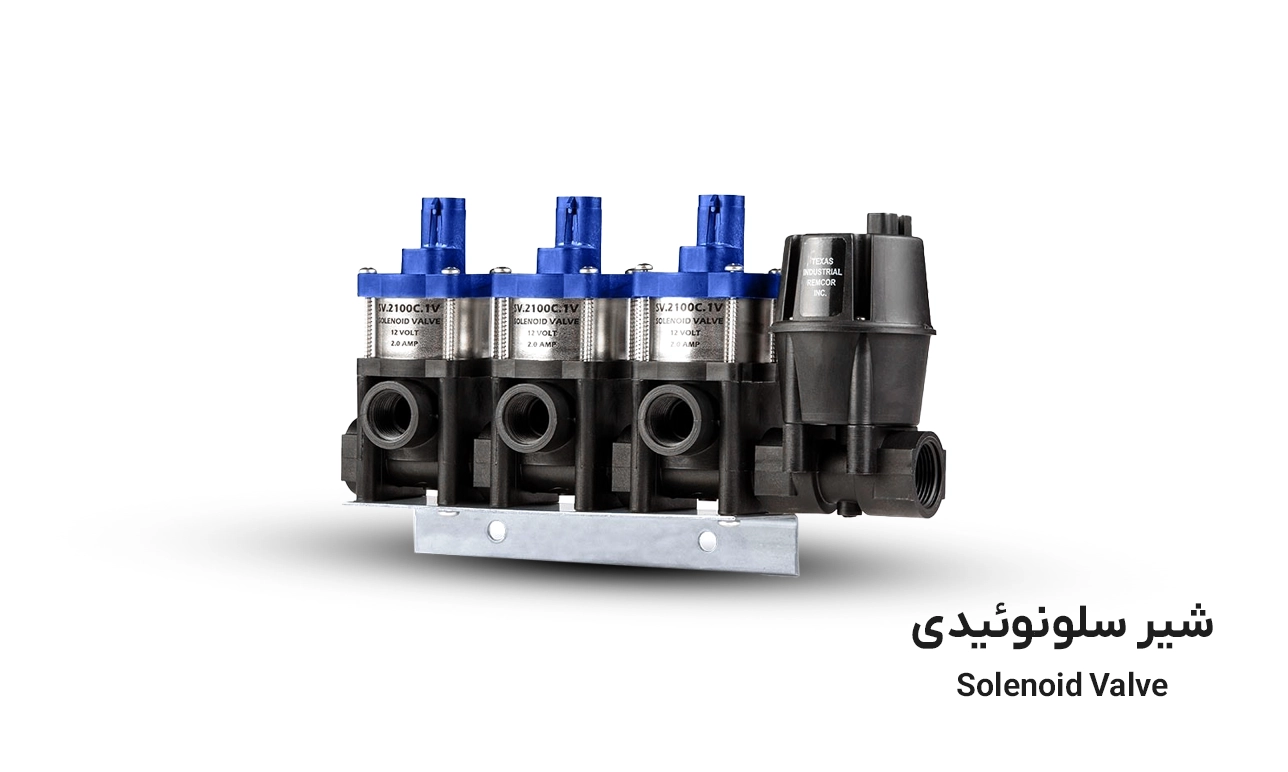

12. Solenoid Valve (شیر سلونوئیدی)
شیر سلونوئیدی به وسیله یک سیمپیچ الکتریکی کنترل میشود و برای باز و بسته کردن جریان به صورت خودکار در سیستمهای کنترلی استفاده میشود.
13. Control Valve (شیر کنترلی)
شیر کنترلی برای تنظیم دقیق دبی سیال در سیستمهای اتوماسیون صنعتی استفاده میشود. این شیرها معمولاً با عملگرهای الکتریکی یا پنوماتیکی کنترل میشوند.
علامت اختصاری: CV
14. Breather Valve (شیر خنثیکننده)
این شیرها برای جلوگیری از ایجاد فشار یا خلأ بیش از حد در مخازن ذخیرهسازی طراحی شدهاند. با تنظیم فشار داخل مخزن، از آسیب به ساختار مخزن و نشت سیال جلوگیری میکنند.
15. Temperature Control Valve (شیر کنترل دما)
این شیرها برای تنظیم دمای سیال در سیستمهای حرارتی استفاده میشوند. با تنظیم جریان سیال گرم یا سرد، دمای مطلوب را حفظ میکنند.
16. Level Control Valve (شیر کنترل سطح)
برای حفظ سطح معینی از سیال در مخازن استفاده میشود. این شیرها با تنظیم جریان ورودی یا خروجی، سطح سیال را در محدوده مطلوب نگه میدارند.
17. Flow Control Valve (شیر کنترل جریان)
این شیرها برای تنظیم دقیق جریان سیال در سیستمهای صنعتی به کار میروند. با تغییر مقطع عبور سیال، دبی مورد نظر را تأمین میکنند.
18. Pressure Control Valve (شیر کنترل فشار)
برای تنظیم و حفظ فشار سیال در محدوده مشخص استفاده میشوند. این شیرها با کاهش یا افزایش جریان، فشار سیستم را کنترل میکنند.
19. Sampling Valve (شیر نمونهبرداری)
این شیرها برای برداشت نمونههای سیال از خطوط لوله یا مخازن به منظور آزمایش و کنترل کیفیت استفاده میشوند.
20. Drain Valve (شیر تخلیه)
برای تخلیه سیالات از سیستمها، مخازن یا تجهیزات به منظور تعمیر و نگهداری یا جلوگیری از انباشت مواد ناخواسته به کار میروند.
متریال شیرآلات صنعتی
متریال شیرآلات صنعتی بسته به نوع کاربرد، فشار و دمای سیال انتخاب میشود و از اصطلاحات شیرهای صنعتی به شمار میرود.
21. Cast Iron (چدن) در علائم اختصاری یا نماد شیرآلات در نقشه ها
چدن مادهای با مقاومت بالا در برابر سایش و خوردگی است که برای ساخت برخی از انواع شیرآلات صنعتی استفاده میشود.
22. Carbon Steel (فولاد کربنی)
فولاد کربنی یکی از متداولترین مواد برای ساخت شیرهای صنعتی است که مقاومت بالایی در برابر فشار و حرارت دارد.
23. Stainless Steel (فولاد ضد زنگ) در علامت اختصاری ولوها
فولاد ضد زنگ به دلیل مقاومت در برابر زنگزدگی و خوردگی، در بسیاری از صنایع از جمله صنایع غذایی و شیمیایی مورد استفاده قرار میگیرد.
استانداردهای مهم در شیرآلات صنعتی
آشنایی با اصطلاحات شیرهای صنعتی به درک درست استانداردهای مرتبط نیز کمک می نماید.
24. ANSI / ASME (استانداردهای آمریکایی)
این استانداردها مشخصات فنی و الزامات طراحی انواع شیرآلات صنعتی را تعیین میکنند.
25. API 6D / API 598 (استانداردهای API برای شیرها)
استانداردهای API شامل مقررات مربوط به طراحی، آزمایش و عملکرد شیرهای صنعتی میشوند.
26. ISO 5211 (استاندارد برای اتصال عملگرها)
این استاندارد مشخصات مربوط به نحوه اتصال عملگرها به شیرهای صنعتی را تعیین میکند.
27. DIN / EN (استانداردهای اروپایی)
استانداردهای اروپایی برای مشخص کردن ویژگیهای طراحی و ساخت شیرهای صنعتی به کار میروند.
28. NACE MR0175 (استاندارد مقاومت به خوردگی در محیط ترش)
این استاندارد مقاومت مواد در برابر محیطهای حاوی گازهای خورنده را تعیین میکند.
انواع اتصالات شیرآلات صنعتی
انتخاب صحیح اتصالات شیرهای صنعتی، به عملرکد درست آنها کمک میکند.
29. Flanged Connection (اتصال فلنجی)
اتصال فلنجی یکی از متداولترین روشهای اتصال شیرها به لولهها است که برای تسهیل نصب و تعمیرات استفاده میشود.
30. Threaded Connection (اتصال رزوهای)
این روش اتصال برای شیرهای کوچکتر و سیستمهایی با فشار کم استفاده میشود.
31. Socket Weld (اتصال سوکتی جوشی) در اصطلاحات شیرهای صنعتی
در این روش اتصال، لوله به داخل سوکت جوش داده میشود و باعث ایجاد یک اتصال قوی و بدون نشتی میشود.
علامت اختصاری: SW
32. Butt Weld (اتصال جوشی سر به سر)
این نوع اتصال معمولاً در سیستمهای فشار بالا استفاده میشود و از طریق جوشکاری مستقیم دو لوله به یکدیگر انجام میشود.
علامت اختصاری: BW
33. Wafer Type (اتصال ویفری) در علامت اختصاری ولوها
در این نوع اتصال، شیر بین دو فلنج لوله قرار میگیرد و توسط پیچها محکم میشود.
34. Lug Type (اتصال لاگی) در علامت اختصاری ولوها
در این روش، شیر دارای گوشههای مخصوصی است که امکان نصب و جداسازی آسانتر را فراهم میکند.
ویژگیهای ایمنی و خاص شیرآلات صنعتی
آشنایی با ویژگی های خاص شیرآلات صنعتی، در انتخاب دقیق آنها به ما کمک می کند.
35. Fire Safe Design (طراحی مقاوم در برابر آتش)
این ویژگی تضمین میکند که شیر در هنگام آتشسوزی همچنان قادر به عملکرد ایمن خواهد بود.
36. Anti-Cavitation (ضد کاویتاسیون) در اصطلاحات شیرهای صنعتی
این ویژگی برای جلوگیری از ایجاد حبابهای کاویتاسیونی در شیرها طراحی شده است.
کاویتاسیون یک پدیده فیزیکی است و زمانی رخ میدهد که فشار سیال در یک نقطه از سیستم به کمتر از فشار بخار آن سیال کاهش یابد، و باعث تشکیل حبابهای بخار در مایع شود. این حبابها در نواحی با فشار بالاتر میترکند و باعث ایجاد شوک، لرزش، صدا، و سایش در اجزای داخلی شیر میشوند.
37. Fail-Safe Position (حالت ایمن در خرابی)
شیرهای دارای این قابلیت در صورت خرابی در وضعیت امن و بی خطر باقی میمانند.
نتیجه گیری
در نقشههای فنی و دیاگرامهای شیر صنعتی، استفاده از علامتهای اختصاری شیرآلات به مهندسان و تکنسینها کمک میکند تا بهسادگی نوع و عملکرد ولوها را در سیستمهای پایپینگ و کنترل جریان تشخیص دهند.
دیاگرام ولو و نقشه شیر صنعتی نقش کلیدی در طراحی سیستمهای لولهکشی دارند و با استفاده از نماد شیرآلات در نقشهها، مسیر حرکت سیال و نحوه عملکرد هر ولو مشخص میشود. علامت اختصاری ولوها در این نقشهها باعث درک بهتر نحوه کنترل جریان و کارکرد تجهیزات میشود.
در نهایت، آشنایی با اصطلاحات شیرهای صنعتی و علائم اختصاری آنها برای طراحی و اجرای بهینه سیستمهای پایپینگ ضروری است. استفاده از نقشه ولو و دیاگرام شیر صنعتی به مهندسان امکان میدهد تا بهترین مسیرها را برای مدیریت و کنترل جریان سیالات انتخاب کنند.
