اجزای شیرآلات صنعتی به زبان ساده

۲۲ اسفند ۱۴۰۳ _ ۰۹:۵۵

اجزا شیر صنعتی

تصور کنید در یک پالایشگاه نفت، سیال تحت فشار در میان شبکه‌ای از لوله‌ها در حرکت است. این جریان باید در مسیرهای مشخص هدایت شود؛ در زمان مناسب متوقف گردد یا میزان آن به دقت تنظیم شود.

در این شرایط، نقش شیرآلات صنعتی بیش از هر زمان دیگری اهمیت پیدا می‌کند. انتخاب نادرست یک شیر، می‌تواند باعث افت فشار ناخواسته، نشت سیال یا حتی توقف کل فرآیند تولید شود. اما اجزای ولو صنعتی کدام ها هستند؟ چه تفاوتی میان انواع شیرآلات صنعتی وجود دارد و چگونه می‌توان مناسب‌ترین گزینه را انتخاب کرد؟

اگر به دنبال پاسخ این پرسش‌ها هستید؛ در ادامه مقاله با آمازون ابزار همراه باشید.

مراجعه به تامین کنندگان معتبری نظیر آمازون ابزار، جهت خرید اتصالات ابزار دقیق، اطمینان از اصالت کالا و آسودگی خیال را به دنبال دارد.

11 اجزای شیرآلات صنعتی

کنترل ولو ها یکی از اقلام مهم در خرید تجهیزات ابزار دقیق به شمار می‌آیند. شیرهای صنعتی از اجزای مختلفی تشکیل شده‌اند که به آن‌ها امکان تنظیم جریان را می‌دهند.

اجزا شیرآلات صنعتی

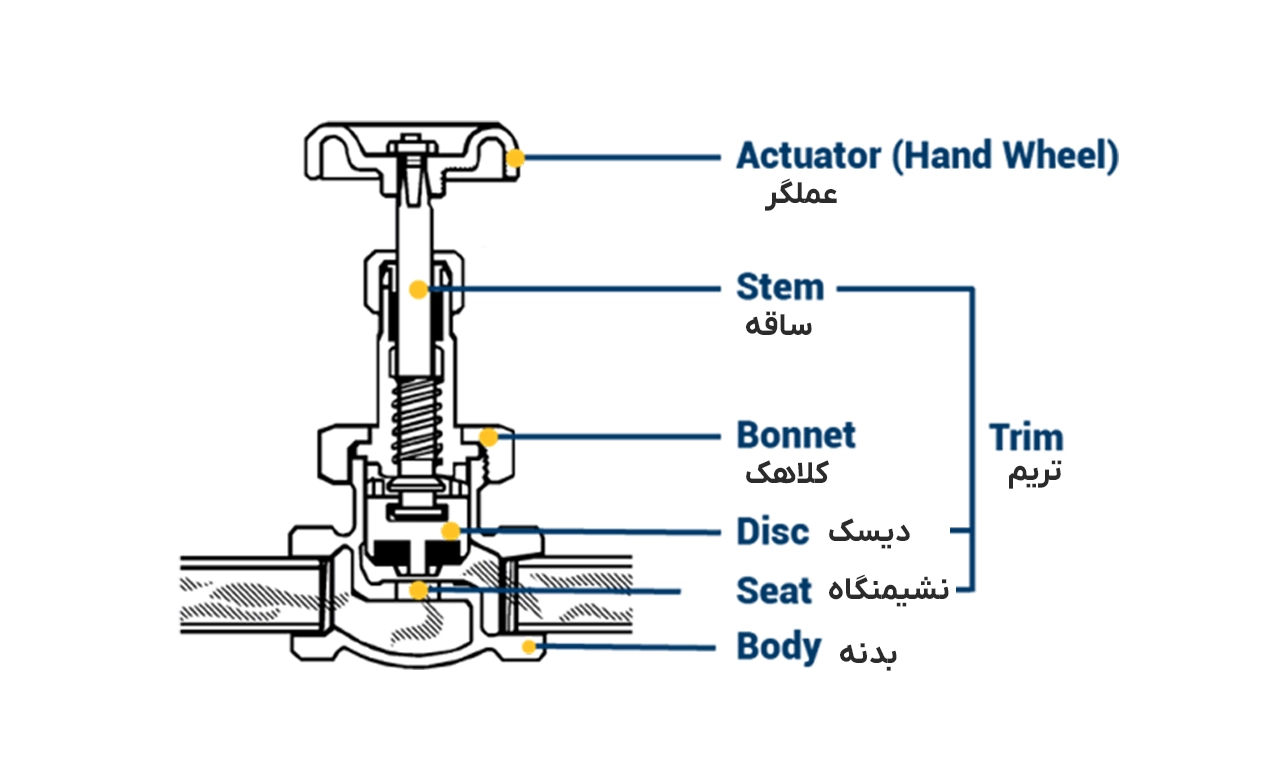

اجزای اصلی طراحی شیر را می‌توان به چهار بخش بدنه، تریم، عملگرها و لوازم جانبی کمکی تقسیم کرد. در ادامه با اجزای کنترل ولو در صنعت پایپینگ و ابزار دقیق  بیشتر آشنا می‌شویم:

  1. بدنه (Valve Body)

محفظه اصلی و بدنه فشار شیر که جریان سیال را در خود نگه می‌دارد. معمولاً از فلزات ریخته‌گری یا فورج‌شده ساخته می‌شود.

  1. کلاهک (Bonnet)

پوششی که دسترسی به اجزای داخلی شیر را برای مونتاژ و نگهداری فراهم می‌کند. ممکن است به بدنه پیچ، جوش یا رزوه شود.

  1. تریم (Trim)

مجموعه‌ای از اجزای داخلی متحرک که جریان سیال را تنظیم می‌کنند. شامل دیسک، گیت، توپ، یا پلاگ بسته به نوع شیر.

  1. نشیمنگاه (Seat)

سطح ثابت داخل شیر که اجزای متحرک (مانند دیسک) برای متوقف کردن جریان روی آن می‌نشیند. دارای ماشین‌کاری دقیق برای آب‌بندی بهتر.

  1. ساقه (Stem)

قطعه‌ای که ارتباط بین عملگر (اکچویتور) و تریم را فراهم می‌کند تا جریان را کنترل کند.

  1. پکینگ (Packing)

حلقه‌های فشرده‌شونده که در اطراف ساقه نصب می‌شوند تا از نشتی جلوگیری کنند. نیاز به تعویض دوره‌ای دارند.

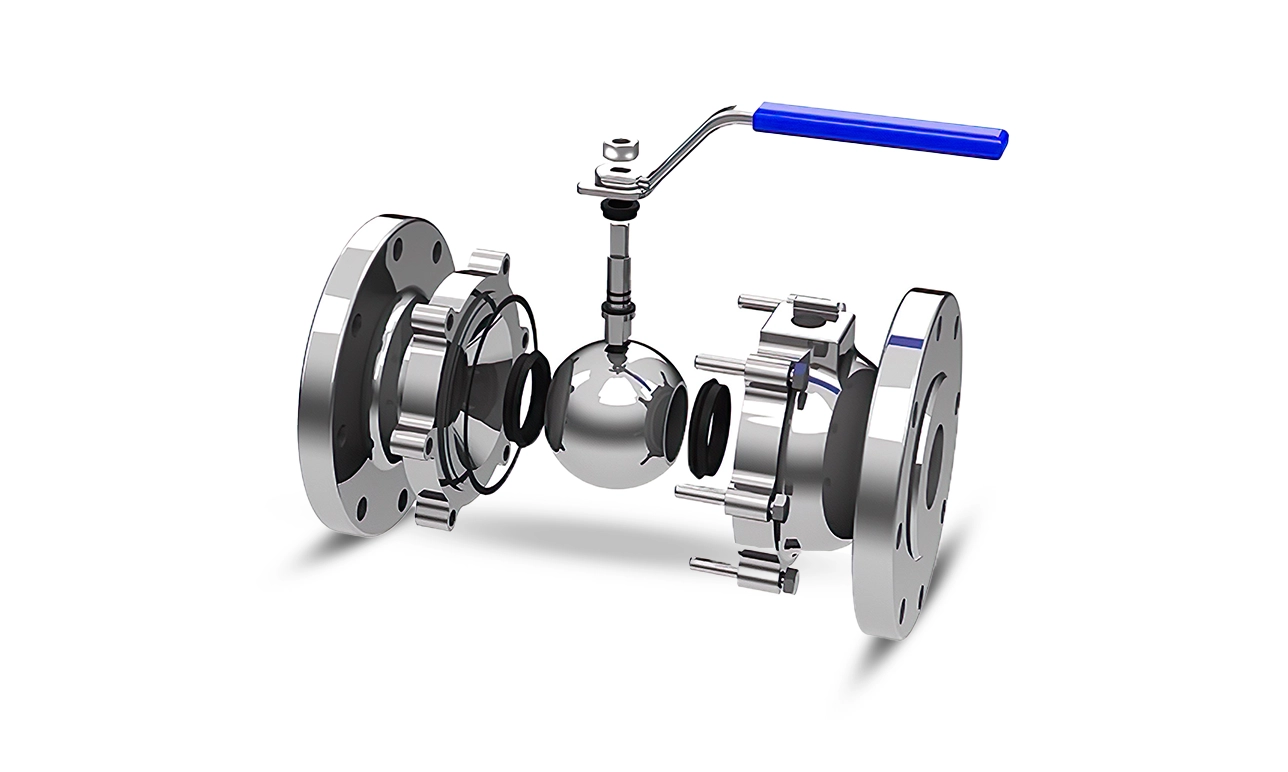

  1. گسکت (Gasket)

واشر آب‌بندی که بین اجزای ثابت (مانند بدنه و کلاهک) قرار می‌گیرد و یک آب‌بندی مطمئن ایجاد می‌کند.

اجزا گسکت

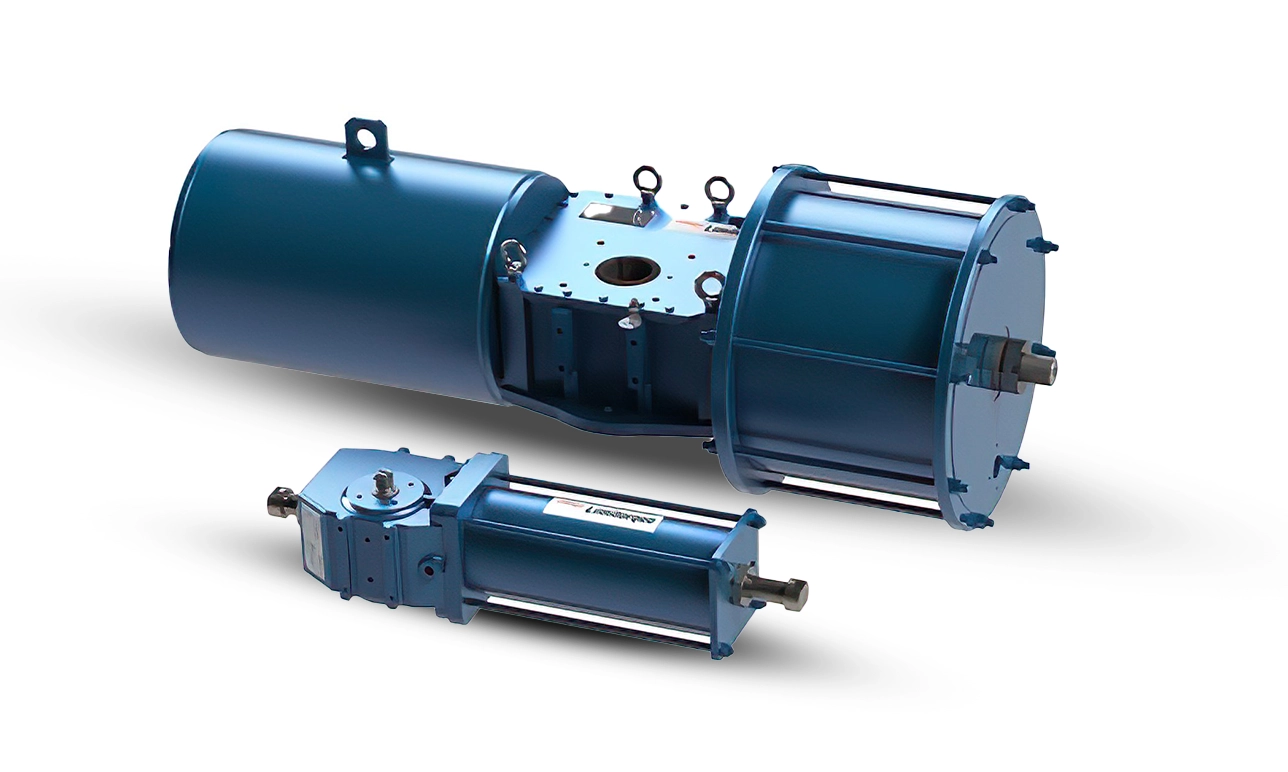

  1. اکچویتور (Actuator)

مکانیزمی که نیروی لازم برای باز و بسته کردن شیر را فراهم می‌کند. انواع مختلفی مانند دستی، پنوماتیکی، هیدرولیکی و الکتریکی دارد.

ساختمان شیرآلات صنعتی

  1. پوزیشنر (Positioner)

کنترل‌کننده‌ای که موقعیت عملگر را برای تنظیم دقیق میزان باز بودن شیر تنظیم می‌کند.

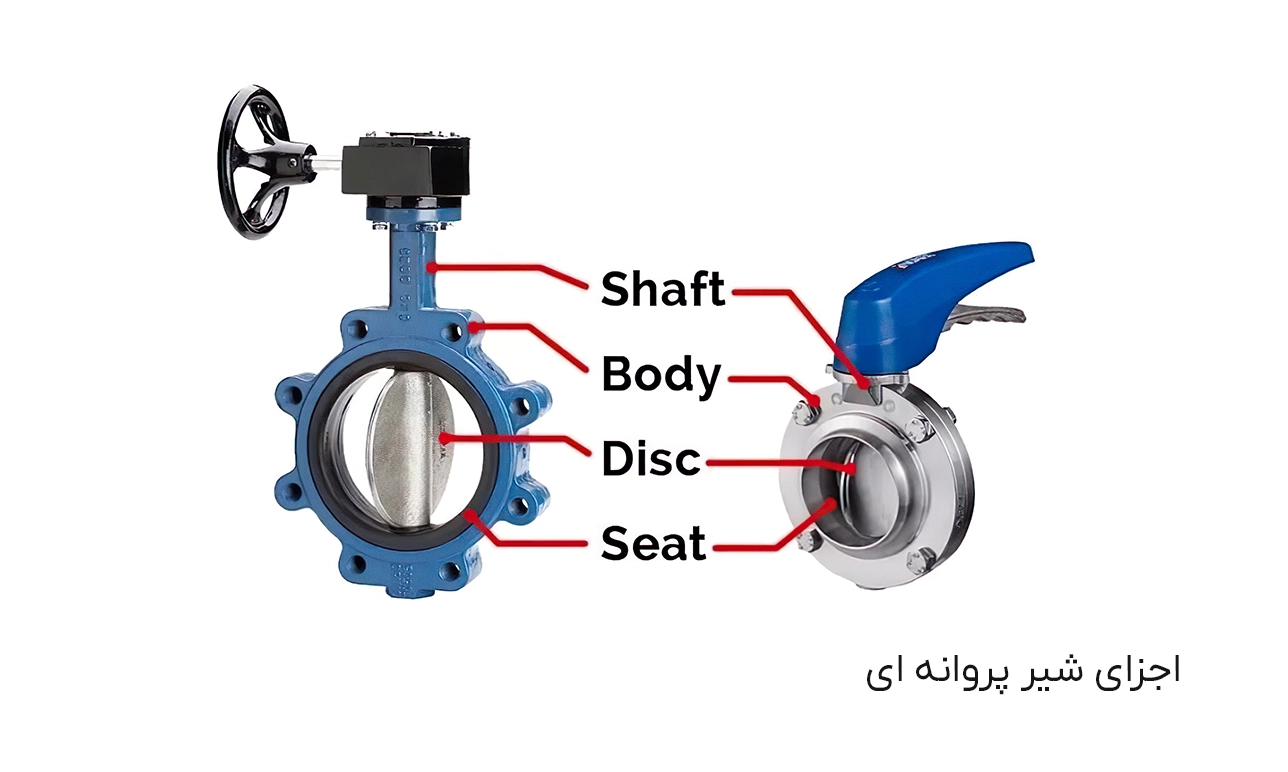

اجزا ولو صنعتی

  1. سوئیچ‌های محدودکننده (Limit Switches)

دستگاه‌های فیدبک که موقعیت باز یا بسته بودن شیر را برای مانیتورینگ نشان می‌دهند.

  1. عملگرهای دنده‌ای (Gear Operators)

مجموعه‌ای از چرخ‌دنده‌ها که اجازه می‌دهند اپراتورهای دستی یا اکچویتورها با نیروی ورودی کمتر، گشتاور بالاتری برای باز و بسته کردن شیر اعمال کنند.

اجزای کنترل ولو

اجزای کنترل ولو گرچه موارد مشترکی با اجزای شیرآلات صنعتی دارد اما مشخصا

  • عملگر
  • پوزیشنر
  • تریم

 اجزای کنترل ولو را تشکیل می‌دهند و نقش موثری را در کنترل هوشمند جریان عبوری ایفا می‌کنند.

مواد سازنده اجزای شیرآلات صنعتی

مواد سازنده اجزای شیرآلات صنعتی تأثیر مستقیمی بر عملکرد، دوام و مقاومت آن‌ها در برابر شرایط محیطی دارند.

فولاد ضدزنگ (Stainless Steel) به دلیل مقاومت بالا در برابر خوردگی و فشار، در صنایع نفت، گاز و پتروشیمی کاربرد زیادی دارد.

فولاد کربنی (Carbon Steel) به دلیل استحکام بالا، در سیستم‌هایی با فشار و دمای بالا مورد استفاده قرار می‌گیرد.

برنج (Brass) و برنز (Bronze) به دلیل مقاومت در برابر زنگ‌زدگی و انعطاف‌پذیری، بیشتر در سیستم‌های آب‌رسانی و صنایع دریایی استفاده می‌شوند.

پلاستیک‌هایی مانند PVC و PTFE به دلیل مقاومت شیمیایی بالا، در سیستم‌های انتقال سیالات خورنده و صنایع دارویی و غذایی کاربرد دارند. انتخاب متریال مناسب بر اساس نوع سیال، دما، فشار و شرایط محیطی انجام می‌شود تا عملکرد بهینه و طول عمر بیشتر شیرآلات تضمین گردد.

نتیجه‌گیری

در انتخاب و نگهداری صحیح انواع شیرهای صنعتی، آشنایی با اجزای شیرآلات صنعتی و عملکرد هر یک از آن‌ها از اهمیت ویژه‌ای برخوردار است.

 شناخت اجزای ولو صنعتی مانند بدنه، تریم، نشیمنگاه و عملگر، به بهبود عملکرد و افزایش طول عمر تجهیزات کمک می‌کند.

همچنین، بررسی کاتالوگ شیرآلات صنعتی و در نظر گرفتن مشخصات فنی هر شیر، امکان انتخاب مناسب برای شرایط عملیاتی مختلف را فراهم می‌سازد.

در کاربردهای حساس مانند انواع شیرآلات صنعتی در صنایع نفت و گاز، استفاده از متریال مقاوم و طراحی استاندارد، نقش مهمی در افزایش ایمنی و بهره‌وری دارد.

علاوه بر این، توجه به اجزای کنترل ولو و تنظیم دقیق آن‌ها، برای کنترل بهینه جریان سیال ضروری است.

 در نهایت، طراحی شیرآلات صنعتی باید به گونه‌ای انجام شود که علاوه بر عملکرد مطمئن، هزینه‌های تعمیر و نگهداری را نیز کاهش دهد.

آمازون ابزار با تامین برندهای معتبر شیرآلات صنعتی، همراه مطمئن  شما در انتخاب و خرید انواع کنترل ولو  و شیرآلات صنعتی است.

سوالات پرتکرار

1. مهم‌ترین اجزای تشکیل‌دهنده شیرآلات صنعتی کدامند؟

اجزای اصلی شیرآلات صنعتی شامل موارد زیر است:

  • بدنه
  • کلاهک تریم
  • نشیمنگاه
  • ساقه
  • پکینگ
  • گسکت
  •  عملگر
  • پوزیشنر

2. چگونه می‌توان بهترین نوع شیر صنعتی را برای یک کاربرد خاص انتخاب کرد؟

انتخاب شیر مناسب به عواملی مانند نوع سیال، فشار، دما، شرایط محیطی، میزان کنترل مورد نیاز و هزینه‌های نگهداری بستگی دارد. برای انتخاب دقیق، مطالعه کاتالوگ شیرآلات صنعتی و مشورت با کارشناسان توصیه می‌شود.

3. چه موادی در ساخت اجزای ولو صنعتی استفاده می‌شوند؟

بسته به شرایط عملیاتی، از فولاد ضدزنگ (Stainless Steel) برای مقاومت در برابر خوردگی، فولاد کربنی (Carbon Steel) برای فشار و دمای بالا، برنج و برنز برای انعطاف‌پذیری و پلاستیک‌هایی مانند PVC و PTFE برای مقاومت شیمیایی استفاده می‌شود.
