کنترل سیال با انواع اکچویتور ولو

۰۷ اسفند ۱۴۰۳ _ ۱۰:۵۲

اکچویتور ولو

در پشت پرده عملکرد دقیق و بی‌وقفه سیستم‌های صنعتی، قطعاتی وجود دارند که بدون جلب توجه، وظیفه باز و بسته کردن مسیر سیالات را بر عهده دارند. اکچویتور ولو یکی از این قطعات کلیدی است که با تبدیل انرژی به حرکت، نقش مهمی در کنترل و مدیریت جریان ایفا می‌کند. از پالایشگاه‌ها گرفته تا نیروگاه‌ها و خطوط تولید، این تجهیزات در کنار شیرهای صنعتی، عملکردی هماهنگ و هوشمند دارند.

اما اکچویتور ولو چیست و چگونه می‌تواند با دقت بالا، فرآیندهای پیچیده را کنترل کند؟ چه تفاوتی بین اکچویتور کنترل ولو و اکچویتور شیر برقی وجود دارد و هرکدام برای چه کاربردی مناسب‌تر هستند؟ اگر به دنبال پاسخی برای این سؤالات هستید تا در خرید اکچویتور به شما کمک کند؛ در ادامه این مقاله با آمازون ابزار همراه باشید.

 ما در آمازون ابزار، با دسترسی به مجموعه‌ای از اکچویتور ولو‌های باکیفیت و برندهای مشهور تجهیزات ابزار دقیق، تجربه‌ای مطمئن از خرید ابزار دقیق را برای صنایع مختلف فراهم کرده‌ایم.

 اکچویتور ولو چیست؟

اکچویتور ولو به انگلیسی Actuator Valve نامیده می‌شود؛ یک دستگاه مکانیکی یا الکترومکانیکی است که برای کنترل حرکت ولو (شیر صنعتی) استفاده می‌شود. عملگر ولو، با دریافت سیگنال از سیستم کنترلی، وظیفه باز و بسته کردن شیر را به صورت خودکار انجام می‌دهند.

 اکچویتور کنترل ولو نقش مهمی در افزایش کارایی و کاهش خطای انسانی در فرآیندهای صنعتی دارد. این دسته از اکچویتور یعنی اکچویتور کنترل ولو ها، بسته به نوع انرژی مورد استفاده، در انواع مختلفی تولید می‌شوند که هرکدام برای کاربردهای خاصی طراحی شده‌اند.

در صنایع مختلف، اکچویتور ولو برای کنترل جریان سیالات و انواع فلومتر صنعتی برای اندازه‌گیری دقیق دبی، نقش کلیدی در بهینه‌سازی فرآیندهای صنعتی ایفا می‌کنند.

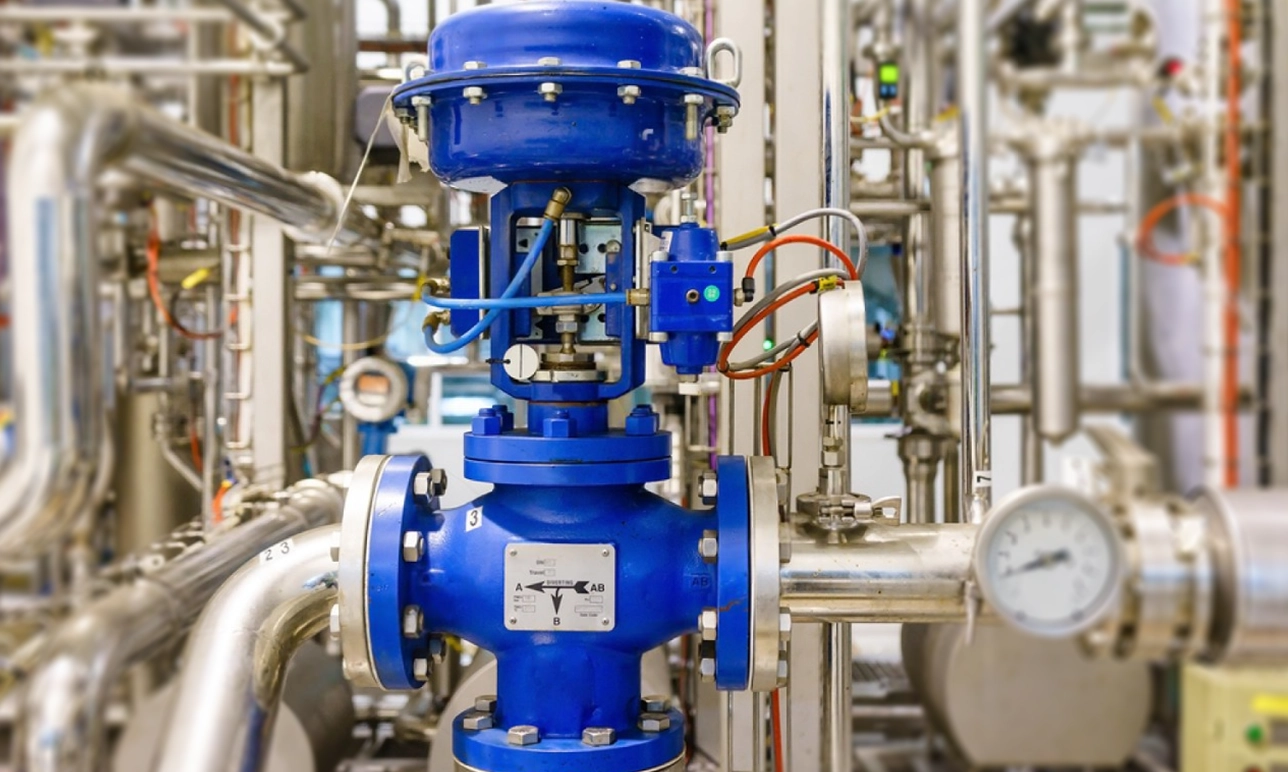

اکچویتور کنترل ولو

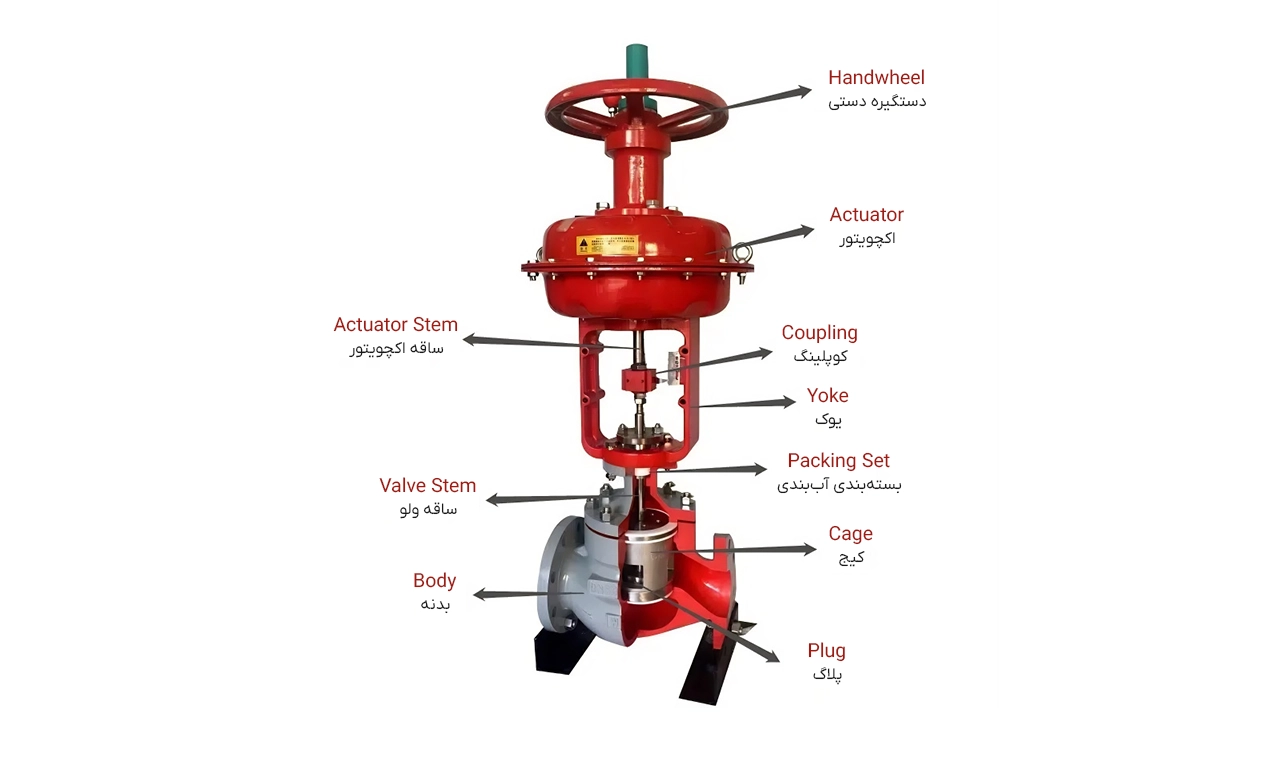

اجزای اکچویتور ولو

در جدول زیر اجزای اصلی اکچویتور ولو و توضیح مختصری درباره هر یک ارائه شده است:

ردیف

نام جزء

توضیحات

1

بدنه (Housing)

محفظه‌ای که از اجزا در برابر عوامل محیطی محافظت می‌کند.

2

محرک اصلی (Power Unit)

واحد تولید نیرو شامل پنوماتیکی، هیدرولیکی یا الکتریکی.

3

پیستون یا دیافراگم (Piston / Diaphragm)

تبدیل فشار هوا یا روغن به حرکت مکانیکی در اکچویتورهای پنوماتیکی و هیدرولیکی.

4

فنر برگشت (Spring Return)

بازگرداندن شیر به موقعیت اولیه در صورت قطع انرژی.

5

محور یا استم (Stem / Shaft)

انتقال نیروی اکچویتور به شیر برای حرکت خطی یا چرخشی.

6

گیربکس (Gear Mechanism)

تنظیم حرکت چرخشی در اکچویتورهای گشتاور بالا.

7

واحد کنترل (Control Unit)

شامل سنسورها و ماژول‌های الکترونیکی برای تنظیم موقعیت شیر.

8

شیرهای کنترلی و سلونوئید (Solenoid Valve)

کنترل ورود و خروج سیال فشرده در اکچویتورهای پنوماتیکی و هیدرولیکی.

9

محدود کننده حرکت (Travel Stop)

جلوگیری از حرکت بیش‌ازحد اکچویتور و جلوگیری از آسیب‌های احتمالی.

10

نشانگر موقعیت (Position Indicator)

نمایش وضعیت باز یا بسته بودن شیر به‌صورت بصری.

این جدول، خلاصه‌ای از اجزای تشکیل‌دهنده اکچویتور ولو است که شناخت آن‌ها در انتخاب و نگهداری بهینه این تجهیز صنعتی کمک می‌کند.

اجزا اکچویتور شیر برقی

هنگام خرید تجهیزات ابزار دقیق، انتخاب اکچویتور ولو مناسب از اهمیت بالایی برخوردار است، زیرا نقش کلیدی در کنترل و تنظیم جریان سیالات در سیستم‌های صنعتی دارد.

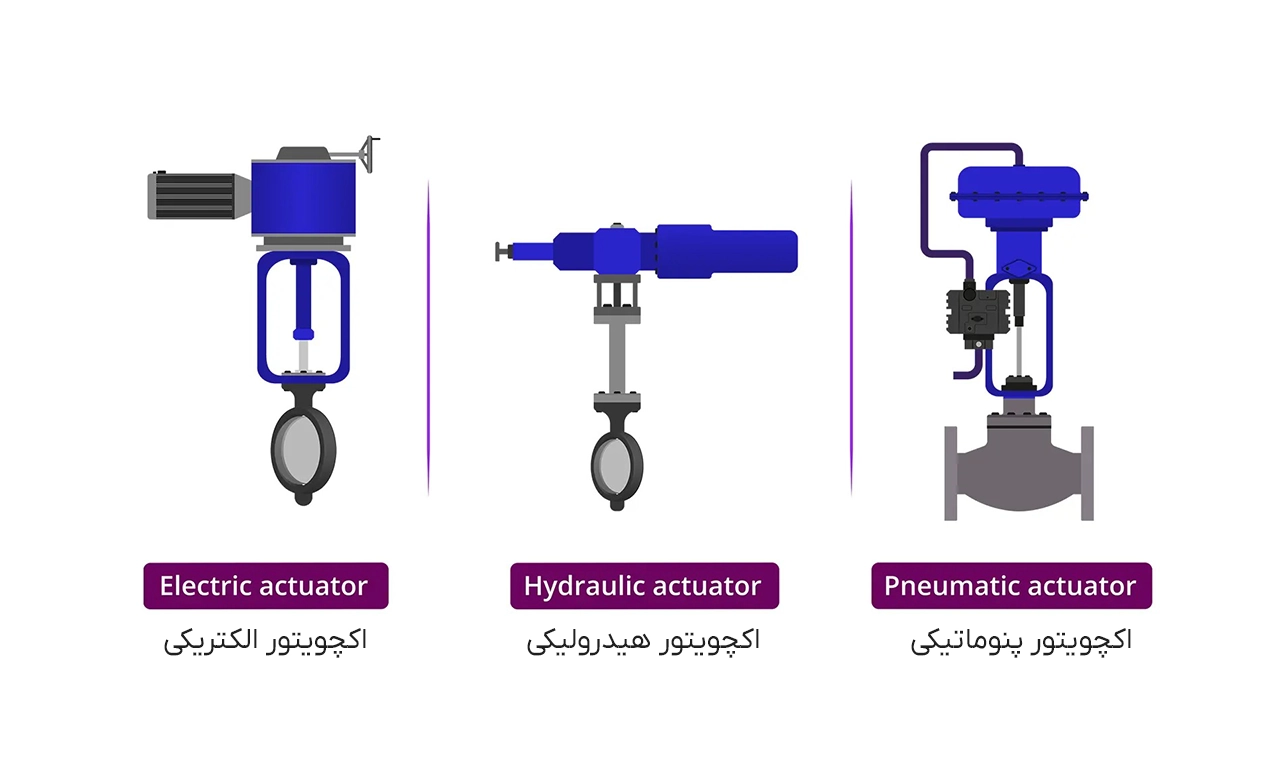

 انواع اکچویتور کنترل ولو

انواع اکچویتور کنترل ولو بر اساس نوع انرژی مصرفی و مکانیسم عملکرد به 4 دسته اصلی تقسیم می‌شوند:

  1.  اکچویتور پنوماتیکی (Pneumatic Actuators)

اکچویتورهای پنوماتیکی با استفاده از هوای فشرده، نیروی لازم برای باز و بسته کردن شیر را تأمین می‌کنند. این نوع اکچویتور ولو، به دلیل سرعت عمل بالا، هزینه کم و قابلیت اطمینان بالا در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد.

 اکچویتور کنترل ولو از نوع پنوماتیکی در صنایعی مانند پتروشیمی، نیروگاه‌ها و تصفیه‌خانه‌های آب کاربرد فراوان دارد.

  1.  اکچویتور هیدرولیکی (Hydraulic Actuators)

اکچویتورهای هیدرولیکی از روغن تحت فشار برای ایجاد نیروی حرکتی استفاده می‌کنند. این نوع اکچویتور ولوها، دارای قدرت بالایی هستند و برای کاربردهایی که به نیروی زیاد نیاز دارند، مانند سیستم‌های کنترل ولوهای بزرگ در صنایع نفت و گاز، مناسب هستند.

 اکچویتور کنترل ولو از نوع هیدرولیکی معمولاً در محیط‌هایی که فشار بالای سیال نیاز است، مورد استفاده قرار می‌گیرد.

  1.  اکچویتور الکتروهیدرولیکی (Electro-Hydraulic Actuators)

اکچویتورهای الکتروهیدرولیکی ترکیبی از سیستم‌های الکتریکی و هیدرولیکی هستند که برای کنترل دقیق‌تر ولوها استفاده می‌شوند. این نوع اکچویتور ولوها، معمولاً در کاربردهایی که نیاز به کنترل هوشمند و سریع دارند، مانند فرآیندهای پتروشیمیایی و نیروگاه‌ها، به کار می‌رود. اکچویتور بال ولو از نوع الکتروهیدرولیکی می‌تواند دقت و عملکرد بالایی را در سیستم‌های کنترلی ارائه دهد.

  1.  اکچویتور الکتریکی (Electric Actuators)

اکچویتورهای الکتریکی با استفاده از نیروی الکتریکی کار می‌کنند و دقت بالایی در تنظیم موقعیت شیر دارند. اکچویتور شیر برقی، به دلیل نیاز به نگهداری کمتر، کاهش مصرف انرژی و کنترل دقیق‌تر، در بسیاری از صنایع مدرن استفاده می‌شود.

 اکچویتور شیر برقی یا الکتریکی، معمولاً در کاربردهای اتوماسیون صنعتی و سیستم‌های کنترل پیشرفته به کار می‌رود.

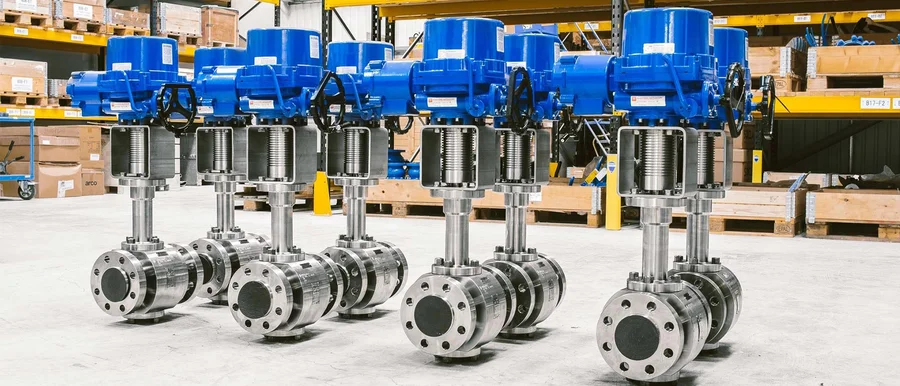

انواع اکچویتور ولو

انواع اکچویتور ولو بر حسب نوع حرکت

 اکچویتور ولوها، بر اساس نوع حرکتی که دارند و نیرویی که از طریق ساقه(Stem) به مَجرابند شیر منتقل می‌کنند؛ به دو دسته اصلی تقسیم می‌شوند:

اکچویتور خطی (Linear Actuators)

این نوع از اکچویتورها حرکت رفت و برگشتی (خطی) دارند و به طور مستقیم نیروی خود را به استم شیر منتقل می‌کنند.

 اکچویتورهای خطی، در شیرهایی مانند گلوب ولو (Globe Valve)، گیت ولو (Gate Valve) و دیافراگمی (Diaphragm Valve) استفاده می‌شود.

اکچویتور چرخشی (Rotary Actuators)

این نوع از اکچویتورها حرکت چرخشی ایجاد کرده و معمولاً برای کنترل شیرهای بال ولو (Ball Valve)، باترفلای ولو (Butterfly Valve) و پلاگ ولو (Plug Valve) استفاده می‌شوند.

اکچویتورهای چرخشی، زاویه چرخش مشخصی دارند (معمولاً 90 یا 180 درجه).

تفاوت اکچویتور شیر برقی و سلونوئید ولو

اکچویتور شیر برقی و سلونوئید ولو هر دو در سیستم‌های کنترلی برای مدیریت جریان سیالات استفاده می‌شوند، اما از نظر نحوه عملکرد، ساختار و کاربرد تفاوت‌های اساسی دارند. در ادامه این تفاوت‌ها را بررسی می‌کنیم:

ویژگی

اکچویتور شیر برقی (Electric Actuator)

سلونوئید ولو (Solenoid Valve)

نحوه عملکرد

تبدیل انرژی الکتریکی به حرکت مکانیکی برای باز و بسته کردن یا تنظیم موقعیت شیر.

استفاده از نیروی الکترومغناطیسی برای باز و بسته کردن مسیر سیال.

نوع حرکت

حرکت چرخشی (Rotary) یا خطی (Linear) بسته به نوع شیر.

حرکت سریع پیستونی (خطی) برای باز و بسته شدن لحظه‌ای.

روش کنترل

امکان کنترل دستی یا خودکار با سیگنال‌های الکتریکی، می‌تواند پیوسته (Modulating) باشد.

فقط در دو حالت باز (ON) و بسته (OFF) عمل می‌کند.

دقت در کنترل

قابلیت تنظیم جریان با دقت بالا.

فقط کنترل صفر و یک (قطع و وصل)، بدون امکان تنظیم تدریجی.

واکنش به تغییرات

سرعت واکنش کمتر اما امکان کنترل دقیق‌تر موقعیت شیر.

پاسخ بسیار سریع به سیگنال الکتریکی.

منبع تغذیه

برق AC یا DC برای حرکت موتور الکتریکی.

برق AC/DC برای ایجاد میدان مغناطیسی در سیم‌پیچ.

مصرف انرژی

مصرف انرژی تنها در هنگام تغییر وضعیت.

در حالت فعال، جریان برق مداوم مصرف می‌شود.

ساختار مکانیکی

شامل موتور الکتریکی، گیربکس، و قطعات متحرک بیشتر.

طراحی ساده‌تر شامل سیم‌پیچ، هسته متحرک و فنر بازگشت.

طول عمر و استهلاک

معمولاً طول عمر بالاتر و نگهداری بیشتری نیاز دارد.

طول عمر کمتر، اما نگهداری آسان‌تر.

فشار کاری

مناسب برای فشارهای بالا.

معمولاً در محدوده فشار متوسط و پایین کار می‌کند.

کاربردها

صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، خطوط تولید، سیستم‌های HVAC، صنایع غذایی و دارویی.

سیستم‌های هیدرولیک و پنوماتیک، کنترل سیالات در دستگاه‌های پزشکی، ماشین‌آلات صنعتی، سیستم‌های آبیاری و خطوط گاز.

مزایا

- امکان کنترل پیوسته و دقیق.

- مناسب برای فرآیندهای صنعتی پیچیده.

- قابلیت عملکرد در شرایط مختلف.

- عملکرد سریع و ساده.

- هزینه پایین‌تر.

- نصب و نگهداری آسان.

معایب

- پیچیدگی بیشتر در نصب و نگهداری.

- هزینه بالاتر.

- محدود به دو وضعیت باز و بسته.

- مصرف مداوم انرژی در حالت فعال.

اگر بخواهیم به صورت ساده صحبت کنیم،شیرهای سلونوئیدی معمولاً کوچک‌تر و جمع‌وجورتر از  اکچویتور شیر برقی (موتوری) هستند.

انتخاب اکچویتور ولو مناسب

انتخاب اکچویتور کنترل ولو مناسب به چندین فاکتور کلیدی بستگی دارد که شامل:

  • نوع ولو (شیر): بسته به نوع شیر مورد استفاده (مثلاً اکچویتور بال ولو، گلوب ولو یا شیر پروانه‌ای)، اکچویتور مناسب انتخاب می‌شود.

  • نوع سیال و شرایط عملیاتی: دما، فشار و ویژگی‌های سیال نقش مهمی در انتخاب اکچویتور دارند.

  • سرعت پاسخ‌گویی: برخی از فرآیندهای صنعتی نیاز به واکنش سریع دارند که اکچویتورهای پنوماتیکی برای این موارد مناسب‌ترند.

  • هزینه و نگهداری: اکچویتورهای الکتریکی معمولاً هزینه اولیه بیشتری دارند اما در بلندمدت هزینه نگهداری کمتری دارند.

 مقایسه انواع اکچویتورها بر اساس عملکرد، هزینه و کاربرد

در جدول زیر، انواع اکچویتورها را بر اساس عملکرد و هزینه مقایسه کرده ایم.

نوع اکچویتور

عملکرد

هزینه

کاربرد

پنوماتیکی

سرعت بالا، عملکرد ساده

کم

صنایع پتروشیمی، نیروگاه‌ها

هیدرولیکی

نیروی بالا، مناسب برای فشار زیاد

متوسط

صنایع نفت و گاز، ماشین‌آلات سنگین

الکتروهیدرولیکی

دقت بالا، ترکیب مزایای هیدرولیکی و الکتریکی

زیاد

صنایع پیشرفته، نیروگاه‌ها

الکتریکی

دقت بالا، مصرف کم انرژی

زیاد

اتوماسیون صنعتی، صنایع مدرن

نتیجه گیری

در دنیای صنعت، اکچویتور ولو نقش اساسی در کنترل و مدیریت جریان سیالات دارد. این تجهیزات با تبدیل انرژی به حرکت، عملکرد دقیق و قابل اعتمادی را در فرآیندهای صنعتی ارائه می‌دهند.

 اما اینکه اکچویتور ولو چیست و کدام نوع آن برای هر کاربرد مناسب‌تر است، به عوامل متعددی مانند نوع شیر، شرایط عملیاتی و نیازهای کنترلی بستگی دارد.

اکچویتور کنترل ولو برای تنظیم جریان به‌صورت پیوسته استفاده می‌شود و در سیستم‌هایی که نیاز به دقت بالا در کنترل دارند، انتخاب ایده‌آلی است.  اکچویتور شیر برقی با عملکرد سریع و دقیق خود، در مواقعی که نیاز به قطع و وصل ناگهانی جریان باشد، مورد استفاده قرار می‌گیرد.

انتخاب صحیح اکچویتور ولو، تأثیر مستقیمی بر بهره‌وری، ایمنی و دوام سیستم‌های صنعتی دارد. بنابراین، آگاهی از انواع مختلف اکچویتورها و شناخت ویژگی‌های آن‌ها، گامی مهم در بهینه‌سازی عملکرد تجهیزات و کاهش هزینه‌های نگهداری و تعمیرات خواهد بود.

 سایت آمازون ابزار،با ارائه اکچویتور ولو‌های باکیفیت و تجهیزات ابزار دقیق ، راهکاری مطمئن برای بهینه‌سازی سیستم‌های کنترلی  در مجمتع های عظیم صنعتی فراهم کرده‌ است.

سوالات پر تکرار

 1. اکچویتور ولو چیست و چه کاربردی دارد؟
اکچویتور ولو (Actuator Valve) دستگاهی است که وظیفه باز و بسته کردن یا تنظیم جریان سیال در شیرهای صنعتی را بر عهده دارد. این تجهیز در صنایعی مانند نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های آبیاری برای کنترل خودکار جریان استفاده می‌شود.

2 . تفاوت اکچویتور شیر برقی و سلونوئید ولو چیست؟
اکچویتور شیر برقی با موتور الکتریکی و گیربکس کار می‌کند و امکان کنترل تدریجی و دقیق جریان را دارد. در مقابل، سلونوئید ولو با نیروی الکترومغناطیسی کار کرده و تنها در دو حالت باز (ON) یا بسته (OFF) عمل می‌کند.

 3. کدام نوع اکچویتور برای سیستم‌های با فشار بالا مناسب‌تر است؟
 اکچویتورهای هیدرولیکی به دلیل قدرت و گشتاور بالا، گزینه مناسبی برای سیستم‌های با فشار زیاد مانند صنایع نفت و گاز و ماشین‌آلات سنگین هستند.
