همه چیز از تفاوت، نحوه عملکرد و انواع پرشر سوئیچ بخار

تصور کنید در یک نیروگاه عظیم، دیگ‌های بخار در حال تولید بخار با فشار بالا هستند، اما ناگهان فشاری بیش از حد معمول رخ می‌دهد. اگر این فشار کنترل نشود، چه اتفاقی می‌افتد؟ خرابی تجهیزات، اتلاف انرژی و حتی خطرات جبران‌ناپذیر! در چنین شرایطی،پرشر سوئیچ بخار، نقش کلیدی ایفا می‌کند و از بروز حوادث جلوگیری می‌کند.

خرید سوئیچ فشار بدون شناخت اجزا و نحوه عملکرد آن، نمی‌تواند برای شما مفید باشد.

در صنایع مختلف، مدیریت فشار بخار نه‌تنها برای ایمنی، بلکه برای افزایش کارایی سیستم‌ها ضروری است. اگر می‌خواهید بدانید چگونه این دستگاه کوچک می‌تواند عملکرد یک سیستم عظیم را تحت کنترل داشته باشد و چرا انتخاب درست آن اهمیت دارد، این مقاله را از دست ندهید!

 برای خرید تجهیزات اتوماسیون صنعتی از جمله سوئیچ فشار بخار، به تامین کنندگان معتبری نظیر آمازون ابزار مراجعه نمایید.

پرشر سوئیچ بخار چیست؟

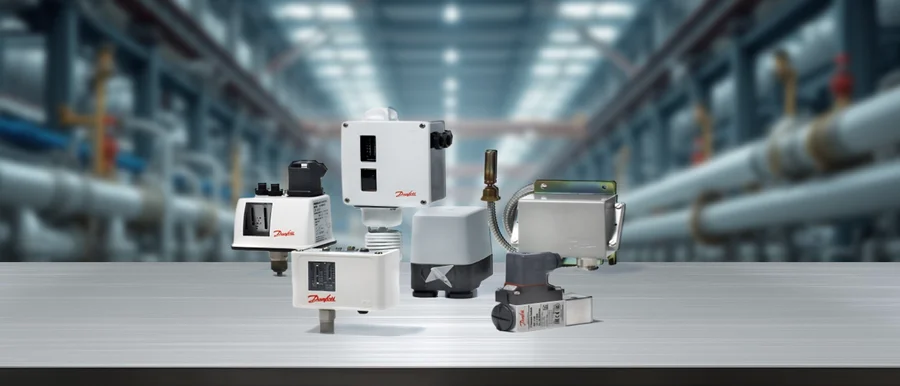

پرشر سوئیچ بخار (Pressure Switch for Steam) یک دستگاه کنترلی و از دسته ابزار دقیق است که برای نظارت و کنترل فشار بخار در سیستم‌های صنعتی مانند دیگ‌های بخار استفاده می‌شود.

پرشر سوئیچ بخار، نقش مهمی در ایمنی و بهره‌وری سیستم‌های بخار دارد و هنگامی که فشار به مقدار تعیین‌شده‌ای برسد، به‌طور خودکار یک مدار الکتریکی را باز یا بسته می‌کند. پرشر سوئیچ بخار به جلوگیری از فشار بیش از حد و تنظیم فرآیندهای مرتبط با بخار کمک می‌کند.

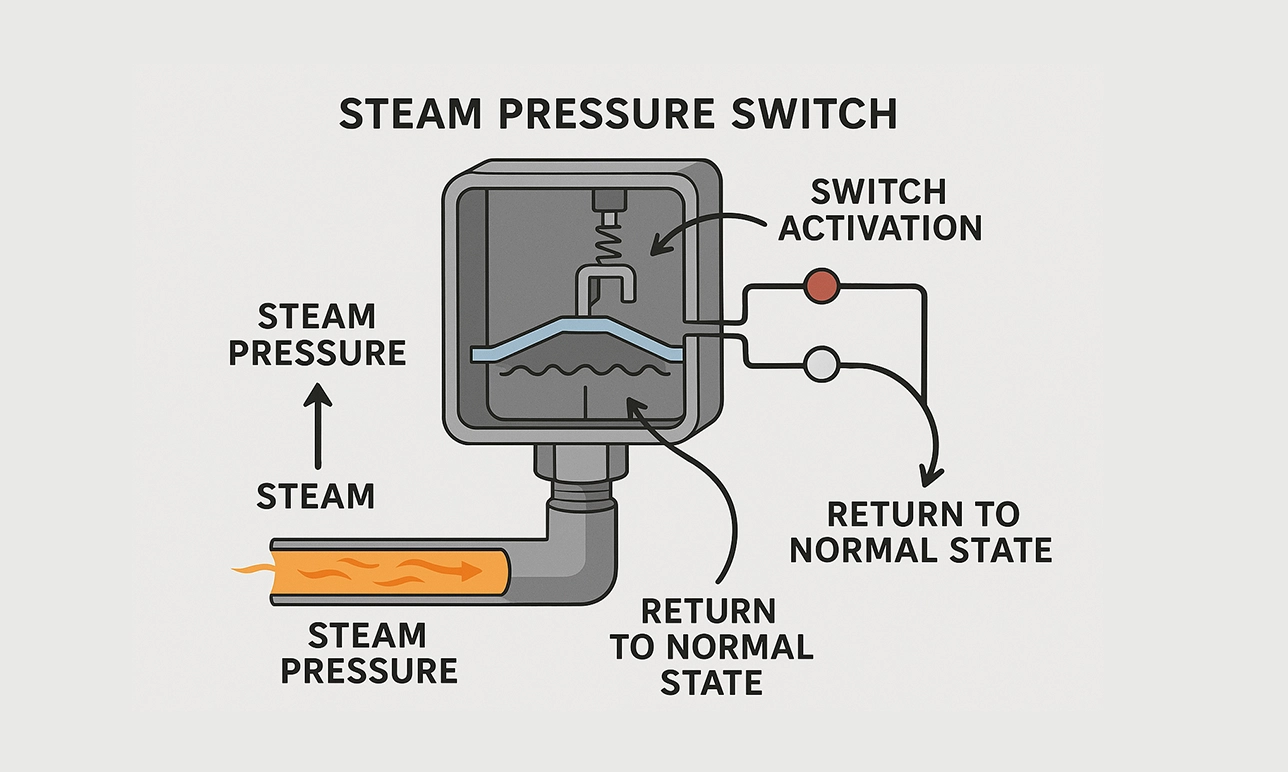

3 مرحله نحوه عملکرد پرشر سوئیچ بخار

عملکرد پرشر سوئیچ بخار، به‌صورت زیر است:

1. تشخیص فشار بخار

پرشر سوئیچ بخار، دارای یک دیافراگم یا پیستون است که به تغییرات فشار حساس است. هنگامی که فشار بخار به حد تعیین‌شده برسد، دیافراگم تغییر حالت می‌دهد و نیرویی را به مکانیزم داخلی سوئیچ وارد می‌کند.

2. فعال‌سازی سوئیچ

این تغییر حالت باعث باز یا بسته شدن مدار الکتریکی داخلی می‌شود. بسته به تنظیمات، سوئیچ می‌تواند پمپ، شیر برقی یا سیستم هشدار را فعال کند.

3. بازگرداندن وضعیت اولیه

هنگامی که فشار کاهش می‌یابد و به محدوده‌ایمنی بازمی‌گردد، پرشر سوئیچ به وضعیت اولیه خود بازمی‌گردد و مدار را تغییر می‌دهد.

3 تفاوت‌ پرشر سوئیچ بخار با سایر پرشر سوئیچ‌ها

پرشر سوئیچ بخار 3 تفاوت عمده با دیگر انواع پرشر سوئیچ ها دارد.

1. تحمل دما و فشار بالا
پرشر سوئیچ بخار به دلیل کار در محیط‌های دما و فشار بالا، از موادی مقاوم در برابر حرارت (مانند فولاد ضد زنگ) ساخته می‌شود.

2. نوع دیافراگم یا سنسور داخلی
در مدل‌های مخصوص بخار، دیافراگم معمولاً از جنس فلز یا مواد مقاوم به دما و فشار بالا است. در سوئیچ‌های دیگر ممکن است از لاستیک یا سیلیکون برای مایعات و گازهای کم‌فشار استفاده شود.

3. کاربردهای خاص

پرشر سوئیچ‌های بخار عمدتاً در دیگ‌های بخار، سیستم‌های گرمایش صنعتی و نیروگاه‌ها به کار می‌روند. سایر پرشر سوئیچ‌ها در سیستم‌های هیدرولیک، پنوماتیک، و تهویه مطبوع نیز کاربرد دارند.

پرشر سوئیچ بخار نقش حیاتی در حفظ ایمنی و کارایی سیستم‌های بخار دارد و انتخاب درست آن می‌تواند از آسیب‌های احتمالی به تجهیزات جلوگیری کند.

اجزای سوئیچ فشار دیگ بخار

پرشر سوئیچ بخار از چندین جزء اصلی تشکیل شده است که هر کدام نقش مهمی در عملکرد صحیح و ایمن این دستگاه دارند. در ادامه، اجزای پرشر سوئیچ بخار را بررسی می‌کنیم:

1. بدنه و محفظه

بدنه پرشر سوئیچ بخار معمولاً از آلیاژهای مقاوم به حرارت و فشار بالا مانند فولاد ضدزنگ، برنج یا آلومینیوم ساخته می‌شود. این محفظه نقش محافظتی دارد و از اجزای داخلی در برابر آسیب‌های مکانیکی، حرارت و شرایط محیطی نامساعد محافظت می‌کند. در مدل‌های صنعتی، این محفظه می‌تواند دارای پوشش‌های ضدآب و ضد انفجار باشد تا دستگاه در محیط‌های سخت و مرطوب دوام بیشتری داشته باشد.

2. دیافراگم یا پیستون

دیافراگم یا پیستون بخش کلیدی پرشر سوئیچ بخار است که تغییرات فشار بخار را تشخیص می‌دهد. دیافراگم معمولاً از جنس فلز مقاوم به حرارت یا مواد کامپوزیتی مخصوص ساخته شده است تا در برابر دما و فشار بالا دوام بیاورد. در برخی مدل‌ها، از پیستون به جای دیافراگم استفاده می‌شود که عملکردی مشابه دارد اما بیشتر در پرشر سوئیچ‌های مکانیکی و هیدرولیکی دیده می‌شود.

3. فنر تنظیم‌کننده

 فنر تنظیم‌کننده برای تعیین حد فشار عملکرد پرشر سوئیچ استفاده می‌شود. این فنر به‌گونه‌ای طراحی شده است که در برابر تغییرات فشار بخار واکنش نشان دهد. در برخی مدل‌ها، امکان تنظیم فشار فعال‌سازی پرشر سوئیچ وجود دارد و کاربر می‌تواند مقدار فشار را با استفاده از پیچ تنظیم تغییر دهد. هنگامی که فشار بخار از مقدار تنظیم‌شده فراتر رود، دیافراگم یا پیستون باعث فشرده شدن فنر و در نهایت تغییر وضعیت سوئیچ می‌شود.

4. کنتاکت‌های الکتریکی

کنتاکت‌های الکتریکی وظیفه انتقال فرمان الکتریکی را بر عهده دارند. این کنتاکت‌ها هنگام تغییر وضعیت سوئیچ، مدارهای الکتریکی را باز یا بسته می‌کنند. در نتیجه، پرشر سوئیچ می‌تواند برای فعال یا غیرفعال کردن پمپ‌ها، شیرهای برقی، سیستم‌های هشدار و سایر تجهیزات کنترلی استفاده شود. کنتاکت‌ها در دو نوع مکانیکی و الکترونیکی طراحی می‌شوند. در مدل‌های مکانیکی، کنتاکت‌ها به‌صورت فیزیکی تغییر وضعیت می‌دهند، در حالی که در مدل‌های الکترونیکی از سنسورها و رله‌های الکتریکی استفاده می‌شود.

5. پورت‌های ورودی و خروجی

 پورت ورودی، محلی است که پرشر سوئیچ بخار، از طریق آن به خط بخار متصل می‌شود و فشار بخار را دریافت می‌کند. این فشار به دیافراگم یا پیستون منتقل می‌شود تا عملکرد سوئیچ را فعال کند. برخی از مدل‌های پرشر سوئیچ دارای پورت خروجی نیز هستند که به سیستم‌های کنترلی دیگر متصل می‌شود. این پورت‌ها معمولاً از جنس فولاد ضدزنگ یا برنج ساخته شده‌اند تا در برابر خوردگی مقاوم باشند.

پرشر سوئیچ بخار به‌عنوان یکی از اجزای حیاتی سیستم‌های بخار صنعتی، نقش مهمی در کنترل فشار و حفظ ایمنی تجهیزات دارد. ترکیب این اجزا به دستگاه اجازه می‌دهد تا با دقت بالا و در شرایط سخت کاری، عملکرد مطمئنی داشته باشد.

انواع پرشر سوئیچ بخار

سوئیچ فشار بخار را می‌توان در چندین مکانیزم مشاهده کرد که هر کدام با توجه به نوع قرارگیری و کارایی، تفاوت‌هایی را دارا هستند.

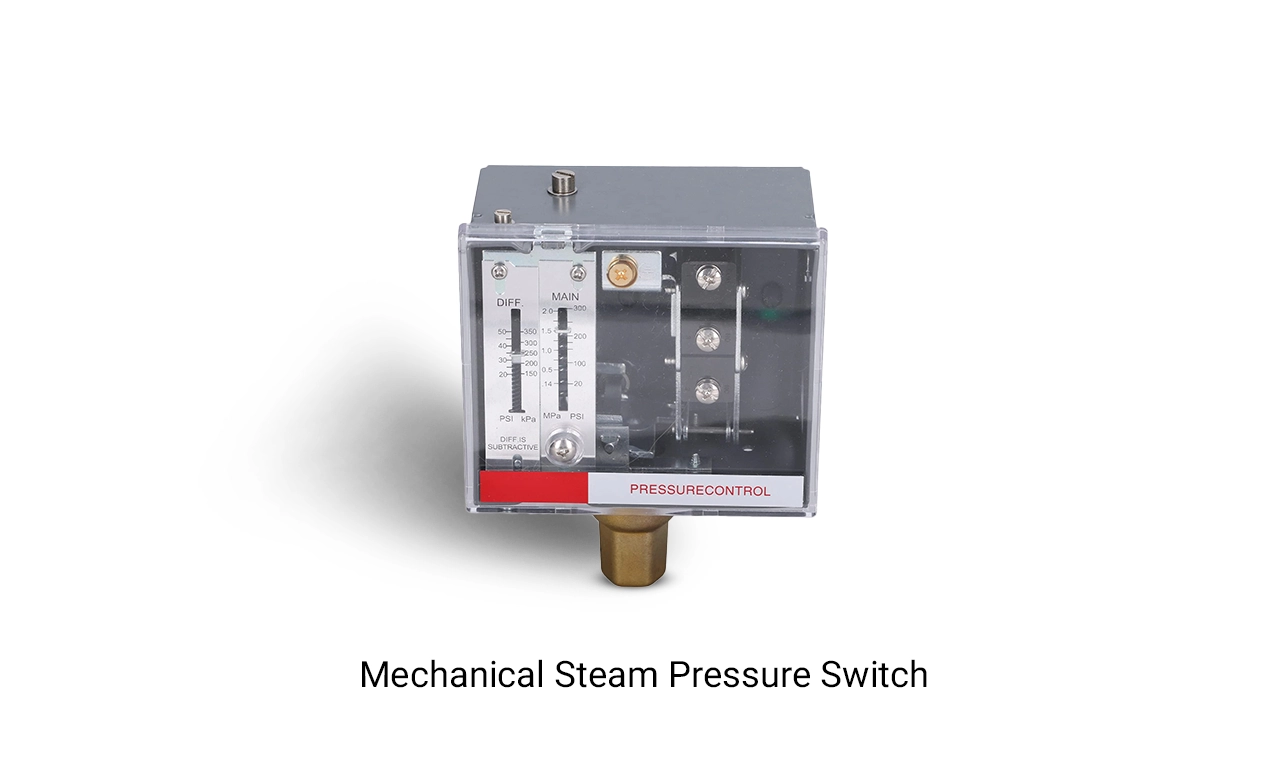

1. پرشر سوئیچ‌ بخار مکانیکی

 پرشر سوئیچ‌های مکانیکی از یک دیافراگم، پیستون یا بلوز (Bellows) برای تشخیص تغییرات فشار استفاده می‌کنند. این نوع سوئیچ‌ها معمولاً فاقد اجزای الکترونیکی پیچیده هستند و مستقیماً با اعمال فشار بخار، کنتاکت‌های داخلی را فعال یا غیرفعال می‌کنند. از آنجایی که مکانیزم این سوئیچ‌ها کاملاً مکانیکی است؛ عملکرد آن‌ها به‌صورت فوری و بدون نیاز به برق انجام می‌شود.

 این مدل‌ها معمولاً برای کاربردهای صنعتی و دیگ‌های بخار رایج هستند، زیرا قابلیت اطمینان بالایی دارند و به شرایط سخت محیطی مقاوم‌اند.

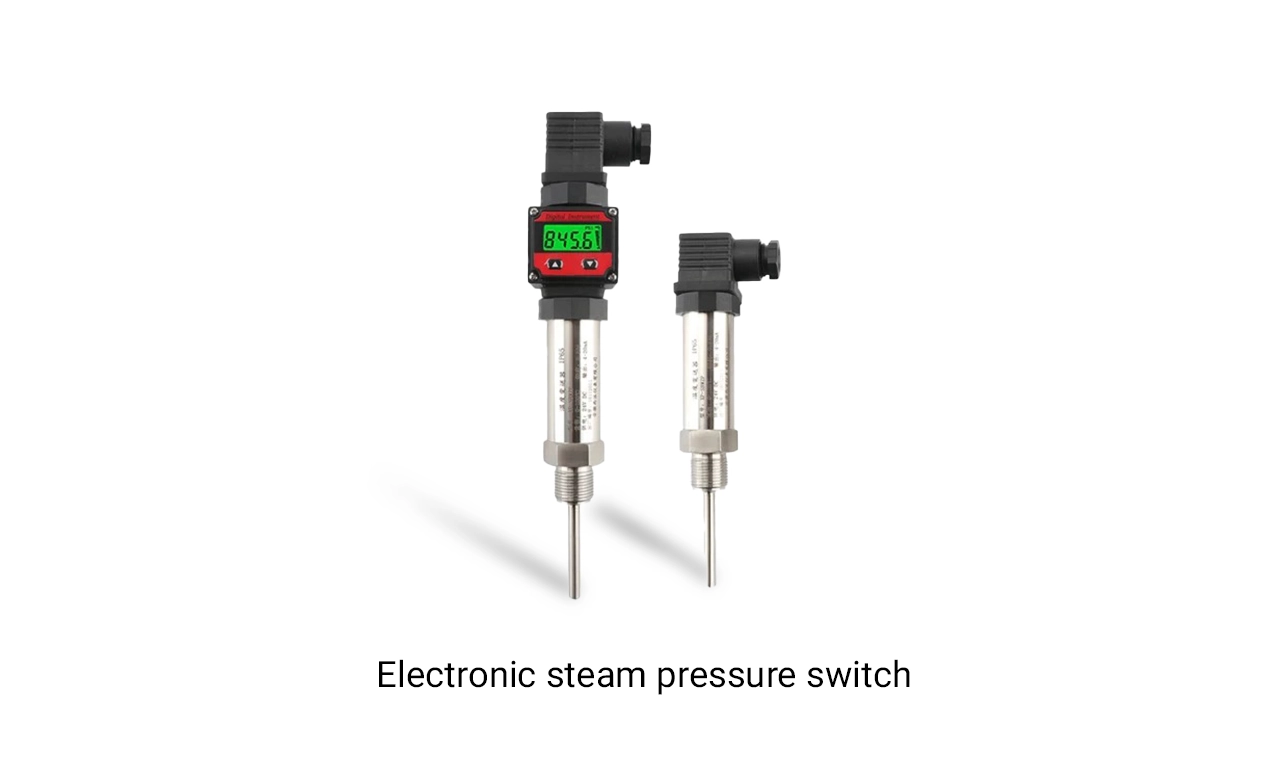

2. پرشر سوئیچ‌ بخار الکترونیکی

 پرشر سوئیچ‌های الکترونیکی از سنسورهای فشار دیجیتالی یا آنالوگ برای تشخیص تغییرات فشار استفاده می‌کنند. این مدل‌ها معمولاً دارای نمایشگر دیجیتال، قابلیت تنظیم دقیق‌تر و امکان اتصال به سیستم‌های اتوماسیون صنعتی هستند. برخلاف مدل‌های مکانیکی، پرشر سوئیچ‌های الکترونیکی می‌توانند داده‌های فشار را ثبت کرده و در سیستم‌های نظارتی مورد استفاده قرار دهند.

این سوئیچ‌ها معمولاً در محیط‌هایی که نیاز به دقت و کنترل پیشرفته‌تر دارند، مانند صنایع نفت و گاز یا پتروشیمی، به کار می‌روند.

جدول مقایسه مزایا و معایب و تفاوت پرشر سوئیچ‌های مکانیکی و الکترونیکی

در جدول زیر مزایا و معایب انواع پرشر سوئیچ بخار را بررسی کرده ایم.

در مجموع، پرشر سوئیچ‌ بخار مکانیکی به دلیل سادگی و مقاومت بالا در شرایط سخت، گزینه‌ای مقرون‌به‌صرفه برای بسیاری از صنایع هستند. در مقابل، پرشر سوئیچ‌ بخار الکترونیکی با دقت بالا و قابلیت تنظیم بیشتر، برای سیستم‌های پیشرفته و تحت کنترل دیجیتال مناسب‌ترند.

عملکرد پرشر سوئیچ دیگ بخار

پرشر سوئیچ  دیگ بخار دارای عملکردی منحصر به فرد است  که به طور کلی می‌توان عملکرد سوئیچ فشار دیگ بخار را در 3 مرحله مورد ارزیابی قرار داد.

1. نحوه تنظیم فشار مطلوب

پرشر سوئیچ دیگ بخار در دیگ‌های بخار نقش کنترل‌کننده‌ را ایفا می‌کند و تنظیم فشار مطلوب یکی از مهم‌ترین مراحل استفاده از آن است. این تنظیمات معمولاً توسط پیچ‌های مخصوصی که روی بدنه پرشر سوئیچ قرار دارند؛ انجام می‌شود. در فرآیند تنظیم، دو مقدار فشار مشخص می‌شوند:

• Setpoint (نقطه تنظیم): حد فشاری که در آن پرشر سوئیچ فرمان قطع یا وصل را صادر می‌کند.
• Differential (اختلاف فشار): میزان تفاوت بین فشار قطع و وصل که از روشن و خاموش شدن مداوم دیگ جلوگیری می‌کند.

برای تنظیم فشار مطلوب، ابتدا مقدار مناسب فشار کاری دیگ بخار تعیین می‌شود. سپس با استفاده از پیچ تنظیم، مقدار فشار قطع و اختلاف فشار موردنظر تنظیم می‌شود تا عملکرد دیگ بخار بهینه باشد.

2. واکنش به افزایش یا کاهش فشار

پرشر سوئیچ دیگ بخار با افزایش یا کاهش فشار به‌صورت خودکار واکنش نشان می‌دهد و عملکرد سیستم را کنترل می‌کند.

• در صورت افزایش فشار بیش از حد: اگر فشار بخار از مقدار تنظیم‌شده بالاتر برود، پرشر سوئیچ مدار کنترل را باز کرده و باعث خاموش شدن مشعل یا توقف عملکرد دیگ بخار می‌شود تا از افزایش بیش از حد فشار جلوگیری کند.
• در صورت کاهش فشار بیش از حد: اگر فشار بخار از حداقل مقدار تعیین‌شده کمتر شود، پرشر سوئیچ مدار را بسته و باعث فعال شدن مشعل یا روشن شدن دیگ بخار می‌شود تا فشار دوباره به مقدار مطلوب بازگردد.

این فرآیند به‌صورت مداوم تکرار می‌شود تا فشار بخار در محدوده‌ی مشخص باقی بماند.

3. تأثیر بر عملکرد کلی دیگ بخار

 پرشر سوئیچ دیگ بخار، تاثیر مستقیمی بر عملکرد کلی دیگ بخار دارد و نقش مهمی در ایمنی، کارایی و بهره‌وری انرژی ایفا می‌کند. برخی از تاثیرات آن شامل موارد زیر است:

• جلوگیری از فشار بیش از حد: با کنترل دقیق فشار، از خطر انفجار یا آسیب به تجهیزات جلوگیری می‌کند.
• افزایش بهره‌وری انرژی: با تنظیم فشار در محدوده بهینه، از کارکرد بیهوده مشعل جلوگیری کرده و مصرف سوخت را کاهش می‌دهد.
• افزایش ایمنی سیستم: در صورت بروز نقص در سیستم، پرشر سوئیچ به‌عنوان یک مکانیسم ایمنی عمل کرده و از وقوع حوادث جدی جلوگیری می‌کند.
• بهبود طول عمر تجهیزات: عملکرد صحیح و کنترل فشار باعث کاهش استهلاک قطعات دیگ بخار شده و عمر مفید آن را افزایش می‌دهد.

در نتیجه، پرشر سوئیچ بخار یکی از اجزای کلیدی دیگ‌های بخار صنعتی است که وظیفه تنظیم، کنترل و ایمن‌سازی سیستم را بر عهده دارد. انتخاب و تنظیم صحیح آن، تاثیر مستقیمی بر عملکرد پایدار و مطمئن دیگ بخار خواهد داشت.

کاربرد پرشر سوئیچ بخار

پرشر سوئیچ بخار در صنایع مختلف از جمله نیروگاه‌ها، پتروشیمی، صنایع غذایی، داروسازی و تاسیسات گرمایشی صنعتی کاربرد گسترده‌ای دارد.

در نیروگاه‌ها برای کنترل فشار بخار توربین‌ها، در صنایع پتروشیمی برای مدیریت فرآیندهای تحت فشار و در صنایع غذایی و داروسازی برای کنترل بخار مورد استفاده در فرآیندهای پاستوریزاسیون و استریلیزاسیون به‌کار می‌رود.

پرشر سوئیچ بخار، نقش مهمی در بهبود ایمنی و بهره‌وری سیستم‌های بخار ایفا می‌کند، زیرا از افزایش بیش از حد فشار جلوگیری کرده و عملکرد دیگ بخار را در محدوده بهینه نگه می‌دارد. با تنظیم دقیق فشار، پرشر سوئیچ باعث کاهش مصرف انرژی، کاهش هزینه‌های تعمیر و نگهداری و افزایش عمر مفید تجهیزات بخار می‌شود، در نتیجه نقش کلیدی در ایمن‌سازی و بهینه‌سازی عملکرد سیستم‌های بخار در صنایع مختلف دارد.

نتیجه‌گیری

پرشر سوئیچ بخار یکی از اجزای کلیدی در سیستم‌های صنعتی است که وظیفه کنترل و تنظیم فشار بخار را بر عهده دارد. این دستگاه با نظارت دقیق بر فشار، از افزایش بیش از حد یا کاهش غیرمجاز فشار جلوگیری کرده و باعث افزایش ایمنی و بهره‌وری سیستم می‌شود. سوئیچ فشار بخار در صنایع مختلف از جمله نیروگاه‌ها، پتروشیمی و صنایع غذایی مورد استفاده قرار می‌گیرد و با تنظیم فشار بخار، عملکرد بهینه تجهیزات را تضمین می‌کند.

انواع سوئیچ فشار بخار شامل مدل‌های مکانیکی و الکترونیکی هستند که هرکدام بسته به نیاز سیستم انتخاب می‌شوند. پرشر سوئیچ دیگ بخار نقش حیاتی در جلوگیری از فشار بیش از حد دیگ بخار ایفا کرده و از آسیب‌های احتمالی به تجهیزات و پرسنل جلوگیری می‌کند. همچنین، انواع پرشر سوئیچ بخار با توجه به نوع کاربرد و سطح دقت مورد نیاز، در صنایع مختلف استفاده می‌شوند.

در نهایت، سوئیچ فشار دیگ بخار نه‌تنها عملکرد دیگ‌های بخار را بهینه می‌کند، بلکه با کاهش مصرف انرژی و افزایش عمر تجهیزات، نقش مهمی در کاهش هزینه‌های عملیاتی ایفا می‌کند. انتخاب صحیح و تنظیم دقیق پرشر سوئیچ بخار می‌تواند تأثیر مستقیمی بر کارایی، ایمنی و طول عمر سیستم‌های بخار صنعتی داشته باشد.

سوالات پرتکرار

1. پرشر سوئیچ بخار چه وظیفه‌ای در دیگ بخار دارد؟
 پرشر سوئیچ بخار وظیفه کنترل و تنظیم فشار بخار را بر عهده دارد و در صورت افزایش یا کاهش بیش از حد فشار، مدار کنترلی را باز یا بسته می‌کند تا از بروز آسیب‌های احتمالی جلوگیری شود.

2. تفاوت پرشر سوئیچ مکانیکی و الکترونیکی چیست؟
 پرشر سوئیچ مکانیکی از دیافراگم یا پیستون برای تشخیص فشار استفاده می‌کند و نیاز به برق ندارد، در حالی که پرشر سوئیچ الکترونیکی با سنسورهای دیجیتال کار می‌کند، دقت بالاتری دارد و قابلیت اتصال به سیستم‌های اتوماسیون را دارد.

3. چگونه می‌توان فشار پرشر سوئیچ دیگ بخار را تنظیم کرد؟
فشار پرشر سوئیچ بخار از طریق پیچ تنظیم Setpoint و Differential قابل تغییر است تا محدوده فشار مطلوب تعیین شود و از خاموش و روشن شدن مداوم دیگ بخار جلوگیری کند.
