معرفی تجهیزات ابزار دقیق پتروشیمی
2 روز پیش _ ۰۸:۵۰
در دل مجتمع‌های عظیم پتروشیمی، پالایشگاه‌ها و واحدهای فرآیندی که ثانیه‌به‌ثانیه واکنش‌های شیمیایی و انتقال سیالات در جریان است، هیچ‌چیز به اندازه دقت و کنترل، اهمیت ندارد. وقتی فشار در حال افزایش است، دما از مرز مجاز عبور می‌کند یا ترکیب گازها تغییر می‌یابد، اولین هشدار را تجهیزات ابزار دقیق صادر می‌کنند؛ تجهیزاتی که چشم و گوش سیستم‌های کنترلی به‌حساب می‌آیند.
ابزار دقیق در صنعت نفت، چیزی فراتر از سنسورهای ساده است؛ مجموعه‌ای پیچیده از سنسورها، ترانسمیترها، شیرهای کنترلی و آنالایزرهایی که با دقت بالا شرایط را رصد کرده و فرمان‌های ضروری را به موقع اجرا می‌کنند. در میان این تجهیزات، تجهیزاتی مانند سروو ولوها (Servo Valves) نقش کلیدی در تنظیم دقیق جریان و فشار دارند؛ به همین دلیل، خرید سروو ولو مناسب برای محیط‌های صنعتی پرفشار و خطرناک، به یک انتخاب راهبردی تبدیل شده است.
در چنین شرایطی، انتخاب تأمین‌کننده‌ای معتبر که نه‌تنها محصول با کیفیت، بلکه مشاوره فنی نیز ارائه دهد، یک مزیت رقابتی بزرگ محسوب می‌شود. فروشگاه تخصصی آمازون ابزار، به‌عنوان یکی از تأمین‌کنندگان پیشرو در زمینه خرید و ارائه قیمت ابزار دقیق و تجهیزات کنترلی در ایران، با ارائه برندهای معتبر جهانی، گواهی اصالت کالا و پشتیبانی تخصصی، انتخابی مطمئن برای صنایع نفت، گاز و پتروشیمی است.
در ادامه این مقاله، با مهم‌ترین تجهیزات ابزار دقیق پتروشیمی آشنا می‌شوید و ۱۱ تجهیز حیاتی که در قلب فرآیندهای صنعت نفت نقش آفرینی می‌کنند را با جزئیات فنی بررسی خواهیم کرد.
اهمیت ابزار دقیق در پتروشیمی و صنعت نفت
ابزار دقیق (Instrumentation) شاخه‌ای از مهندسی است که با اندازه‌گیری و کنترل کمیت‌های فیزیکی و شیمیایی در فرایندهای صنعتی سروکار دارد. این تجهیزات با جمع‌آوری داده‌ها و ارسال سیگنال‌های استاندارد به سیستم‌های کنترلی (مانند DCS یا PLC)، نقش کلیدی در خودکارسازی و بهینه‌سازی فرآیندها دارند.
در صنعت پتروشیمی که با واکنش‌های شیمیایی، فشارهای بالا، مواد قابل اشتعال و دماهای بالا سروکار دارد، ابزار دقیق نه‌تنها به بهینه‌سازی تولید کمک می‌کند بلکه از وقوع حوادث ناگوار جلوگیری می‌کند.
اجزای اصلی یک سیستم ابزار دقیق
|
جزء ابزار دقیق |
شرح عملکرد |
نمونه‌ها در صنعت نفت و پتروشیمی |
|
سنسورها (Sensors) |
اندازه‌گیری پارامترهای فیزیکی یا شیمیایی فرآیند |
- سنسور دما (ترموکوپل، RTD) - سنسور فشار (Strain Gauge) - سنسور سطح (Float, Ultrasonic) |
|
مبدل‌ها (Transmitters) |
تبدیل کمیت اندازه‌گیری‌شده به سیگنال استاندارد (مثلاً 4-20 mA) |
- Pressure Transmitter - Temperature Transmitter - Flow Transmitter |
|
نمایشگرها (Indicators) |
نمایش مقادیر اندازه‌گیری‌شده به صورت عددی یا نموداری |
- Local Indicator Panel - Digital Pressure Gauge - DCS Screen |
|
کنترل‌کننده‌ها (Controllers) |
پردازش داده‌ها و ارسال فرمان به عملگرها |
- کنترلر PID - PLC - DCS (Distributed Control System) |
|
عملگرها (Actuators) |
اجرای دستورهای کنترلی مانند باز و بسته کردن شیر یا تغییر موقعیت‌ها |
- شیر کنترل (Control Valve) - موتورهای پنوماتیکی و الکتریکی - Solenoid Valve |
۱۱ ابزار دقیق پر کاربرد در صنعت نفت و پتروشیمی
اگرچه ابزار دقیق در صنعت نفت ، کاربردهای متعددی دارد اما نام بردن از تمامی آنها در یک مقاله ، میسر نیست. در این قسمت از مقاله با 11 ابزار دقیق پر کاربرد در صنعت نفت آشنا می شویم و تجهیزات ابزار دقیق پتروشیمی را بهتر می شناسیم.

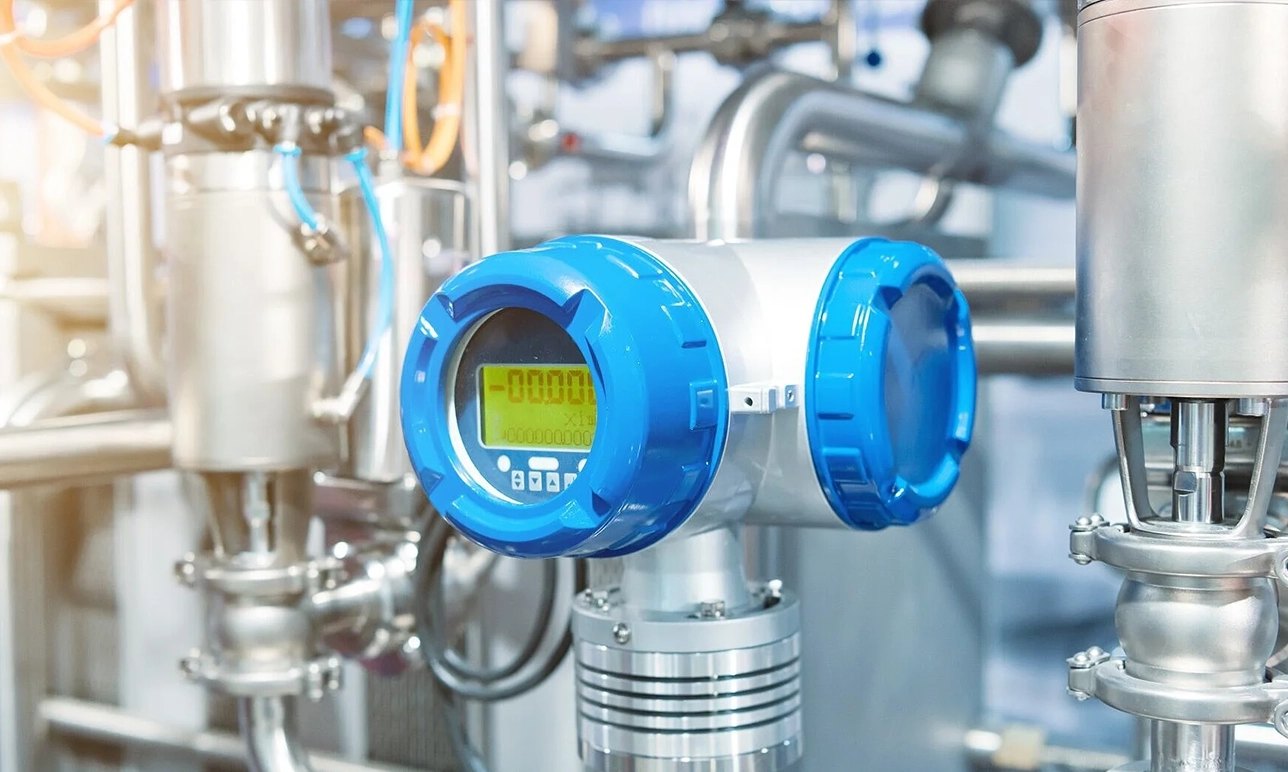

1. فلومتر (Flowmeter)
فلومترها ابزارهایی برای اندازه‌گیری دبی حجمی یا جرمی سیالات در خطوط لوله هستند. در پتروشیمی از انواعی مانند فلومتر ورتکس، مغناطیسی و جرمی کوریولیس برای اندازه‌گیری دقیق جریان گازها و مایعات خورنده یا داغ در فرآیندهای حیاتی استفاده می‌شود.

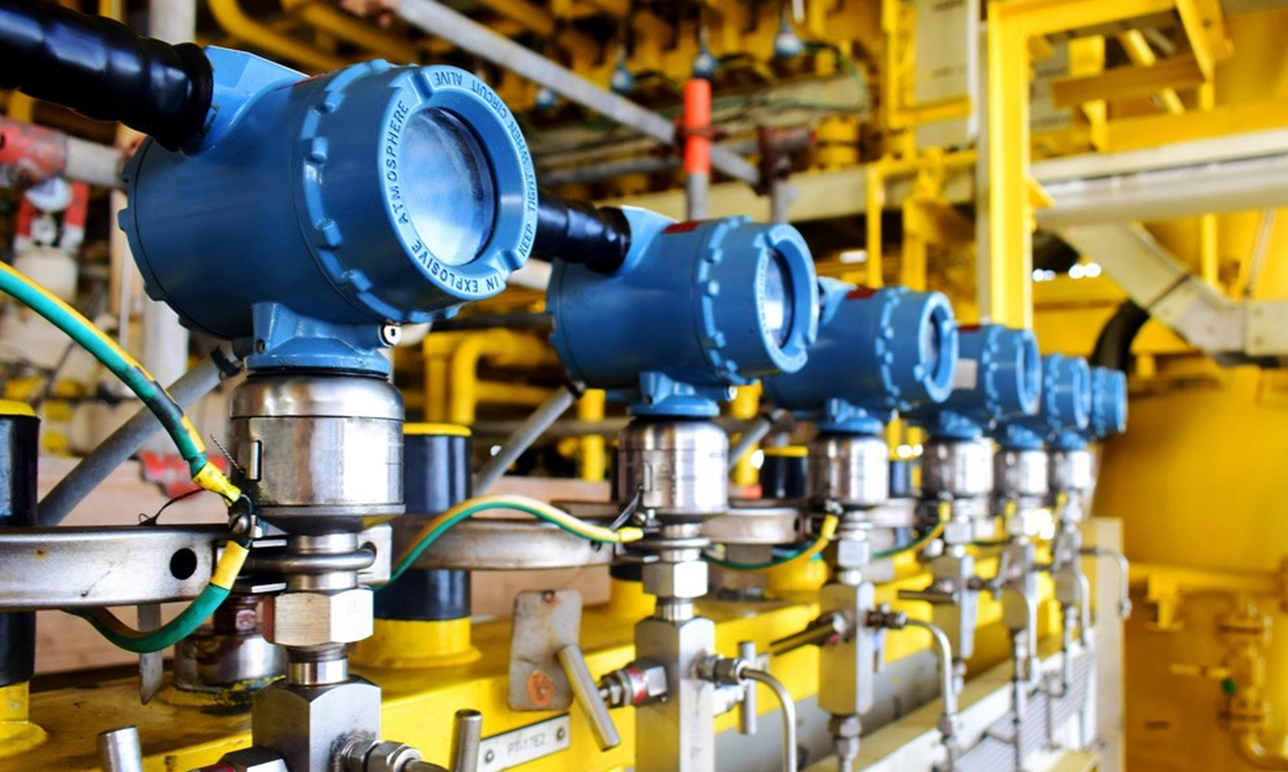

2. ترانسمیتر فشار (Pressure Transmitter)
این تجهیز فشار سیال را اندازه‌گیری و به سیگنال استاندارد الکتریکی (معمولاً 4-20mA) تبدیل می‌کند. در پالایشگاه‌ها برای کنترل فشار بخار، گاز یا مواد شیمیایی خورنده، از مدل‌های ضدانفجار، مقاوم در برابر خوردگی و با دقت بالا استفاده می‌شود.

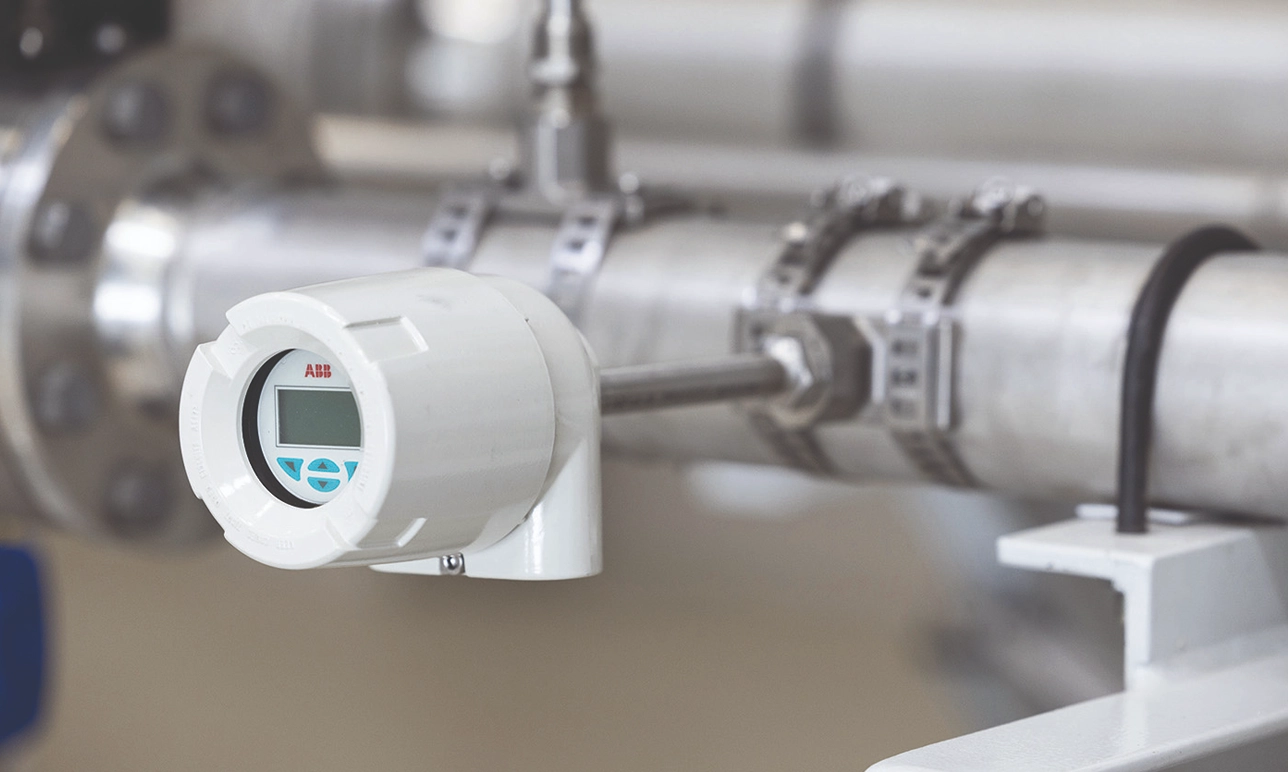

3. سنسور دما (Temperature Sensor)
برای پایش دقیق دما در راکتورها، بویلرها و خطوط انتقال مواد شیمیایی استفاده می‌شود. سنسورهای ترموکوپل و RTD رایج‌ترین نوع در پتروشیمی هستند که دقت بالا، پاسخ سریع و مقاومت در برابر شرایط سخت محیطی را فراهم می‌کنند.
4. لول ترانسمیتر (Level Transmitter)
سطح مایعات یا مواد جامد در مخازن ذخیره‌سازی را اندازه‌گیری می‌کند. انواع راداری، التراسونیک و دیفرانسیلی در پتروشیمی برای مانیتورینگ سطح سیالات سمی، داغ یا تحت فشار بسیار کاربردی هستند و به سیستم‌های کنترل متصل می‌شوند.

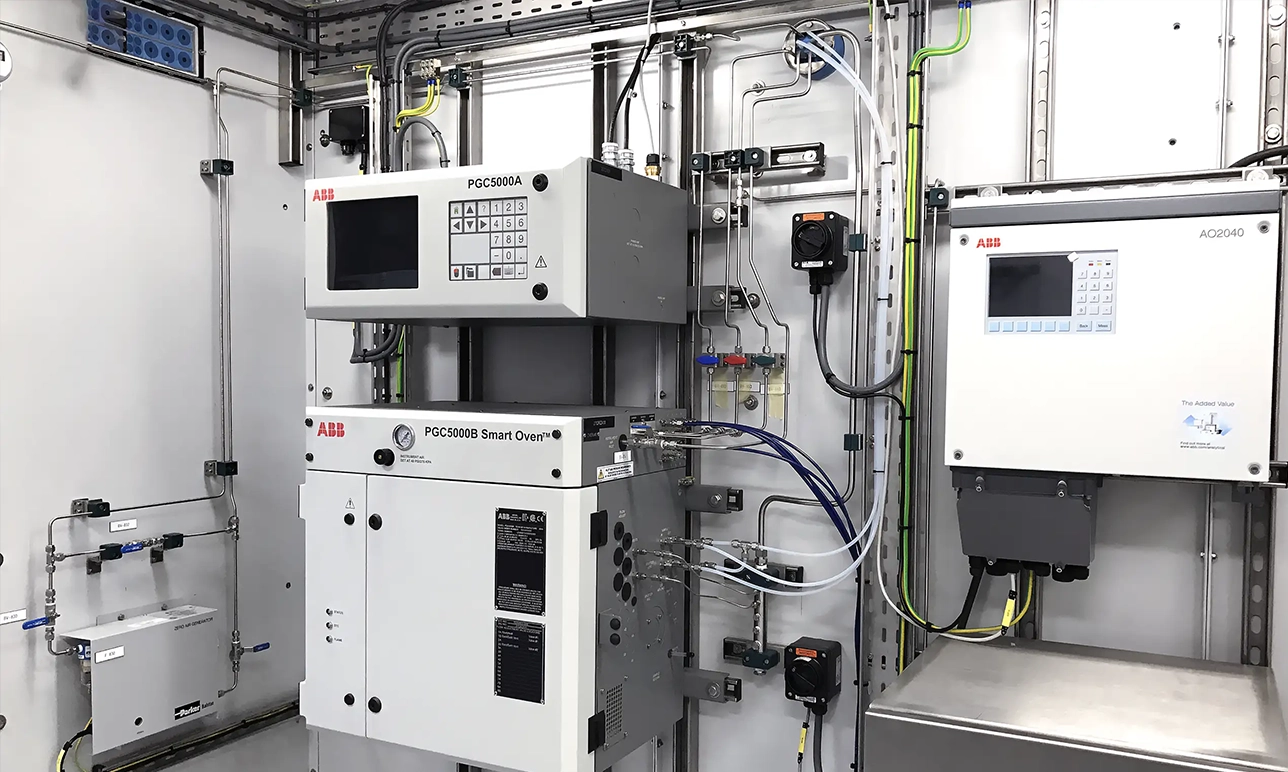

5. آنالایزر گاز (Gas Analyzer)
برای تشخیص نوع و غلظت گازهای خاص مانند H2S، CO و O2 در خطوط فرآیند یا محیط‌های کاری طراحی شده است. این آنالایزرها نقش حیاتی در کنترل کیفیت، کاهش آلاینده‌ها و ایمنی کارگران در صنایع پتروشیمی ایفا می‌کنند.
6. کنترل‌کننده PID
با دریافت مقدار واقعی از فرایند و مقایسه آن با مقدار هدف، خروجی مناسب برای عملگرها ارسال می‌کند. کنترل‌کننده‌های PID در قلب سیستم‌های اتوماسیون پتروشیمی برای حفظ شرایط بهینه فرآیند و جلوگیری از نوسانات یا خطاهای خطرناک استفاده می‌شوند.
7. سوئیچ فشار (Pressure Switch)
در صورت عبور فشار از یک حد مشخص، این سوئیچ فعال شده و می‌تواند هشدار دهد یا یک عمل ایمنی مانند قطع پمپ یا باز کردن شیر تخلیه را انجام دهد. کاربرد آن در سیستم‌های ایمنی و حفاظتی بسیار حیاتی است.
8. رکوردر صنعتی (Industrial Recorder)
داده‌های فرآیندی مانند دما، فشار، سطح و دبی را در بازه‌های زمانی ثبت می‌کند. این اطلاعات برای تحلیل عملکرد تجهیزات، شناسایی اختلالات و مستندسازی روند تولید در واحدهای پتروشیمی بسیار ارزشمند هستند.
9. سنسور گاز (Gas Detector Sensor
برای شناسایی سریع نشت گازهای خطرناک مانند گازهای اشتعال‌پذیر یا سمی در محیط‌های صنعتی استفاده می‌شود. این سنسورها در محیط‌های پتروشیمی باید دائماً فعال باشند تا با هشدار به موقع از خطرات احتمالی جلوگیری شود.
10. سیستم اندازه‌گیری PH و هدایت الکتریکی (EC/PH Transmitter)
در فرآیندهای شیمیایی، اندازه‌گیری دقیق pH و EC برای کنترل واکنش‌ها، خنثی‌سازی مواد و حفظ کیفیت محصول حیاتی است. این تجهیزات در واحدهای تصفیه، تولید اسید یا بازی و سیستم‌های کنترل خورندگی کاربرد گسترده‌ای دارند.
11. شیر کنترل (Control Valve)
شیر کنترل، عنصر نهایی در سیستم کنترل فرآیند است که با دریافت سیگنال از کنترلر، میزان جریان عبوری از یک خط را تنظیم می‌کند. انتخاب دقیق سایز، نوع اکچویتور و متریال شیر، تأثیر مستقیمی بر عملکرد پایدار و ایمن واحد پتروشیمی دارد.
کاربرد ابزار دقیق در صنعت پتروشیمی
1. پایش مداوم فرآیندهای واکنشی
تجهیزاتی مانند آنالایزر گاز و ترانسمیتر دما، به واحدهای کنترلی کمک می‌کنند تا شرایط بهینه برای واکنش‌ها حفظ شود.
2. افزایش ایمنی عملیاتی
سنسورهای گاز، سوییچ‌های فشار و سیستم‌های هشداردهنده، وقوع حوادث خطرناک را به حداقل می‌رسانند.
3. مدیریت بهینه انرژی
از طریق مانیتورینگ دقیق فشار، دما و دبی، مصرف انرژی کنترل و کاهش می‌یابد.
4. کنترل کیفیت محصول نهایی
با استفاده از تجهیزات اندازه‌گیری دقیق، خواص شیمیایی محصول نهایی قابل کنترل و پایش است.
مزایای استفاده از ابزار دقیق در پتروشیمی
- افزایش بهره‌وری و کاهش هزینه‌ها
- جلوگیری از خطای انسانی
- قابلیت ردیابی و ثبت اطلاعات
- ارتقای ایمنی پرسنل و تجهیزات
- پشتیبانی از اتوماسیون و سیستم‌های کنترلی پیشرفته (مانند DCS، SCADA)
نکات مهم در انتخاب تجهیزات ابزار دقیق پتروشیمی
- مقاومت در برابر خوردگی: استفاده از مواد مقاوم در برابر اسید، باز، بخار و رطوبت.
- دارا بودن گواهی‌های ضد انفجار (ATEX, IECEx) برای محیط‌های خطرناک.
- دقت بالا و کالیبراسیون معتبر
- پشتیبانی فنی و خدمات پس از فروش
- سازگاری با سیستم‌های کنترل موجود
نتیجه گیری
با توجه به پیچیدگی و حساسیت فرآیندهای پتروشیمی و نفت، بهره‌گیری از تجهیزات ابزار دقیقی که با دقت، پایداری و مقاومت بالا طراحی شده‌اند، یک الزام اساسی برای پایداری تولید و تضمین ایمنی به‌شمار می‌رود. شناخت عمیق از تجهیزات ابزار دقیق پتروشیمی و انتخاب هوشمندانه میان انواع مختلف ابزار دقیق در صنعت نفت، به مهندسان و تصمیم‌گیرندگان کمک می‌کند تا سیستم‌هایی کارآمد، مطمئن و قابل اعتماد طراحی و پیاده‌سازی کنند. در نهایت، این دانش فنی است که مرز میان توقف اضطراری و عملکرد پایدار را مشخص می‌سازد.
