رله ssr چیست و انواع رله اس اس ار

در دنیای پرشتاب امروز، کنترل دقیق و بی‌نقص دستگاه‌های الکتریکی به یک نیاز اساسی تبدیل شده است. تصور کنید در یک کارخانه بزرگ، موتورهای صنعتی باید بدون کوچک‌ترین وقفه‌ای کار کنند، یا سیستم‌های گرمایشی و سرمایشی به‌طور خودکار و بی‌صدا دما را تنظیم کنند. اما چگونه می‌توان این سطح از دقت و کارایی را به دست آورد؟

درست در همین‌جاست که رله اس اس ار وارد میدان می‌شود. رله حالت جامد که بدون هیچ قطعه مکانیکی و بدون هیچ صدای کلیک یا جرقه‌ای، به‌طور پیوسته و بی‌نقص جریان الکتریکی را کنترل می‌کند. این فناوری پیشرفته که با نام رله SSR نیز شناخته می‌شود؛ به دلیل طول عمر بالا و عملکرد بدون جرقه، به سرعت در حال جایگزینی تکنولوژی‌های قدیمی‌تر است.

شاید همین ویژگی‌ها باعث شده که در صنایع پیشرفته، تجهیزات پزشکی حساس، و حتی در خانه‌های هوشمند از رله اس اس ار استفاده شود. اگر کنجکاو شده‌اید بدانید رله SSR چگونه به کار گرفته می‌شود؛ ادامه این مقاله را از دست ندهید.

خرید رله SSR از آمازون ابزار ، نوید بخش راه اندازی یک اتوماسیون کارآمد در صنعت شماست.

رله SSR چیست؟

مخفف کلمه SSR عبارت Solid State Relay است که به فارسی به آن رله حالت جامد می‌گویند. رله اس اس ار چیست و چرا به آن رله حالت جامد می‌گویند؟ این عبارت یکی از اصطلاحات برق صنعتی است و  به دلیل استفاده از قطعات نیمه‌هادی و عملکرد بدون جرقه، با نام رله حالت جامد شناخته می‌شود.

رله SSR یک دستگاه سوئیچینگ الکترونیکی است که با دریافت سیگنال ورودی کوچک، قادر به کنترل بارهای بزرگتر است. رله اس اس ار  با استفاده از قطعات نیمه‌هادی، مانند تریستورها، ترایاک‌ها و ترانزیستورها، سوئیچینگ سریع و بدون نویز الکترومغناطیسی را فراهم می‌کنند.

رله‌های SSR به دلیل سرعت بالا، طول عمر زیاد و عملکرد بدون جرقه، در بسیاری از صنایع از جمله اتوماسیون صنعتی، سیستم‌های گرمایشی و سرمایشی، کنترل موتورهای الکتریکی، سیستم‌های روشنایی و حتی در تجهیزات پزشکی و الکترونیکی حساس استفاده می‌شوند.

به عنوان مثال، با خرید نشت یاب و استفاده از رله اس اس ار به‌طور خودکار و بی‌صدا سیستم قطع جریان برق را فعال می‌کند تا از آسیب‌های احتمالی جلوگیری شود.

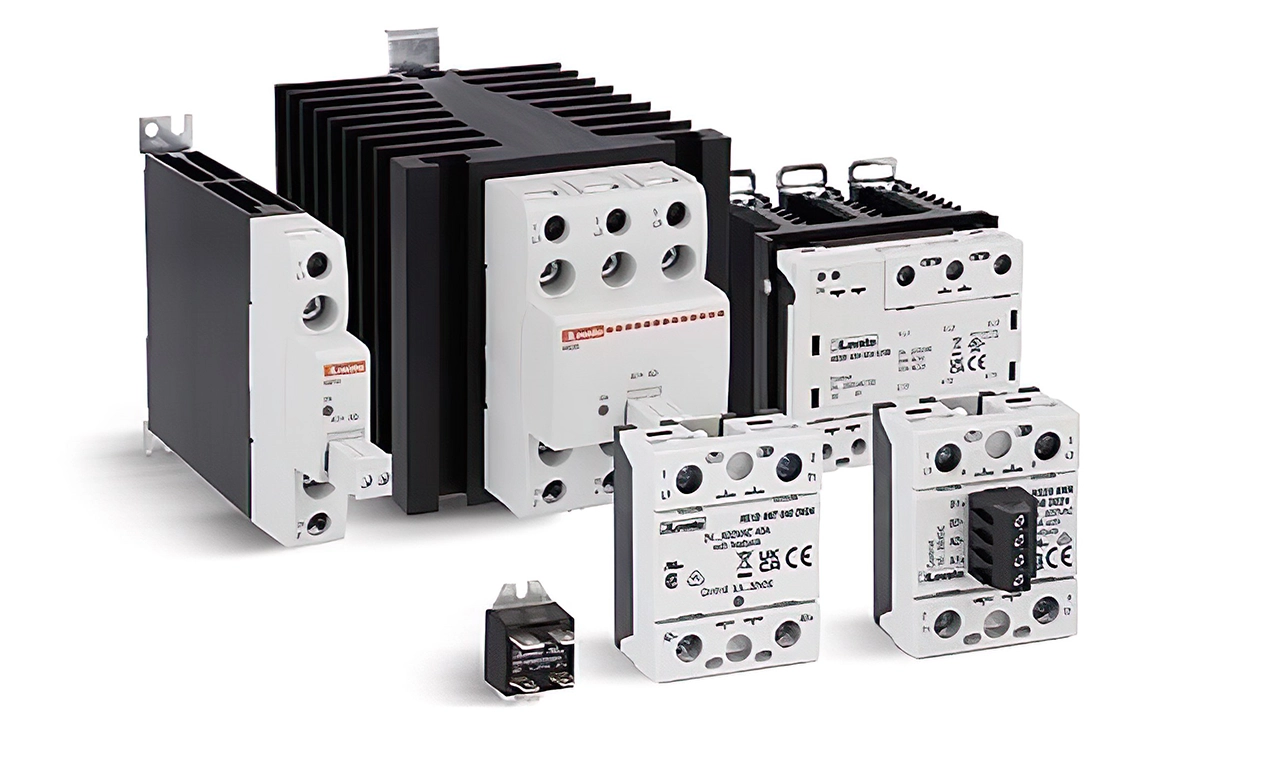

انواع رله SSR

انواع رله حالت جامد را از دیدگاه های مختلفی می‌توان تقسسیم بندی کرد.

انواع رله SSR بر اساس نوع ورودی و خروجی

نوع ورودی و خروجی در رله SSR باعث ایجاد تفاوت در عملکرد می‌شود. رله ssr dc برای کنترل بارهای DC به‌طور دقیق استفاده می‌شود.
رله الکتریکی ssr بر اساس ورودی و خروجی شامل رله‌های AC به AC، DC به DC، و ترکیبات دیگر است.

نوع ورودی و خروجی در رله اس اس ار باعث ایجاد تفاوت در عملکرد می‌شود.

• رله SSR از نوع DC به AC

 رله اس اس ار ac به dc با سیگنال DC کنترل می‌شود و بار AC را سوئیچ می‌کند. این رله الکتریکی ssr معمولاً در کاربردهای صنعتی برای کنترل بارهای AC استفاده می‌شود.

• رله SSR از نوع AC به AC

با سیگنال AC کنترل می‌شود و بار AC را سوئیچ می‌کند. این نوع رله‌ها برای کنترل بارهای متناوب با سیگنال‌های AC مناسب هستند.

• رله SSR از نوع DC به DC

با سیگنال DC کنترل و بار DC را سوئیچ می‌کند. معمولاً در مدارهای الکترونیکی و سیستم‌های کنترل دیجیتال استفاده می‌شود.

• رله SSR از نوع AC به DC

با سیگنال AC کنترل می‌شود و بار DC را سوئیچ می‌کند. این نوع رله‌ها در کاربردهای خاص مانند یکسوسازی کنترل‌شده به کار می‌روند.

انواع رله SSR بر اساس تعداد فاز

تعداد فاز رله SSR هم یک فاکتور متمایز کننده است

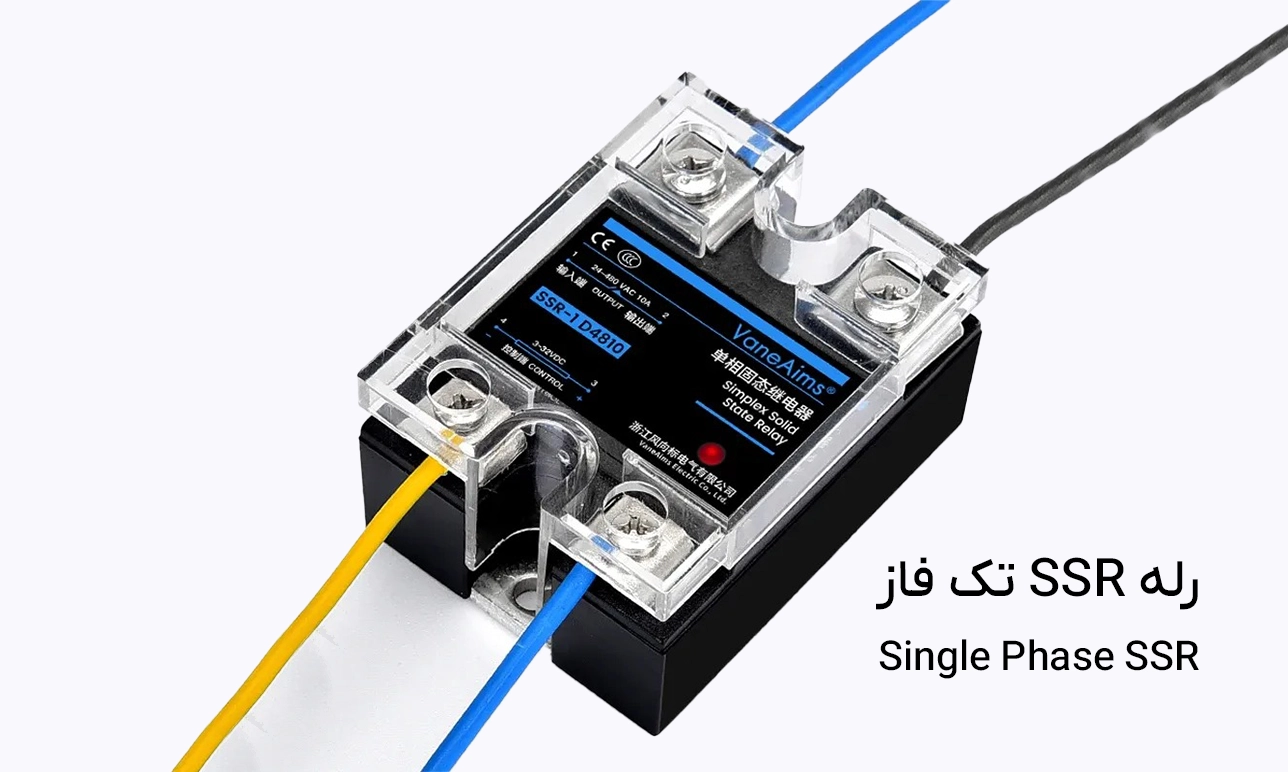

• رله SSR تک فاز

برای کنترل بارهای تک فاز AC استفاده می‌شود. معمولاً در لوازم خانگی و سیستم‌های گرمایشی کاربرد دارد.

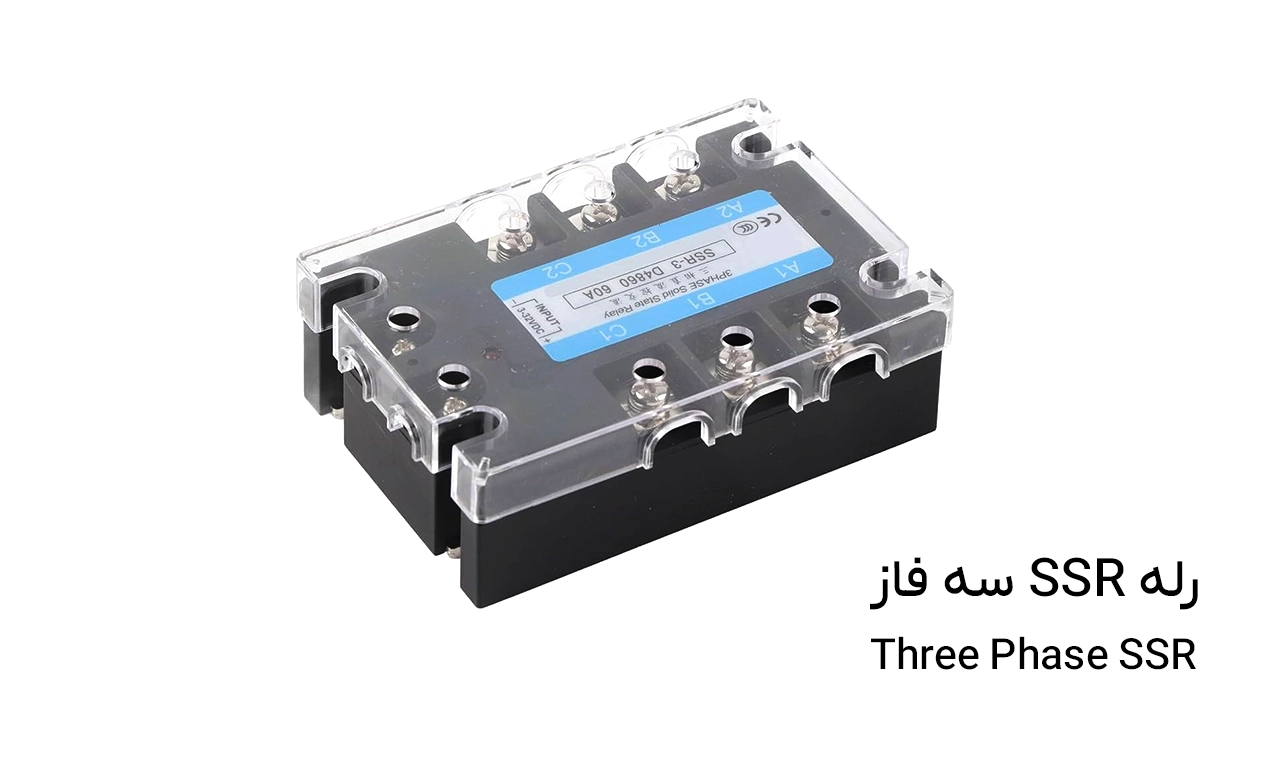

• رله SSR سه فاز

برای کنترل بارهای سه فاز AC به‌کار می‌رود. بیشتر در کاربردهای صنعتی برای کنترل موتورهای سه فاز از  ssr سه فازاستفاده می‌شود.

انواع رله SSR بر اساس روش کلیدزنی

شما می‌توانید بسته به نیاز پروژه خود، روش کلید زنی متفاوتی را در رله SSR انتخاب نمایید.

• کلیدزنی در صفر (Zero Crossing Switching)

در لحظه عبور ولتاژ از صفر، سوئیچ می‌کند تا نویز الکتریکی و تداخل کاهش یابد. برای بارهای مقاومتی مناسب است.

• کلیدزنی تصادفی (Random Switching)

در هر لحظه از سیکل موج سینوسی سوئیچ می‌کند. برای بارهای القایی و سلفی که نیاز به زمان‌بندی دقیق ندارند، مناسب است.

• کلیدزنی در پیک (Peak Switching)

در لحظه پیک ولتاژ سوئیچ می‌کند و برای بارهایی که به حداکثر ولتاژ نیاز دارند، استفاده می‌شود.

• کلیدزنی آنالوگ (Analog Switching)

با کنترل ولتاژ یا جریان ورودی به‌صورت آنالوگ عمل می‌کند. این نوع رله‌ها در کاربردهای کنترل دقیق و مدولاسیون استفاده می‌شوند.

 ماژول رله SSR و کاربردهای آن

ماژول رله SSR یک برد الکترونیکی است که شامل یک یا چند رله SSR می‌باشد و برای کنترل خودکار دستگاه‌ها و تجهیزات الکتریکی به‌کار می‌رود.

ماژول الکتریکی SSR، به دلیل عملکرد بدون تماس و سرعت بالای سوئیچینگ، به‌ویژه در کاربردهایی که نیاز به کنترل دقیق و بی‌صدا دارند؛ بسیار محبوب هستند.

یکی از کاربردهای مهم ماژول  SSR، کنترل دما در سیستم‌های گرمایشی و سرمایشی است که با تنظیم دقیق جریان برق، دمای مطلوب را حفظ می‌کنند. همچنین ماژول رله SSR در کنترل سرعت موتورهای الکتریکی استفاده می‌شود و به کمک سیگنال‌های ورودی می‌توانند دور موتور را به‌طور پیوسته تنظیم کند.

ماژول SSR، در سیستم‌های روشنایی صنعتی نیز برای سوئیچینگ بی‌صدا و کاهش نویز الکتریکی کاربرد دارند. علاوه بر این، ماژول‌های رله SSR در اتوماسیون خانگی و صنعتی به‌عنوان یک ابزار حیاتی برای کنترل خودکار تجهیزات الکتریکی به کار می‌روند.

همچنین در کنترل تجهیزات صنعتی سنگین مانند ماشین‌آلات و دستگاه‌های بزرگ، ماژول رله SSR به دلیل عمر طولانی و قابلیت تحمل جریان بالا، انتخابی ایده‌آل محسوب می‌شود.

 عملکرد رله SSR در 7 مرحله

1. دریافت سیگنال ورودی

رله SSR با دریافت سیگنال ورودی از منبع کنترل (مانند میکروکنترلر یا PLC) فعال می‌شود. این سیگنال معمولاً به‌صورت دیجیتال (0 یا 1) یا به‌صورت آنالوگ (ولتاژ یا جریان) است که بسته به نوع رله، مقدار مشخصی دارد.

2. پردازش سیگنال
 سیگنال ورودی توسط مدار داخلی رله پردازش می‌شود. این مدار شامل یک اپتوکوپلر است که سیگنال را به‌صورت ایزوله به بخش قدرت رله منتقل می‌کند. این ایزولاسیون باعث افزایش ایمنی و جلوگیری از تداخل الکتریکی می‌شود.

3. فعال شدن سوئیچ داخلی
 با دریافت سیگنال پردازش‌شده، سوئیچ داخلی رله (معمولاً ترایاک یا ترانزیستور) فعال می‌شود. این سوئیچ الکترونیکی با سرعت بالا و بدون ایجاد جرقه یا صدا، مسیر جریان را برای عبور از ورودی به خروجی باز می‌کند.

4. عبور جریان به خروجی
 پس از فعال شدن سوئیچ داخلی، جریان الکتریکی از منبع تغذیه به سمت بار الکتریکی (مانند موتور، لامپ یا هیتر) عبور می‌کند. این جریان می‌تواند AC یا DC باشد، بسته به نوع رله SSR و نیاز کاربرد.

5. کنترل جریان خروجی
 رله SSR به‌طور پیوسته جریان خروجی را کنترل می‌کند تا مقدار مناسبی به بار ارسال شود. در برخی مدل‌ها، امکان تنظیم جریان به‌صورت دقیق وجود دارد که برای کنترل دما یا سرعت موتور بسیار مفید است.

6. قطع سیگنال ورودی
 با قطع شدن سیگنال ورودی از منبع کنترل، مدار اپتوکوپلر غیرفعال می‌شود. این اتفاق باعث خاموش شدن سوئیچ داخلی و در نتیجه قطع جریان به خروجی می‌شود.

7. بازگشت به حالت آماده به کار
پس از قطع جریان خروجی، رله SSR به حالت آماده به کار بازمی‌گردد و منتظر دریافت سیگنال ورودی بعدی می‌ماند. در این حالت، رله هیچ گونه انرژی مصرف نمی‌کند و بدون فرسودگی مکانیکی، آماده عملکرد مجدد است.

مزایا و معایب رله‌های SSR

مزایا و معایب رله حالت جامد را میتوان در جدول زیر خلاصه کرد:

 کاربردهای رله SSR

رله‌های SSR در کاربردهای متنوعی به‌کار می‌روند که یکی از مهم‌ترین آن‌ها کنترل دما در سیستم‌های گرمایشی و سرمایشی است. رله‌ حالت جامد با تنظیم دقیق جریان و ولتاژ، دمای مطلوب را حفظ می‌کنند و به‌طور گسترده در دستگاه‌های گرمایشی صنعتی و ترموستات‌های دیجیتال استفاده می‌شوند.

رله SSR، در کنترل سرعت موتورهای الکتریکی نقش مهمی دارند؛ به‌طوری که می‌توانند سرعت موتور را به‌صورت پیوسته و دقیق تنظیم کنند. این ویژگیرله SSR در دستگاه‌های صنعتی و ماشین‌آلات تولیدی کاربرد بسیاری دارد.

در سیستم‌های روشنایی صنعتی برای سوئیچینگ سریع و بدون جرقه از رله SSR استفاده می‌شود که باعث افزایش ایمنی و کاهش نویز الکترومغناطیسی می‌شود.

نتیجه‌گیری

رله ssr یا همان رله اس اس ار به‌عنوان یک سوئیچ الکترونیکی پیشرفته و بدون قطعات مکانیکی، انقلابی در دنیای کنترل و اتوماسیون الکتریکی ایجاد کرده است. این رله حالت جامد با استفاده از قطعات نیمه‌هادی، سوئیچینگ سریع، عملکرد بی‌صدا و طول عمر بالا را به ارمغان می‌آورد. انواع رله ssr از نظر ورودی و خروجی (مانند رله ssr dc)، تعداد فاز (مانند ssr سه فاز) و روش‌های کلیدزنی به گونه‌ای طراحی شده‌اند که برای کاربردهای مختلف صنعتی و خانگی مناسب باشند.

ماژول رله ssr با انعطاف‌پذیری بالا در کنترل دستگاه‌های الکتریکی، انتخابی ایده‌آل برای پروژه‌های اتوماسیون صنعتی و خانگی است. ماژول ssr به دلیل سرعت بالا و عملکرد بدون جرقه، در سیستم‌های حساس الکترونیکی کاربرد گسترده‌ای دارد.

در هنگام خرید و انتخاب رله ssr، توجه به نیازهای پروژه و قیمت رله ssr اهمیت زیادی دارد. همچنین، مقایسه مدل‌های مختلف و خرید از مراکز معتبر برای اطمینان از کیفیت و عملکرد بهینه توصیه می‌شود.

سایت آمازون ابزار مرجع مطمئنی برای مقایسه قیمت انواع رله SSR و دیگر تجهیزات ابزار دقیق است.

به‌طور کلی، رله اس اس ار به‌دلیل عملکرد دقیق، بی‌صدا و طول عمر طولانی، جایگزینی مناسب برای رله‌های الکترومکانیکی در بسیاری از صنایع به شمار می‌رود. با توجه به مزایا و قابلیت‌های متنوع این رله‌ها، پیش‌بینی می‌شود که استفاده از آن‌ها در آینده‌ای نزدیک به‌طور چشمگیری افزایش یابد.

سوالات پر تکرار

1. رله SSR چیست؟
رله SSR یا رله اس اس ار یک سوئیچ الکترونیکی حالت جامد است که با استفاده از قطعات نیمه‌هادی، بدون قطعات مکانیکی و جرقه، جریان الکتریکی را کنترل می‌کند.

2. انواع رله SSR کدامند؟
انواع رله ssr بر اساس نوع ورودی و خروجی (DC به AC، AC به AC و ...)، تعداد فاز (تک فاز و ssr سه فاز) و روش کلیدزنی (Zero Crossing، Random Switching) تقسیم‌بندی می‌شوند.

3. ماژول رله SSR چه کاربردی دارد؟
ماژول رله ssr برای کنترل خودکار دستگاه‌های الکتریکی در پروژه‌های اتوماسیون صنعتی و خانگی استفاده می‌شود و به دلیل سوئیچینگ سریع و بی‌صدا، در سیستم‌های حساس الکترونیکی به‌کار می‌رود.
