معرفی برندها و مکانیزم عمل انواع شیر برقی

اتوماسیون‌ صنعتی و جایگزین‌های نیروی انسانی، دارای دقت بالایی هستند بگونه‌ای که از مواد خوراکی تا آب شرب مصرفی شما، همگی مدیون شیر برقی هستند.

شیر برقی شاید برای بسیاری نا آشنا باشد؛ اما بسیاری از فناوری‌های امروز، مدیون این ابزار دقیق هستند. شیر سلونوئید یا SOLENOID VALVE دارای مکانیزم عمل بسیار جالبی هستند و شما با نحوه کار شیر برقی آشنا خواهید شد.

 آمازون ابزار به عنوان تامین کننده ابزار دقیق، ابزار مورد نظر شما را در کوتاه‌ترین زمان ممکن تامین می‌کند؛ در نتیجه شما می‌توانید به راحتی برای خرید شیر برقی اقدام کنید.

شیر برقی چیست؟

از مهم‌ترین قطعات الکترومکانیکی موجود در صنعت امروز را می‌توان شیر برقی یا شیر سلونوئید دانست. امروزه این شیرهای برقی در صنعت‌های کوچک و بزرگ قابل مشاهده است.

شیر برقی یا solenoid valve در فعال سازی جریان به صورت هوشمند، بسیار موثر بوده است و توانایی کنترل جریان سیال‌های گاز و مایع را دارد. این ابزار دقیق در بسیاری از صنایع مانند خودروسازی، نفت و گاز، سیستم‌های آبیاری و سیستم‌های تهویه مطبوع کارایی دارد.

شیر سلونوئید با عملکرد خودکار توانسته دخالت انسان را از بسیاری از فرایندهای تولید دور کند و در فرآیندهای مختلفی از جمله باز و بسته کردن، انتشار یا مخلوط کردن مقدار مشخصی از سیالات ایفای نقش کند.

شیرهای برقی را می‌توان در انواع مدل‌های زیر مشاهده کنید:

• برنجی

•  فولادی

•  آلومینیومی

قطعات شیر برقی

باید بدانید که شیر الکتریکی دارای چندین نمونه است و هر کدام کارایی خاص خود را دارد؛ اما در بین تمامی سلونوئید ولوها؛ قطعات مشترکی وجود دارد که به شرح زیر است:

1. سیم پیچ (Solenoid coil)

2. هسته (core)

3. آرماتور (armator)

4. فنر (spring)

5. بدنه شیر (valve body)

6. آب‌بندها (seals)

7. دریچه (valve)

8. کانکتور (connector)

9. پیستون (plunger)

10. حفره (orifice)

مکانیزم عمل شیر برقی به چه صورت است؟

شاید برای شما هم سوال باشد که شیر برقی چگونه کار می‌کند و چگونه بدون دخالت، عملیات بسته و باز کردن را اجرا می‌کند. تمامی این فرآیندها با توجه به قدرت الکتریسیته اجرا می‌شود و با وارد شدن برق به سیم پیچ آغاز می‌شود.

با ورود جریان برق به سیم پیچ، میدان مغناطیسی ایجاد می‌شود که باعث جذب هسته آهنی می‌شود؛ در نتیجه حرکت هسته آهنی، پیستون یا دیافراگم نیز جابجا می‌شود؛ در نتیجه مسیر سیال باز یا بسته می‌شود.

باید بدانید که مکانیزم عمل هر کدام از این شیرها دارای تفاوت‌هایی است؛ اما این فرایند در اکثر شیرها وجود دارد.

انواع شیر برقی

از زمان ساخت اولین شیر برقی تا به امروز، چندین شیر برقی با توجه به نیاز صنعت ایجاد شده است که هر کدام کارایی خاص خود را دارد. شیر سلونوئید را می‌توان در سه دسته با توجه به کارایی در نظر گرفت.

1.شیر برقی براساس عملکرد

شیر عمل کننده مستقیم DIRECT ACTING

شیر عمل کننده مستقیم یا Direct Acting Solenoid Valve از شیر برقی‌های بدون مکانیزم تقویت کننده است و تنها با نیروی الکتریکی باز و بسته می‌شود.

مکانیزم عمل

شیر عمل کننده مستقیم در حالت عادی به دلیل وجود نیروی فنر در حالت بسته قرار دارد؛ با ورود برق به سیم پیچ، آرماتور به سمت سیم پیچ جذب می‌شود. در نتیجه حرکت آرماتور، دیافراگم باز می‌شود و در صورت اتمام جریان و دریافت سیگنال، با توجه به نیروی فنر، پیستون به حالت اولیه خود برمی‌گیردد.

شیر عمل کننده غیر مستقیم PILOT OPERATED

شیر عمل کننده غیر مستقیم دارای ساختاری پیچیده‌تر است و دارای قطعات بیشتری نیز می‌باشد؛ اما نحوه عمل pilot operated solenoid valves را می‌توانید به شرح زیر ببینید:

با ورود جریان برق و تغییرات در سیم پیچ، میدان مغناطیسی ایجاد می‌شود که به سبب آن قطعه پیلوت به حرکت در می‌آید. با توجه به حرکت پیلوت، یک تغییر مسیر به وجود می‌آید که معمولا به محظه‌ای متصل است.

با به وجود آمدن تغییر مسیر، بین دو طرف دیافراگم ایجاد اختلاف فشار به وجود می‌آید و در نتیجه حرکت دیافراگم اصلی صورت می‌گیرد و عملیات باز شدن صورت می‌گیرد.

تفاوت شیر عمل کننده مستقیم و شیر عمل کننده غیر مستقیم





2.شیر برقی بر اساس پورت

شیر برقی 2 طرفه (Two-Way Solenoid Valves)

باید بدانید که تمامی شیر برقی‌های پنوماتیک، هیدرولیک و شیر عمل کننده مستقیم و شیر عمل کننده غیر مستقیم جزوی از شیر برقی 2 طرفه هستند.

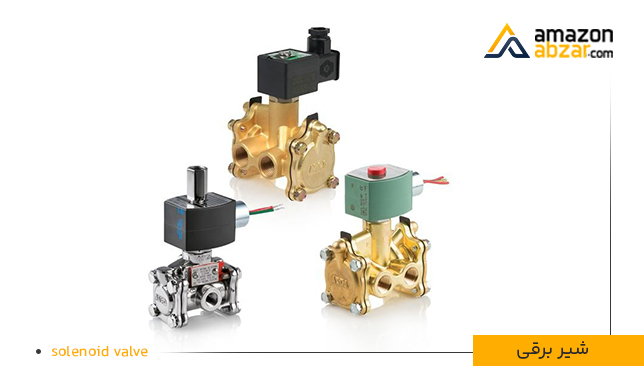

شیر برقی 3 طرفه (Three-Way Solenoid Valves)

شیر برقی 3 پورت دارای سه پورت ورودی و خروجی است و قابلیت ایجاد جریان بین سه سیال را ایجاد می‌کند؛ این شیرها با دارا بودن خروجی‌های بیشتر، انعطاف بیشتری را دارا هستند. این شیر با دارا بودن 2 پورت ترکیبی، می‌تواند به صورت NO و NC ایفای نقش کند و به صورت مجزا به صورت بسته و باز عمل کند.

شیر برقی 4 طرفه (four-Way Solenoid Valves)

شیر برقی 4 پورت مدل‌های مختلفی را دارا است که به صورت دو حالته، سه حالته و چهار حالته یافت می‌شود. شیرهای 4 پورت دارای 2 پورت ورودی و 4 پورت خروجی است و وظیفه مکش و تخلیه را نیز دارا هستند.

شیر برقی پنوماتیکی

کنترل کردن جریان هوای فشرده با استفاده از شیر سلونوئید پنوماتیک به راحتی قابل اجرا است؛ چرا که کارایی شیر برقی پنوماتیک در کنترل هوای فشرده است. باید بدانید که شیر برقی پنوماتیک نیز دارای چندین نوع می‌باشد که هر کدام کارایی خاص خود را دارد.

شیر پنوماتیک دقت کمی را دارد و در محیط‌های تمیز و با توجه به کارایی آن در کمپرسورهای هوا استفاده می‌شود.

شیر برقی هیدرولیک

سیستم‌های هیدرولیک و روغن همیشه با هم ارتباط داشته‌اند؛ شیر برقی هیدرولیک نیز برای ایجاد جریان سیال‌های روغنی ایجاد شده است؛ شیر برقی هیدرولیک در عین داشتن دقت بالا با توجه به ایجاد جریان برای روغن، سرعت کمی را دارد.

باید بدانید که شیر برقی هیدرولیک دارای انواع متفاوتی می‌باشد.

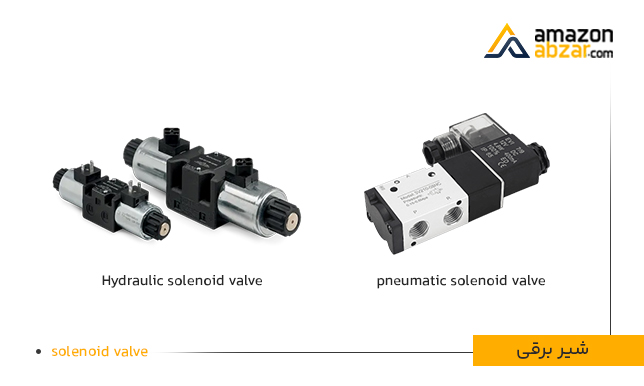

مقایسه شیر برقی هیدرولیک و شیر برقی پنوماتیک

از نظر عملکرد باید بگوییم که شیر برقی و شیر پنوماتیک برای کنترل جریان استفاده می‌شوند؛ اما با توجه به تفاوت سیال‌های عبوری، تفاوت‌های فاحشی نیز وجود دارند که در جدول زیر شرح داده شده است.





3.شیر برقی دوحالته

شیر برقی NO

شیر برقی باز یا solenoid valve normally open، دارای ساختاری ساده در بین سلونوئید ولوها هستند و فقط در دو حالت باز و بسته قرار می‌گیرند و عملگر خاصی را دارا نیستند.

شیر برقی normally open به صورت اتوماتیک باز است؛ اما در صورت بروز حادثه یا نوسان ولتاژ، جهت ایمنی، دریچه به طور خودکار بسته می‌شود.

شیر برقی NC

شیر برقی بسته یا solenoid valve normally closed، به صورت اتوماتیک بسته است و معمولا در سیستم‌های پنوماتیکی و هیدرولیکی دیده می‌شود. شیر برقی nc با توجه به وجود خطر و قطع برق، این شیر سلونوئید، به صورت اتوماتیک بسته می‌شود.

مقایسه شیر برقی با شیر معمولی

شیر برقی را می‌توان انقلابی در صنعت و ابزار دقیق دانست؛ چرا که مدیریت و بهره‌وری فرایند تولید و توزیع را بسیار افزایش می‌دهد و نیازی به رسیدگی و برنامه‌ریزی روزانه و دائمی ندارد.

مزایای استفاده از شیر برقی را در مقایسه با شیر معمولی می‌توان به شرح زیر دانست:

• کنترل سریع جریان سیال

• کنترل دقیق جریان سیال

• عدم نیاز به دسترسی و وارسی دائم

• تکرارپذیری در مقیاس بالا

• اتصال به اتوماسیون و مانیتورینگ صنعتی

• ایمنی بیشتر

• از بین بردن خطای انسانی

• قابلیت کنترل از راه دور

• تنوع و انعطاف پذیری بالا

• صرفه جویی در زمان

• افزایش بهره‌وری تولید

• افزایش سرعت

شیر برقی در چه صنعت‌هایی کاربرد دارد؟

شیر سلونوئید در صنعت‌های زیر به وفور یافت می‌شوند و وظیفه کنترل شاره را در صنایع زیر در دست دارند:

• صنایع کشاورزی

• سیستم‌های آبیاری

• سیستم‌های گرمایش و سرمایش

• سیستم‌های آتش نشانی

• سیستم‌های کاغذسازی

• سیستم‌های کنترل ماشین‌آلات نساجی

• کنترل جریان مواد شیمیایی

• سیستم‌های شستشوی جریان سیالات

• سیستم‌های کنترل جریان آب

• سیستم‌های ایمنی تاسیسات نفت و گاز

• کنترل سیستم‌های سوخت رسانی

قیمت شیر برقی چقدر است؟

قیمت شیر برقی بستگی به عوامل زیادی دارد و هزینه تهیه شیر سلونوئید می‌تواند با توجه به برند و معیارهای انتخاب مانند، شیر 2 پورت، 3 پورت یا 4 پورت متفاوت باشد. همچنین میزان عبور جریان سیال یا دبی نیز می‌تواند در تعیین قیمت تاثیرگذار است.

اما برای مثال تهیه شیر برقی می‌تواند هزینه‌ای بین 6 تا 700 میلیون تومان نیاز دارد.

برندهای شیر برقی

باید بدانید که شیر برقی اولین بار توسط برند بلژیکی ASCO اختراع شد و همچنان از بهترین برندهای شیر سلونوئید در جهان شناخته می‌شود. (باید بدانید که در حال حاضر ASCO زیر نظر EMERSON فعالیت می‌کند.) اما بهترین تولید کننده‌های شیر برقی را می‌توان به شرح زیر دانست:





نتیجه گیری

شیر برقی برای افزایش بهره‌وری یا توسعه تولید و توزیع بسیار کارآمد است؛ اما باید در انتخاب بهترین شیر سلونوئید با توجه به نوع سیال، دقت لازم را داشته باشید. برای تهیه و خرید شیر برقی، آمازون ابزار بهترین انتخاب شما است؛ چرا که آمازون ابزار در سریع‌ترین زمان ممکن، ابزار دقیق مورد نظر را برای شما ارسال می‌کند.

در نهایت شما مهلت تست کالا را نیز خواهید داشت تا بهترین تجربه را از همکاری با آمازون ابزار داشته باشید.

سوالات متداول

1.چگونه می‌توانم از آمازون ابزار خرید کنم؟

برای خرید محصول مورد نظر از آمازون ابزار، شما با چک کردن پارت نامبر محصول می‌توانید درخواست استعلام کنید. با ارتباط با کارشناسان می‌توانید جهت استعلام موجودی و قیمت دقیق ابزار دقیق، نیز سوالات خود را مطرح کنید.

2.بعد از تکمیل سفارش چقدر زمان می‌برد ابزار دقیق به دست من برسد؟

با توجه به نوع محصول، در بازه زمانی 4 هفته به دست شما می‌رسد.

3.آیا مهلت تست برای محصول وجود دارد؟

بله، تا 48 ساعت پس از دریافت محصول، در صورت وجود مغایرت یا خرابی قطعه، محصول خریداری شده را مرجوع کنید.

4.شیر برقی چیست؟

سلونوئید ولو یا شیر برقی، جزوی از خانواده ابزار دقیق محسوب می‌شوند که در باز و بسته کردن جریان به صورت هوشمند در انواع صنایع کوچک و بزرگ ایفای نقش می‌کنند.

5.چند نوع شیر برقی وجود دارد؟

با توجه به نیازهای صنایع مختلف، تا به امروز انواع مختلفی از شیر برقی، نظیر موارد زیر به وجود آمده است.

شیر عمل کننده مستقیم

شیر عمل کننده غیر مستقیم

شیر 2 پورت

شیر 3 پورت

شیر 4 پورت

شیر NO

شیر NC

6.بهترین شیر برقی برای سیالات گازی کدام است؟

بهترین شیر سلونوئید برای سیالات گازی را می‌توان شیر پنوماتیکی دانست؛ چرا که توان کنترل جریان هوای فشرده را به راحتی دارد.
