مقایسه 7 سنسور التراسونیک برد بالا
۲۰ اسفند ۱۴۰۳ _ ۱۱:۵۵
در دنیای امروز که دقت و سرعت حرف اول را می‌زند، انتخاب ابزار مناسب می‌تواند تفاوت بزرگی در نتیجه نهایی ایجاد کند. تصور کنید در یک پروژه صنعتی به‌دنبال اندازه‌گیری سطح مایعات یا مواد جامد در مخازن بزرگ هستید. استفاده از ابزارهای سنتی نه‌تنها زمان‌بر است؛ بلکه دقت کافی را نیز فراهم نمی‌کند. اینجاست که سنسور التراسونیک برد بالا وارد میدان می‌شود.
شاید تا به‌حال نام ماژول التراسونیک قوی یا ماژول التراسونیک برد بالا را شنیده باشید؛ اما آیا می‌دانید این ابزار چگونه می‌توانند به شما کمک کنند؟ یا چرا سنسور التراسونیک برد بلند به انتخاب اول مهندسان مانند خرید نشت یاب در صنایع مختلف تبدیل شده است؟
وقتی به دنبال دقت بی‌نقص در سنجش با برد طولانی هستید؛ سنسور التراسونیک برد بالا یا به اصطلاحی دیگر سنسور اولتراسونیک برد بلند گزینه‌هایی هستند که نباید آنها را نادیده گرفت.
در این مقاله، شما را با ۷ نوع از بهترین ماژول سنسور التراسونیک برد بلند آشنا می‌کنیم؛ ماژول‌هایی که با قدرت و دقت بی‌نظیرشان، می‌توانند چالش‌های پیچیده‌ترین پروژه‌ها را به‌راحتی پشت سر بگذارند. اگر آماده‌اید تا با دنیای این سنسورها بیشتر آشنا شوید و انتخابی هوشمندانه‌تر داشته باشید، ادامه مقاله را در وبلاگ آمازون ابزار مطالعه فرمایید.
سنسور التراسونیک
سنسورهای التراسونیک دستگاه‌هایی هستند که از امواج صوتی با فرکانس بالا (بالاتر از محدوده شنوایی انسان) برای تشخیص فاصله یا حضور اشیاء استفاده می‌کنند. این سنسورها معمولاً در اتوماسیون صنعتی، رباتیک، خودروهای خودران، سیستم‌های امنیتی و اندازه‌گیری سطح مایعات کاربرد دارند.
در میان انواع مختلف سنسورهای اولتراسونیک، سنسور التراسونیک برد بالا یا سنسور التراسونیک برد بلند به دلیل برد بیشتر و دقت بالا، محبوبیت ویژه‌ای در صنایع مختلف دارند. با شناخت بیشتر تفاوت کابل is و nis ارتباط و تغذیه بهتری را با سنسور داشته باشید.
آمازون ابزار، گزینه های متنوعی برای اندازه‌گیری دقیق اعم از سطح سنج و جریان سنج ارائه می‌دهد که میتوانید برای خرید سنسور التراسونیک هم به این سایت مراجعه نمایید.

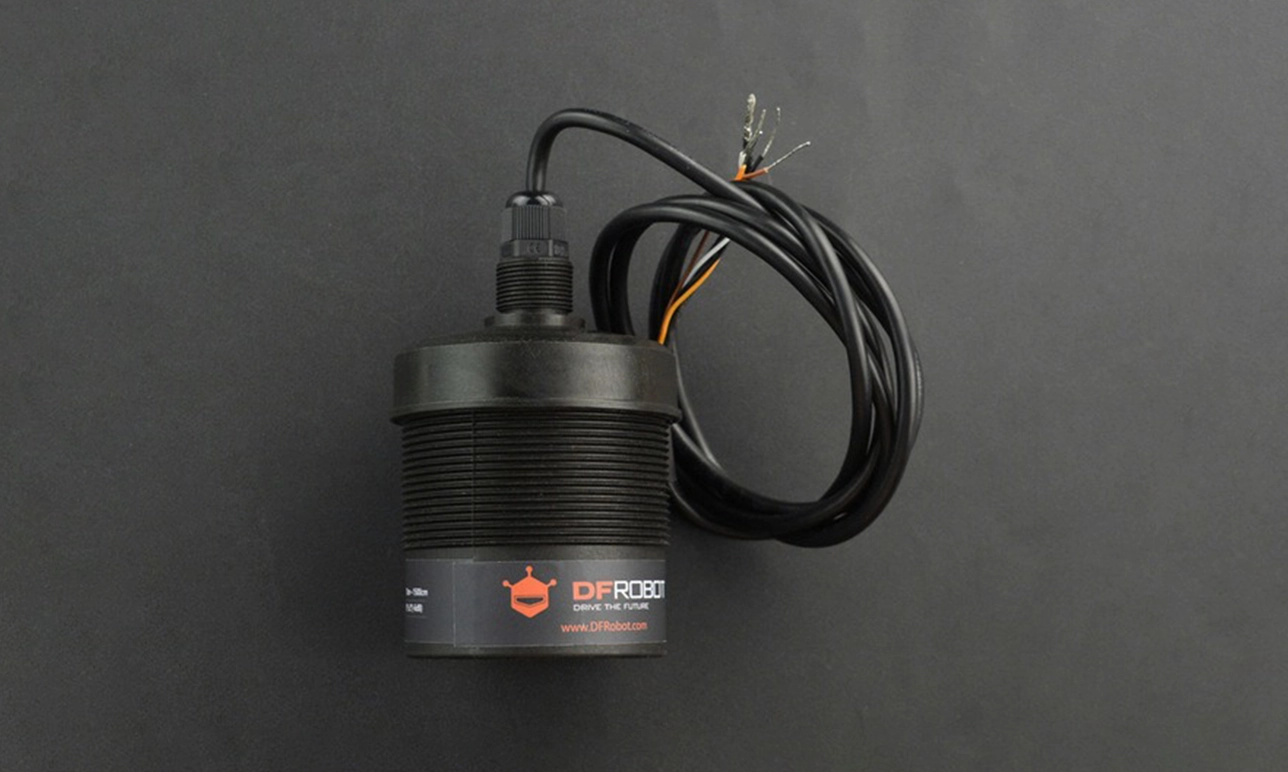

سنسور التراسونیک برد بالا چیست؟
سنسور اولتراسونیک برد بالا (Long-Range Ultrasonic Sensor) دستگاهی است که از امواج صوتی با فرکانس بالا برای اندازه‌گیری فاصله یا تشخیص حضور اشیاء در فواصل دورتر از حد معمول استفاده می‌کند. این سنسورها می‌توانند فواصل تا چندین متر را با دقت مناسب اندازه‌گیری کنند و به‌طور گسترده در اتوماسیون صنعتی، رباتیک، خودروهای خودران، و سیستم‌های امنیتی به‌کار می‌روند.
۷ ماژول التراسونیک برد بلند پرکاربرد در اتوماسیون صنعتی
در جدول زیر، ۷ ماژول التراسونیک برد بلند پرکاربرد در اتوماسیون صنعتی به همراه ویژگی‌ها، کاربردها و مزایا به‌طور خلاصه ارائه شده‌اند:
|
نام ماژول |
ویژگی‌ها |
کاربردها |
مزایا |
|
APG IRU-3430 |
- برد تا 50 فوت (15 متر) - مجهز به نرم‌افزار AutoSense برای برنامه‌ریزی آسان - مناسب برای محیط‌های سخت |
- اندازه‌گیری سطح مایعات و جامدات - نظارت بر مخازن در محیط‌های صنعتی |
- دقت بالا و تنظیم آسان - گواهی Class 1, Div. 2 برای محیط‌های خطرناک |
|

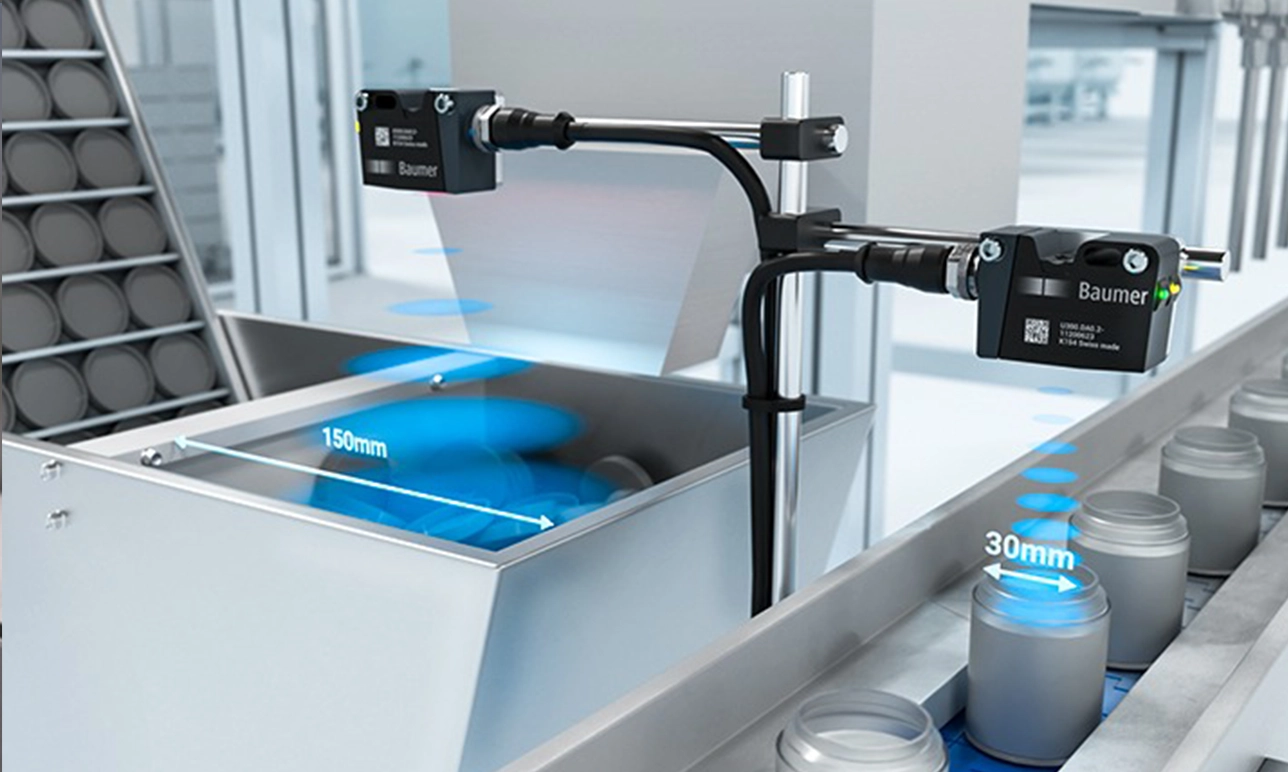

Baumer U500 |
- برد تا 1000 میلی‌متر - محدوده کور بسیار کوتاه (20 میلی‌متر) |
- تشخیص اشیاء در فضاهای محدود - نظارت بر سطوح مایعات |
- طراحی مقاوم - مخروط صوتی قابل تنظیم |
|
MaxBotix Industrial Series |
- برد تا 10 متر - مناسب برای محیط‌های صنعتی |
- اندازه‌گیری سطح مخازن - تشخیص حضور افراد |
- دقت بالا - دوام بالا و ضد آب |
|
SICK UM30 |
- برد تا 8 متر - دقت بالا در اندازه‌گیری فاصله |
- کنترل سطح - تشخیص حضور و فاصله |
- طراحی مقاوم برای محیط‌های سخت - دقت بالا |
|
Pepperl+Fuchs UC6000 |
- برد تا 6 متر - مناطق تشخیص قابل تنظیم |
- کنترل مواد - تشخیص حضور و اندازه‌گیری سطح |
- عملکرد پایدار در محیط‌های گرد و غبار و رطوبت |
|
Siemens Sitrans Probe LU240 |
- فرستنده سطح اولتراسونیک - برد تا 12 متر |
- اندازه‌گیری مداوم سطح مایعات و جامدات |
- خواندن دقیق در محیط‌های دشوار - نصب و تنظیم آسان |
|
Banner Engineering T30UX |
- برد تا 10 متر - خروجی آنالوگ و دیجیتال |
- نظارت بر سطوح - تشخیص اشیاء شفاف |
- طراحی فشرده و عملکرد بالا - کاربردهای متنوع |
نحوه عملکرد سنسورهای التراسونیک در اندازه‌گیری فاصله
عملکرد این سنسورها بر اساس اصل پژواک صوتی (Echo) است. این فرآیند شامل مراحل زیر می‌شود:
- ارسال امواج صوتی: سنسور یک پالس صوتی با فرکانس بالا را به سمت هدف ارسال می‌کند.
- بازتاب امواج: امواج صوتی پس از برخورد با مانع یا جسم، بازتاب می‌شوند.
- دریافت امواج بازتابی: سنسور امواج بازتابی را دریافت می‌کند.
- محاسبه فاصله: با اندازه‌گیری زمان رفت و برگشت امواج (Time of Flight)، فاصله تا هدف محاسبه می‌شود.
فرمول محاسبه فاصله به شکل زیر است:
d=v*t2
معنای متغیرهای این معادله به شرح زیر است:
- d: فاصله تا هدف
- v: سرعت صوت در هوا (تقریباً 343 متر بر ثانیه در دمای 20 درجه سانتی‌گراد)
- t: زمان رفت و برگشت امواج
در جدول زیر، مفاهیم کلیدی فرکانس، برد و دقت در سنسورهای التراسونیک به‌طور خلاصه توضیح داده شده‌اند:
|
مفهوم کلیدی |
توضیح |
تأثیر بر عملکرد |
|
فرکانس (Frequency) |
امواج صوتی با فرکانس بالا (20 کیلوهرتز تا 200 کیلوهرتز) برای تشخیص فاصله استفاده می‌شوند. |
- فرکانس بالا: دقت بیشتر، برد کمتر - فرکانس پایین: برد بیشتر، دقت کمتر |
|
برد (Range) |
حداکثر فاصله‌ای که سنسور می‌تواند به‌طور مؤثر اندازه‌گیری کند. |
- برد بیشتر: مناسب برای فواصل دورتر - تحت تأثیر فرکانس، قدرت سیگنال و شرایط محیطی |
|
دقت (Accuracy) |
میزان صحت اندازه‌گیری فاصله توسط سنسور. |
- فرکانس بالا و سطوح صاف: دقت بیشتر - تحت تأثیر دما، جنس و سطح هدف |
این جدول به‌طور خلاصه ارتباط میان مفاهیم کلیدی و تأثیر هر کدام بر عملکرد سنسورهای التراسونیک را نشان می‌دهد.
عوامل مؤثر بر برد سنسورهای التراسونیک برد بالا
برد سنسورهای التراسونیک به حداکثر فاصله‌ای اشاره دارد که سنسور می‌تواند به‌طور دقیق و مؤثر فاصله را اندازه‌گیری کند.
برد سنسورهای التراسونیک، به عوامل مختلفی بستگی دارد که هر کدام به‌نوعی بر عملکرد سنسور تأثیر می‌گذارند. سنسور التراسونیک برد بالا و ماژول التراسونیک قوی از جمله تجهیزاتی هستند که برای اندازه‌گیری فواصل طولانی‌تر و با دقت بیشتر به کار می‌روند.
1. تأثیر فرکانس کاری بر برد سنسور
فرکانس کاری سنسور التراسونیک یکی از مهم‌ترین عوامل تأثیرگذار بر برد آن است. امواج صوتی با فرکانس بالاتر (مثلاً بالای 100 کیلوهرتز) دارای طول موج کوتاه‌تری هستند که امکان تشخیص جزئیات دقیق‌تری را فراهم می‌کنند. با این حال، این امواج سریع‌تر تضعیف می‌شوند و در نتیجه برد کمتری دارند. از سوی دیگر، امواج فرکانس پایین‌تر (مثلاً حدود 40 کیلوهرتز) طول موج بلندتری دارند و با توانایی نفوذ بیشتر در محیط، برد بیشتری را فراهم می‌کنند، اما دقت کمتری در تشخیص جزئیات دارند. بنابراین، برای اندازه‌گیری فاصله‌های دورتر، استفاده از سنسور التراسونیک برد بلند توصیه می‌شود.
2. نقش طراحی و ساختار سنسور در افزایش برد
طراحی و ساختار سنسور نیز نقش مهمی در افزایش برد دارد. زاویه پرتو (Beam Angle) که نشان‌دهنده پهنای امواج ارسال شده است، تأثیر مستقیمی بر برد سنسور دارد. سنسورهایی با زاویه پرتو باریک‌تر (مثلاً کمتر از 10 درجه) برد بیشتری دارند زیرا امواج صوتی به‌طور متمرکزتری ارسال و دریافت می‌شوند. علاوه بر این، قدرت فرستنده (Transmitter Power) و حساسیت گیرنده (Receiver Sensitivity) از دیگر عوامل ساختاری هستند که در افزایش برد مؤثرند. سنسورهایی که سیگنال قوی‌تری ارسال می‌کنند و گیرنده‌های حساس‌تری دارند، قادر به تشخیص فاصله‌های دورتر هستند. در این میان، استفاده از ماژول التراسونیک برد بالا و ماژول سنسور التراسونیک برد بلند به دلیل طراحی بهینه و عملکرد قدرتمندشان، به‌طور گسترده‌ای برای اندازه‌گیری فواصل دورتر مورد استفاده قرار می‌گیرند.
3. شرایط محیطی و تأثیر آن بر عملکرد سنسور
شرایط محیطی به‌طور قابل‌توجهی بر برد و دقت سنسورهای التراسونیک تأثیر می‌گذارد. دما و رطوبت از مهم‌ترین عوامل محیطی هستند که سرعت صوت را تغییر می‌دهند و در نتیجه بر دقت اندازه‌گیری تأثیر می‌گذارند. همچنین، موانع محیطی مانند گرد و غبار، دود و مایعات می‌توانند امواج صوتی را پراکنده یا جذب کنند و برد سنسور را کاهش دهند. جنس و زاویه سطح هدف نیز تأثیرگذار است؛ سطوح صاف و جامد امواج صوتی را بهتر بازتاب می‌دهند، در حالی که سطوح ناهموار یا نرم ممکن است امواج را پراکنده کنند. در چنین شرایطی، استفاده از سنسور اولتراسونیک برد بلند که طراحی مقاوم‌تری دارد، می‌تواند دقت و برد بیشتری را فراهم کند.
کاربردهای سنسورهای التراسونیک برد بلند
سنسورهای التراسونیک برد بلند در اندازه‌گیری سطح مایعات در مخازن به‌طور گسترده استفاده می‌شوند. این سنسورها با ارسال امواج صوتی و محاسبه زمان بازگشت امواج بازتابی، سطح مایعات را با دقت بالا اندازه‌گیری می‌کنند. این ویژگی در مخازن بزرگ صنعتی و مخازن زیرزمینی بسیار کاربردی است.
در رباتیک و خودروهای خودران، سنسور التراسونیک برد بلند، برای تشخیص موانع و جلوگیری از برخورد استفاده می‌شوند. به دلیل برد طولانی و دقت مناسب، این سنسورها می‌توانند موانع را از فاصله دور شناسایی کنند و به سیستم‌های ناوبری و ایمنی کمک کنند.

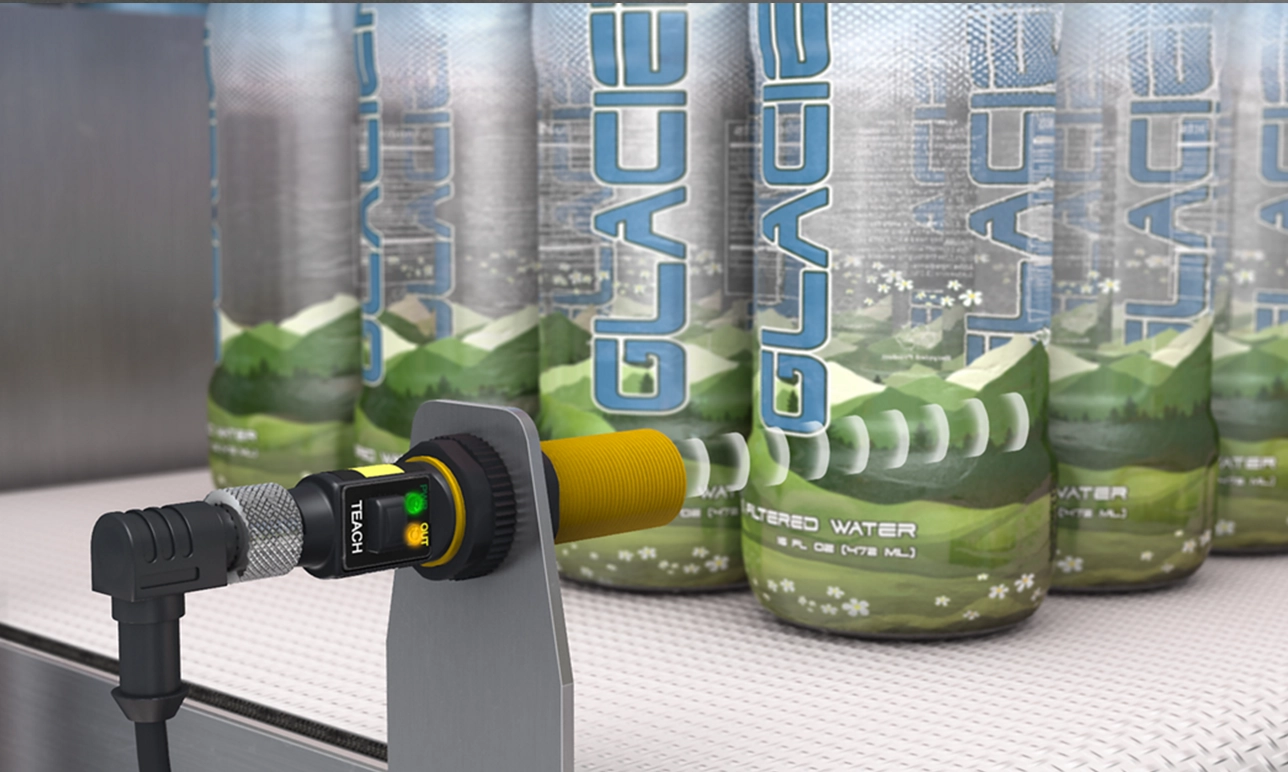

در کنترل صنعتی و اتوماسیون، سنسورهای التراسونیک برد بلند به‌عنوان ابزارهای اندازه‌گیری فاصله و حضور اشیاء به‌کار می‌روند. این سنسورها در خطوط تولید، سیستم‌های بسته‌بندی، و انبارداری برای تشخیص موقعیت، اندازه‌گیری سطح مواد، و جلوگیری از برخورد استفاده می‌شوند.
مقاومت بالا در برابر گرد و غبار و رطوبت باعث شده این سنسورها در محیط‌های صنعتی به‌طور گسترده مورد استفاده قرار گیرند.
نتیجه گیری
سنسورهای التراسونیک برد بلند و سنسور اولتراسونیک برد بالا به دلیل دقت بالا و توانایی اندازه‌گیری فواصل طولانی، به‌طور گسترده‌ای در اتوماسیون صنعتی، رباتیک، خودروهای خودران و سیستم‌های امنیتی مورد استفاده قرار می‌گیرند.
این سنسورها با بهره‌گیری از امواج صوتی با فرکانس مناسب، امکان تشخیص اشیاء و اندازه‌گیری دقیق فاصله‌ها را حتی در شرایط محیطی چالش‌برانگیز فراهم می‌کنند. ماژول التراسونیک برد بالا و ماژول سنسور التراسوتیک برد بلند نیز با طراحی پیشرفته و قدرت ارسال و دریافت بالا، به‌طور خاص برای کاربردهای نیازمند برد طولانی‌تر توسعه یافته‌اند.
انتخاب سنسور التراسونیک مناسب به‌طور مستقیم بر عملکرد و دقت سیستم تأثیر می‌گذارد. در این راستا، توجه به فرکانس کاری، زاویه پرتو، حساسیت گیرنده و توان فرستنده بسیار حیاتی است. بسته به نیازهای خاص هر پروژه، می‌توان از سنسور التراسونیک برد بالا یا ماژول التراسونیک برد بلند با ویژگی‌های مناسب استفاده کرد. به‌عنوان مثال، در کاربردهایی که به برد طولانی‌تر نیاز دارند، انتخاب سنسور اولتراسونیک برد بلند با زاویه پرتو باریک‌تر و فرکانس پایین‌تر، بهترین عملکرد را خواهد داشت.
در نهایت، درک دقیق از محیط کاری و نیازهای پروژه به همراه انتخاب صحیح ماژول التراسونیک قوی یا ماژول سنسور التراسونیک برد بلند می‌تواند به بهبود عملکرد و دقت سیستم منجر شود و به دستیابی به نتایج مطلوب کمک کند.
با جستجوی سنسور التراسونیک برد بلند در سایت آمازون ابزار، میتوانید بهترین گزینه‌ها را برای پروژه‌های خود بیابید و آنها را باهم مقایسه کنید.
سوالات پر تکرار
1. سنسور التراسونیک برد بلند چیست و چه کاربردی دارد؟
سنسور التراسونیک برد بلند دستگاهی است که با استفاده از امواج صوتی با فرکانس بالا، فاصله‌های طولانی را با دقت بالا اندازه‌گیری می‌کند. این سنسورها در اندازه‌گیری سطح مایعات، تشخیص موانع در رباتیک، و کنترل صنعتی کاربرد دارند.
2. چگونه برد سنسور التراسونیک برد بلند را افزایش دهیم؟
انتخاب فرکانس مناسب (فرکانس پایین‌تر برد بیشتری دارد) استفاده از سنسور با زاویه پرتو باریک‌تر، و محافظت در برابر تداخلات محیطی مانند گرد و غبار و رطوبت می‌تواند به افزایش برد کمک کند.
3. تفاوت بین سنسور التراسونیک برد بلند و سنسور معمولی چیست؟
سنسور التراسونیک برد بلند دارای قدرت فرستنده قوی‌تر، زاویه پرتو باریک‌تر، و حساسیت گیرنده بالاتر است که امکان اندازه‌گیری فواصل طولانی‌تر را فراهم می‌کند؛ در حالی که سنسورهای معمولی برای فواصل کوتاه‌تر طراحی شده‌اند.
