ابزار دقیق سد یکی از مهم‌ترین بخش‌های نظارت و پایش در سازه‌های هیدرولیکی محسوب می‌شود. سدها به عنوان سازه‌های عظیم مهندسی، باید در برابر فشار آب، تغییرات دمایی، زلزله و نشست‌های احتمالی مقاومت بالایی داشته باشند. استفاده از ابزار دقیق در سد سازی امکان نظارت مستمر بر وضعیت سد را برای مهندس ابزار دقیق فراهم می‌کند و از بروز مشکلات جدی همچون نشت، ترک‌خوردگی و تغییر شکل جلوگیری می‌نماید.
قیمت دستگاه نشت یاب آب تصویری اگرچه ممکن است زیاد به نظر برسد؛ اما مقایسه قیمت آن با هزینه ای که آسیب رسیدن به یک سد ایجاد می‌کند؛ خرید آن را توجیه پذیر می کند.
در این مقاله، با ابزار دقیق سدها و نقش آن‌ها در پایش ایمنی سدهای بتنی و خاکی آشنا می‌شویم.
خرید کالای ابزار دقیق از آمازون ابزار، اطمینان از اصالت کالا و آسودگی خیال را برای شما به ارمغان می‌آورد.
15 ابزار دقیق سد سازی در سدهای بتنی و خاکی
ابزار دقیق به طور کلی در تمامی صنایع قابل مشاهده است اما در سدسازی، این 15 مورد ابزار دقیق بسیار کاربردی هستند:
1. پیزومتر
پیزومتر (Piezometer)،یکی از پرکاربردترین ابزار دقیق سدها است که برای اندازه‌گیری فشار آب منفذی در پی و بدنه سدهای خاکی و بتنی به کار می‌رود. این امر به منظور بررسی پایداری سازه و جلوگیری از فرسایش داخلی انجام می‌شود.

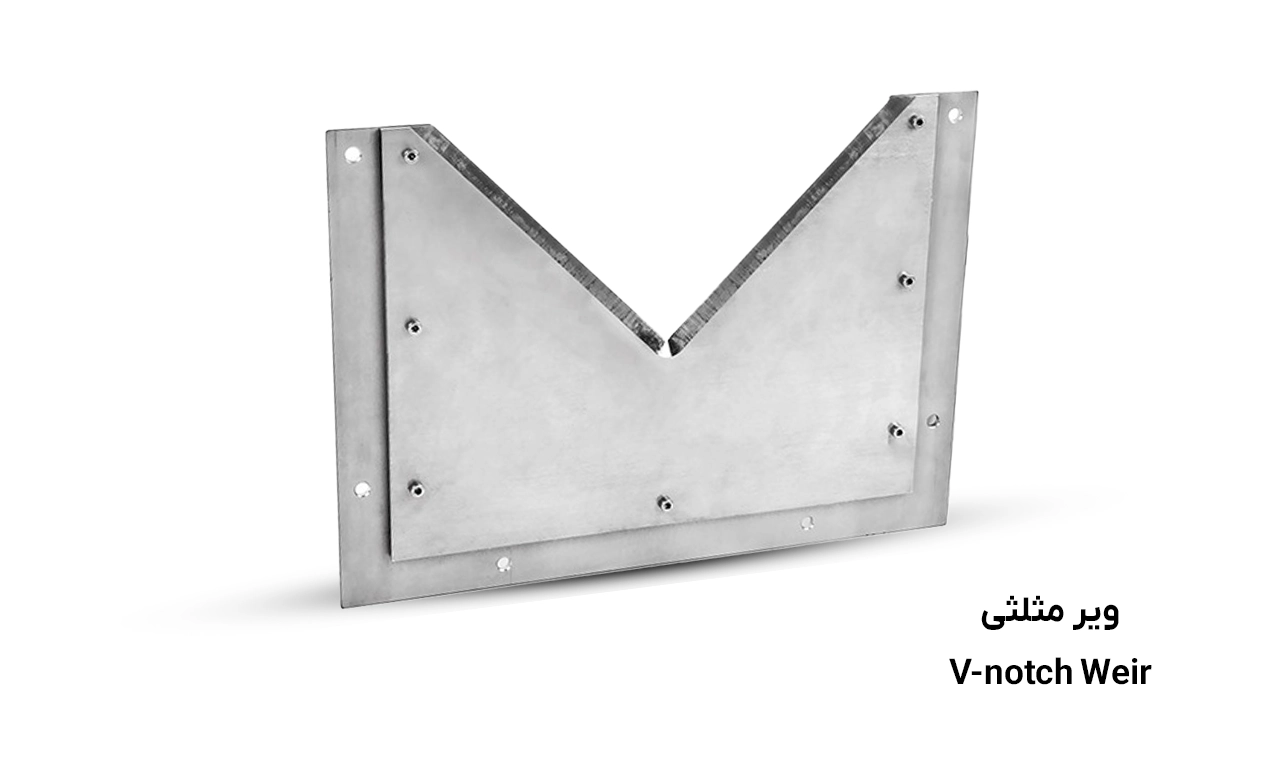

2. ویر مثلثی
ویر مثلثی (V-notch Weir)، وسیله‌ای برای سنجش میزان نشت آب از بدنه سد، که به مهندسان کمک می‌کند نشتی‌های غیرعادی را تشخیص دهند و از کاهش ایمنی سد جلوگیری کنند.

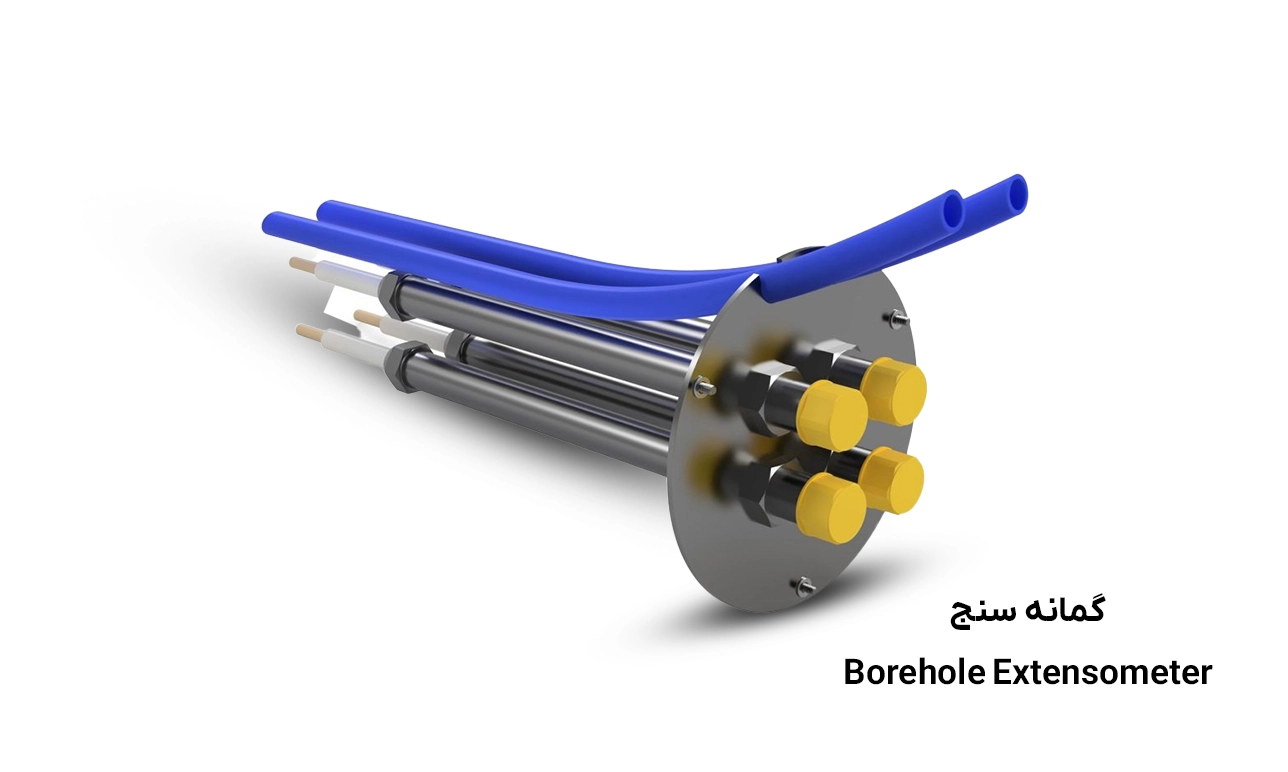

3. گمانه‌سنج
گمانه‌سنج (Borehole Extensometer)، برای بررسی تغییرات جابجایی در عمق بدنه سد و شناسایی حرکات داخلی که می‌توانند نشان‌دهنده ضعف‌های سازه‌ای باشند، استفاده می‌شود.
4. شیب‌سنج
شیب‌سنج (Inclinometer)، این ابزار دقیق سد سازی، تغییرات زاویه‌ای در بدنه و پی سد را بررسی کرده و جابجایی‌های جانبی را برای جلوگیری از ناپایداری‌های احتمالی ثبت می‌کند.
5. تنش سنج سیم مرتعش
تنش‌سنج سیم مرتعش (Vibrating Wire Strain Gauge)، برای اندازه‌گیری میزان تنش‌های داخلی در بدنه سدهای بتنی و خاکی، که به ارزیابی مقاومت و پیشگیری از شکست سازه کمک می‌کند.

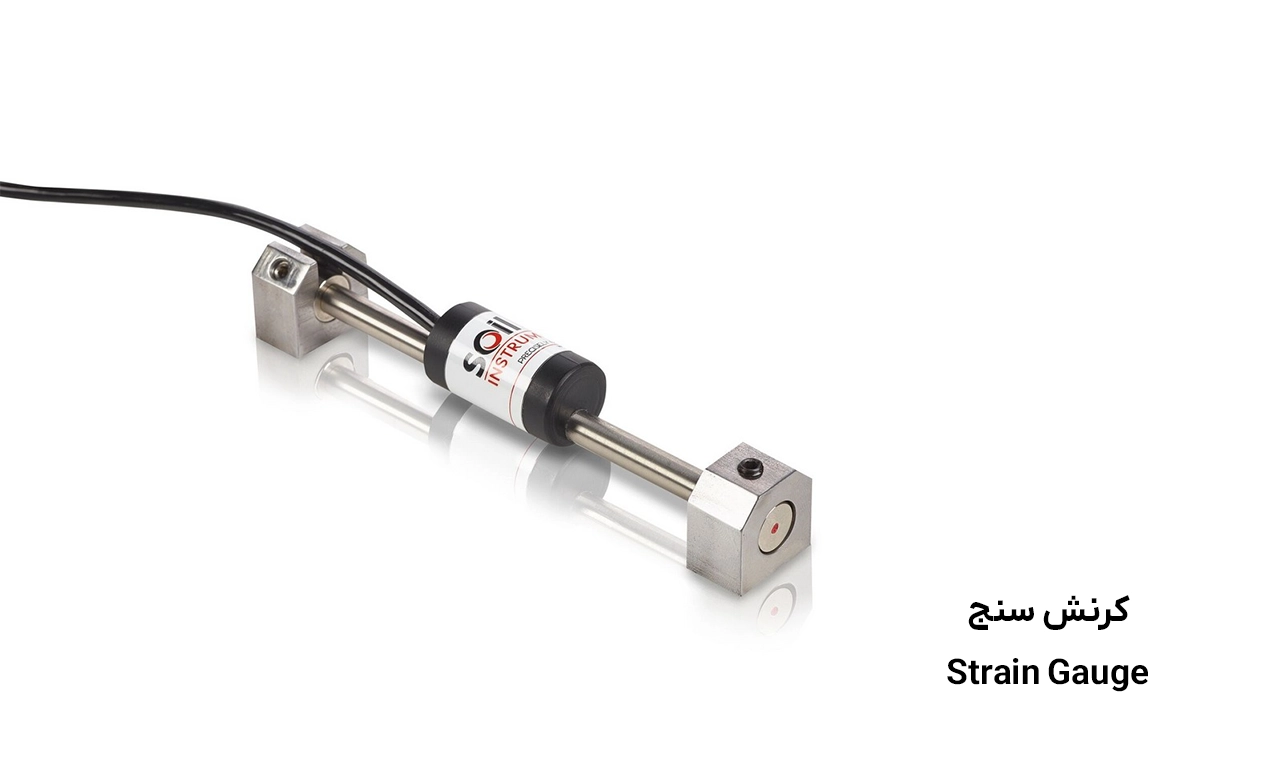

6. کرنش سنج
کرنش‌سنج (Strain Gauge)، این ابزار برای پایش میزان کرنش و تغییر شکل مصالح در سدها، به‌ویژه در نقاط حساس مانند درزهای انبساطی و مفاصل سازه‌ای، استفاده می‌شود.
7. دستگاه اندازه‌گیری نشست
دستگاه اندازه‌گیری نشست (Settlement Gauge)، برای بررسی میزان نشست تاج و بدنه سدهای خاکی، که در طول زمان ممکن است باعث کاهش پایداری و تغییر در عملکرد سد شود.
8. نشانگرهای خارجی
نشانگرهای خارجی (External Targets)، این ابزار دقیق سد، برای پایش تغییرات خارجی در سطح سد استفاده می‌شود و می‌تواند نشانه‌هایی از تغییر شکل یا نشست‌های ناهمگون ارائه دهد.
9. فشارسنج بوردون
فشارسنج بوردون (Borden Tube)، ابزاری که برای اندازه‌گیری فشار بالابرنده در سدهای بتنی و خاکی استفاده می‌شود، تا از تأثیرات منفی فشارهای هیدرواستاتیکی بر پایداری سد جلوگیری کند.
10. سنسور دما
سنسور دما (Temperature Sensor) برای اندازه‌گیری تغییرات دمایی در سدهای بتنی استفاده شده و به تحلیل تأثیرات انبساط و انقباض حرارتی بر سازه کمک می‌کنند.

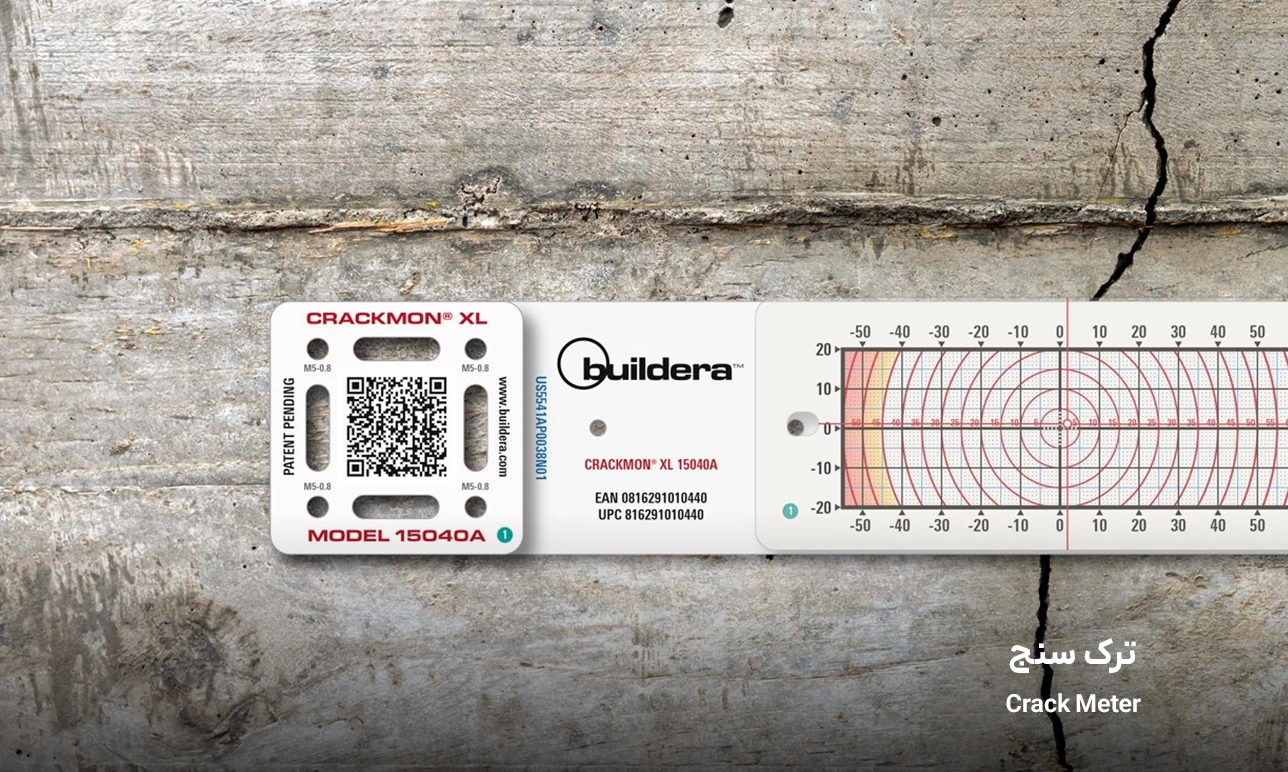

11. ترک‌سنج
ترک‌سنج (Crack Meter)، یکی از ابزار دقیق سد سازی که برای پایش رشد ترک‌ها و اندازه‌گیری تغییرات بازشدگی آن‌ها در سدهای بتنی استفاده می‌شود تا نشانه‌های اولیه خرابی شناسایی شود.
12. سنسورهای لرزه‌نگاری
سنسورهای لرزه‌نگاری (Strong Motion Seismographs)، برای ثبت ارتعاشات ناشی از زلزله و بررسی رفتار سدهای بتنی و خاکی در برابر زلزله، که در مناطق زلزله‌خیز ضروری است.
13. ابزار سنجش جابجایی نسبی
ابزار سنجش جابجایی نسبی (Differential Settlement Gauge)، برای پایش نشست‌های ناهمگون در نقاط مختلف سدهای خاکی، که ممکن است باعث تغییرات ناخواسته در ساختار و پایداری سد شوند.
14. مانیتورینگ از راه دور
مانیتورینگ از راه دور (Remote Monitoring Systems)، سامانه‌های هوشمندی هستند که داده‌های ابزار دقیق سدها را به‌صورت خودکار ثبت کرده و امکان پایش لحظه‌ای از راه دور را برای مهندسان فراهم می‌کنند.
15. ترازسنج‌ها
ترازسنج‌ها (Plumb Lines)، در سدهای بتنی برای بررسی جابجایی‌های عمودی و کنترل تغییرات ساختاری در طول زمان، به‌ویژه در نواحی بحرانی، استفاده می‌شود.
پارامترهای کلیدی در نظارت بر سدهای بتنی و خاکی
در جدول زیر انواع پارامترهای مورد سنجش در نظارت بر سدها و ابزار دقیق سد مورد استفاده برای پایش هر کدام، معرفی شده است.
|
پارامتر مورد سنجش |
اهمیت پایش |
ابزارهای مورد استفاده |
|
نشت (Seepage) |
ارزیابی پایداری سد و جلوگیری از فرسایش داخلی یا فشار بالابرنده |
- چاهک‌های زهکشی (Drainage holes) - ویر مثلثی (V-notch weirs) - پیزومترها (Piezometers) |
|
تغییر شکل (Deformation) |
تشخیص نشست‌ها یا جابجایی‌های احتمالی که ممکن است نشانه‌ای از مشکلات سازه‌ای باشند |
- ترازسنج‌ها (Plumb lines) - نشانگرهای خارجی (External targets) - سنجش‌گر نشست نسبی (Differential settlement gauges) - شیب‌سنج‌ها (Inclinometers) - ترازسنج‌های زاویه‌ای (Tiltmeters) |
|
فشار بالابرنده و فشار منفذی (Uplift Pressure & Pore Pressure) |
ارزیابی پایداری پی سد و پیشگیری از تأثیرات منفی نیروهای بالابرنده |
- لوله‌های بوردون (Borden tubes) - پیزومترها (Piezometers) |
|
دما (Temperature) |
بررسی تأثیر تنش‌های حرارتی بر عملکرد سد و جلوگیری از ترک‌های حرارتی |
- حسگرهای دما (Temperature sensors) |
|
فعالیت ترک‌ها و درزها (Crack Activity) |
تشخیص زودهنگام نشانه‌های ضعف سازه‌ای برای پیشگیری از خرابی سد |
- ترک‌سنج‌ها (Crack meters) - سنجش‌گر درزها (Joint meters) - اکستنسومترهای سیم‌لرزانی با دامنه بلند (Long-stroke vibrating wire extensometers) |
|
تنش و کرنش (Stress & Strain) |
ارزیابی سلامت کلی سازه و شناسایی نقاط ضعف احتمالی در بدنه سد |
- کرنش‌سنج‌ها (Strain gauges) - کرنش‌سنج‌های سیم‌لرزانی (Vibrating wire strain gauges) |
|
لرزه‌نگاری و حرکات زمین‌لرزه (Earthquake Motion) |
ارزیابی مقاومت سد در برابر زلزله و بررسی واکنش سازه به لرزه‌ها |
- لرزه‌نگارهای حرکت قوی (Strong motion seismographs) |
|
نشست سطحی (Surface Settlements) |
پایش نشست در تاج و نواحی حساس سد برای جلوگیری از تخریب احتمالی |
- صفحات نشست‌سنج (Settlement plates) - سنجش‌گرهای نشست (Settlement gauges) |
|
ثبت داده‌ها و سامانه‌های پایش از راه دور (Data Loggers & Remote Monitoring Systems) |
جمع‌آوری مداوم داده‌ها و امکان نظارت و تحلیل در لحظه |
- سامانه‌های پایش از راه دور و ثبت اطلاعات در سامانه‌های مرکزی |
این جدول، ابزار دقیق مورد استفاده در نظارت بر سدها را معرفی می‌کند و اهمیت آن‌ها را در پایش و ایمنی سدها نشان می‌دهد.
اهمیت ابزار دقیق در سدسازی
ابزار دقیق سد سازی با فراهم کردن داده‌های دقیق و مستمر، امکان مدیریت بهتر و افزایش عمر مفید سدها را فراهم می‌کند. ابزار دقیق سدهای بتنی و خاکی، نقش کلیدی در حفظ پایداری این سازه‌ها ایفا کرده و به مهندسان امکان می‌دهد که تصمیمات بهتری برای نگهداری و بهره‌برداری اتخاذ کنند. برخی از مهم‌ترین مزایای استفاده از ابزار دقیق در سدهای خاکی و بتنی عبارتند از:
-
افزایش ایمنی سد
ابزار دقیق سدها به مهندسان اجازه می‌دهد تغییرات جزئی را شناسایی کرده و قبل از وقوع خطرات، اقدامات لازم را انجام دهند.
-
سیستم هشدار زودهنگام
تغییرات کوچک در وضعیت سد می‌توانند نشانه‌ای از مشکلات بالقوه باشند که با استفاده از ابزار دقیق سد سازی قابل تشخیص است.
-
کنترل عملکرد سد
داده‌های ثبت‌شده توسط ابزار دقیق سدهای خاکی و بتنی برای بهینه‌سازی بهره‌برداری از سدها استفاده می‌شود.
-
اعتبارسنجی طراحی سد
ابزار دقیق سد سازی به مهندسان کمک می‌کند تا طراحی‌های اولیه را بررسی کرده و در پروژه‌های آینده اصلاحات لازم را اعمال کنند.
-
حفاظت از محیط زیست و کاهش هزینه‌ها
ابزار دقیق سد سازی از بروز نشت‌های غیرمنتظره و خسارات زیست‌محیطی جلوگیری کرده و هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.
نتیجه‌گیری
استفاده از ابزار دقیق سد در سدهای بتنی و خاکی، یک ضرورت مهندسی برای تضمین ایمنی، بهره‌برداری بهینه و کاهش هزینه‌های تعمیر و نگهداری است. داده‌های به‌دست‌آمده از ابزار دقیق در سدهای خاکی و بتنی، به مهندسان کمک می‌کند تا تغییرات ساختاری را زودهنگام شناسایی کرده و از وقوع حوادث ناگوار جلوگیری نمایند. با انتخاب تجهیزات مناسب و به‌کارگیری ابزار دقیق سد سازی، امکان نظارت دقیق و افزایش عمر مفید سدها فراهم می‌شود. در نهایت، پایش مستمر با استفاده از ابزار دقیق سدها، نه‌تنها باعث افزایش ایمنی سدها می‌شود، بلکه بهره‌برداری بهینه از منابع آبی را نیز تسهیل می‌کند.
سوالات متداول
1. چرا استفاده از ابزار دقیق در سدهای بتنی و خاکی ضروری است؟
ابزار دقیق سدها به مهندسان کمک می‌کند تا تغییرات ساختاری مانند نشت، نشست، تنش و زلزله را به‌موقع شناسایی کرده و از وقوع حوادث و خرابی‌های احتمالی جلوگیری کنند.
2. مهم‌ترین ابزار دقیق مورد استفاده در سد سازی کدامند؟
برخی از مهم‌ترین ابزارهای دقیق سد سازی شامل پیزومترها، شیب‌سنج‌ها، ترک‌سنج‌ها، سنسورهای لرزه‌نگاری، فشارسنج بوردون، دستگاه‌های اندازه‌گیری نشست و سامانه‌های پایش از راه دور هستند.
3. چگونه ابزار دقیق سد سازی به کاهش هزینه‌های تعمیر و نگهداری کمک می‌کند؟
پایش مداوم داده‌های سد، امکان تشخیص زودهنگام مشکلات را فراهم کرده و از نیاز به تعمیرات پرهزینه و ناگهانی جلوگیری می‌کند، که در نهایت باعث کاهش هزینه‌های نگهداری و افزایش عمر مفید سد می‌شود.
