بررسی خازن قطب دار و بدون قطب و تشخیص مثبت و منفی خازن
۱۳ خرداد ۱۴۰۴ _ ۱۳:۴۷
در دنیای الکترونیک و تجهیزات برق صنعتی، درک صحیح مثبت و منفی خازن اهمیت بالایی دارد. نصب نادرست خازن به‌خصوص در خازن‌های قطب‌دار مثل خازن‌های الکترولیتی، می‌تواند به خرابی خازن، تخلیه ناگهانی، نشتی جریان یا حتی ترکیدن آن منجر شود. در این مطلب از آمازون ابزار، ۵ مدل رایج خازن را بررسی می‌کنیم. این بررسی بر پایه خازن قطب دار و بدون قطب است.
آمازون ابزار به عنوان تامین کننده تجهیزات اتوماسیون صنعتی و ابزار دقیق، همراه با پیشرفت صنعت شما است.

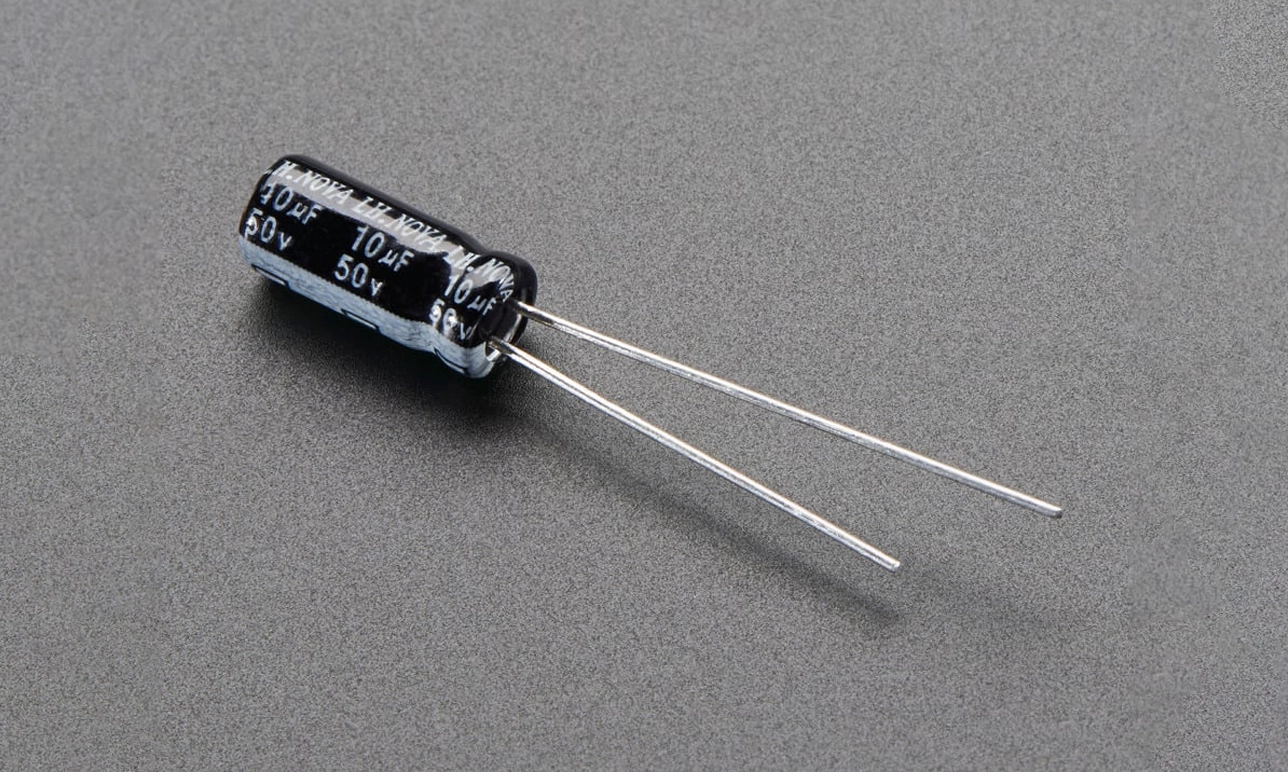

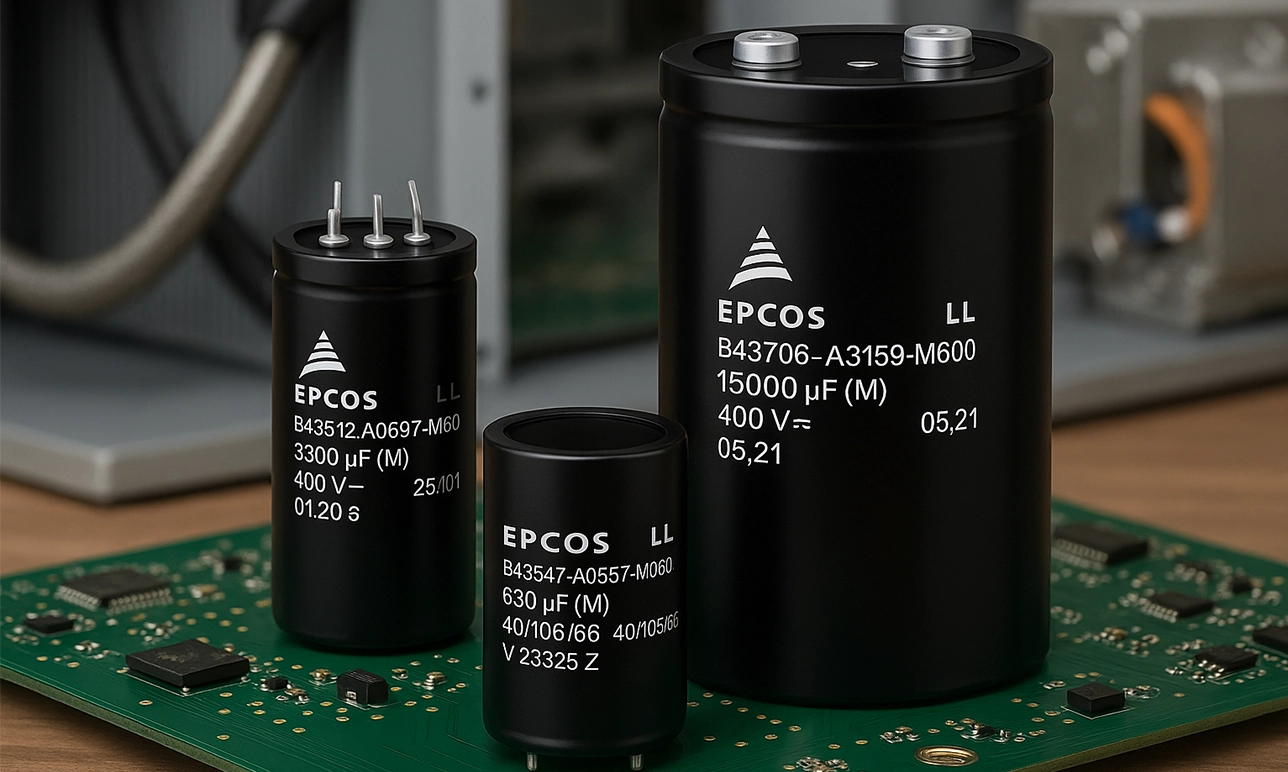

خازن قطب دار و بدون قطب
خازن‌ها به‌طور کلی به دو دسته‌ی قطب‌دار و بدون قطب تقسیم می‌شوند. خازن‌های قطب‌دار دارای پایه مثبت و منفی مشخص هستند و باید مطابق جهت صحیح در مدار قرار گیرند. در مقابل، خازن‌های بدون قطب فاقد جهت‌گیری الکتریکی هستند و در هر جهتی می‌توان آن‌ها را در مدار نصب کرد. این تفاوت از ساختار داخلی آن‌ها ناشی می‌شود؛ خازن‌های قطب‌دار معمولاً الکترولیتی هستند و به دلیل طراحی شیمیایی‌شان به پلاریته حساس‌اند.
برای خرید خازن کافی است، محصول مورد نظر را ثبت استعلام کنید.
کاربرد خازن قطب دار و بدون قطب
خازن‌های قطب‌دار معمولاً در مدارهای تغذیه DC، تثبیت ولتاژ و مدارات ذخیره انرژی به کار می‌روند؛ جایی که جهت ولتاژ مشخص و ثابت است.
در عوض، خازن بدون قطب به دلیل قابلیت نصب در هر جهت، در مدارات AC، فیلترهای فرکانسی و مدارات حذف نویز استفاده می‌شود؛ که در آن‌ها جریان می‌تواند به صورت رفت و برگشتی (متناوب) باشد.
نحوه نصب خازن قطب دار و بدون قطب
در هنگام نصب خازن‌های قطب‌دار باید دقت شود که پایه مثبت به ولتاژ مثبت و پایه منفی به زمین یا ولتاژ منفی مدار متصل شود.
نصب نادرست این نوع خازن می‌تواند باعث نشتی جریان، آسیب دیدن خازن یا حتی انفجار شود. اما در خازن‌های بدون قطب، چون حساسیتی نسبت به جهت جریان ندارند، نصب آن‌ها ساده‌تر و بدون ریسک پلاریته است.
|
ویژگی |
خازن قطب‌دار (Polarized Capacitor) |
خازن بدون قطب (Non-Polarized Capacitor) |
|
وجود قطبیت (پلاریته) |
دارد (پایه مثبت و منفی مشخص است) |
ندارد (در هر جهت قابل نصب است) |
|
نحوه تشخیص قطب |
علامت منفی روی بدنه یا پایه کوتاه‌تر |
نیازی به تشخیص نیست |
|
مثال‌ها |
خازن الکترولیتی، تانتالیوم، SMD الکترولیتی |
خازن سرامیکی، پلی‌استر، عدسی، MLCC |
|
موارد کاربرد |
منابع تغذیه DC، مدارهای تایمینگ، فیلترها |
فیلترهای AC، سیگنال‌های فرکانسی، حذف نویز |
|
حساسیت به جهت نصب |
بله؛ نصب اشتباه ممکن است باعث خرابی شود |
خیر؛ در هر جهت قابل استفاده است |
|
ظرفیت معمول |
معمولاً ظرفیت‌های بالا (µF تا mF) |
معمولاً ظرفیت‌های پایین‌تر (pF تا µF) |
مثبت و منفی خازن
در خازن‌ها، مفهوم مثبت و منفی تنها در انواع قطب‌دار مانند خازن‌های الکترولیتی یا تانتالیوم معنا دارد. این خازن‌ها دارای پایه مثبت (آند) و پایه منفی (کاتد) هستند و باید به درستی در مدار قرار گیرند؛ چرا که نصب اشتباه آن‌ها ممکن است باعث خرابی یا حتی ترکیدن خازن شود.
در مقابل، خازن‌های بدون قطب مانند سرامیکی، عدسی یا پلی‌استر، هیچ جهت خاصی ندارند و در هر طرف قابل استفاده هستند، زیرا به پلاریته ولتاژ حساس نیستند.
|
نوع خازن |
قطب |
نحوه تشخیص قطب |
|
خازن سرامیکی |
ندارد |
نیازی به تشخیص نیست؛ در هر جهت قابل نصب است. |
|
خازن الکترولیتی |
دارد |
نوار منفی (–) روی بدنه، نشان‌دهنده پایه منفی؛ پایه بلندتر = مثبت |
|
خازن پلی‌استر |
ندارد |
نیازی به تشخیص نیست؛ در هر جهت قابل نصب است. |
|
خازن عدسی |
ندارد |
نیازی به تشخیص نیست؛ در هر جهت قابل نصب است. |
|
خازن SMD (الکترولیتی) |
دارد |
نوار روی بدنه مشخص‌کننده پایه منفی |
|
خازن SMD (سرامیکی/MLCC) |
ندارد |
نیازی به تشخیص نیست؛ در هر جهت قابل نصب است. |

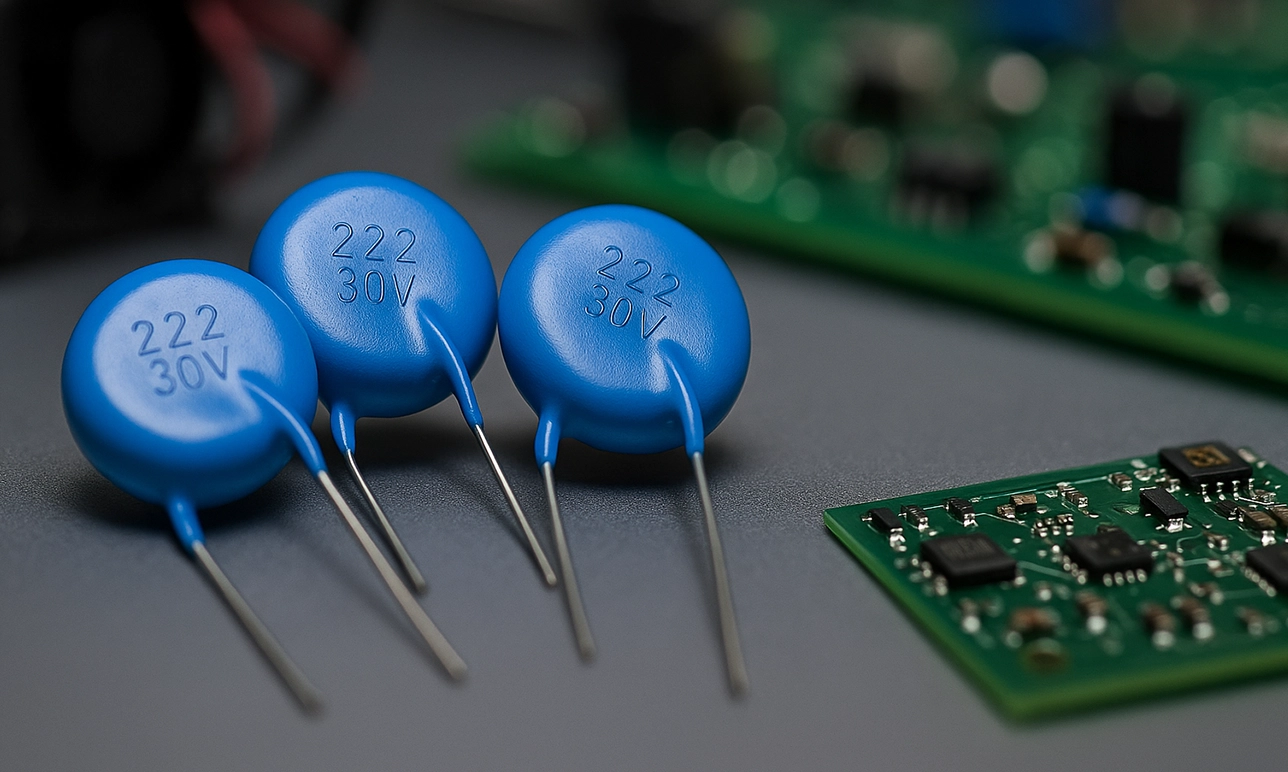

مثبت و منفی خازن سرامیکی
خازن‌های سرامیکی جزء خازن‌های بدون قطب هستند. یعنی اهمیتی ندارد که پایه مثبت یا منفی چگونه به مدار متصل شوند. در این مدل‌ها از مفهوم پلاریته صحیح خبری نیست، و به راحتی می‌توان در هر جهتی آن‌ها را نصب کرد. این خازن‌ها معمولاً در مدارات AC یا فیلترهای فرکانسی کاربرد دارند.

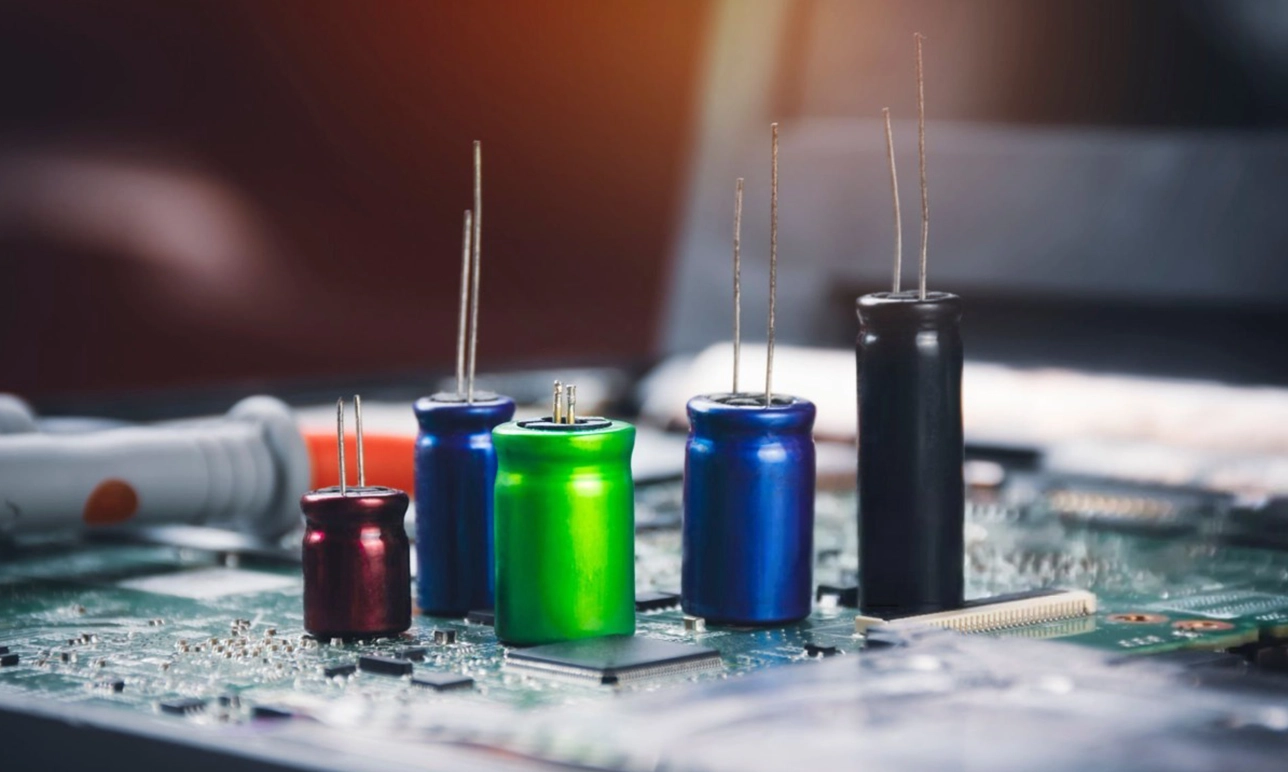

مثبت و منفی خازن الکترولیتی
این خازن‌ها قطب‌دار هستند. روی بدنه آن‌ها معمولاً یک نوار منفی (علامت -) درج شده که نشان‌دهنده کاتد (Cathode) یا پایه منفی است. پایه دیگر که بلندتر است، آند (Anode) یا پایه مثبت خازن می‌باشد.
نصب نادرست این خازن در جهت ولتاژ معکوس باعث جریان نشتی، خرابی یا حتی جرقه زدن خازن می‌شود. همیشه دقت کنید پایه مثبت به اتصال مثبت مدار یا ترمینال بایاس مستقیم متصل شود.
مثبت و منفی خازن پلی‌استر
خازن‌های پلی‌استر، مانند مدل‌های عدسی، بدون پلاریته هستند. می‌توان آن‌ها را در هر جهت در مدار قرار داد. البته برخی مدل‌ها ممکن است دارای علامت‌گذاری خاصی باشند، ولی این علامت‌ها لزوماً به معنی وجود قطب مثبت یا منفی نیستند.
منفی و مثبت خازن پلی استر در مدار تغذیه، حذف نویز و فیلترینگ سیگنال‌های دیجیتال بسیار مؤثر هستند.
مثبت و منفی خازن عدسی
خازن‌های عدسی هم خازن‌های بدون قطب محسوب می‌شوند. این خازن‌ها بیشتر برای کاربردهای کم‌ظرفیت و با ولتاژ پایین مناسب‌اند. در نصب آن‌ها نگرانی از بابت جهت جریان یا ولتاژ ورودی وجود ندارد.

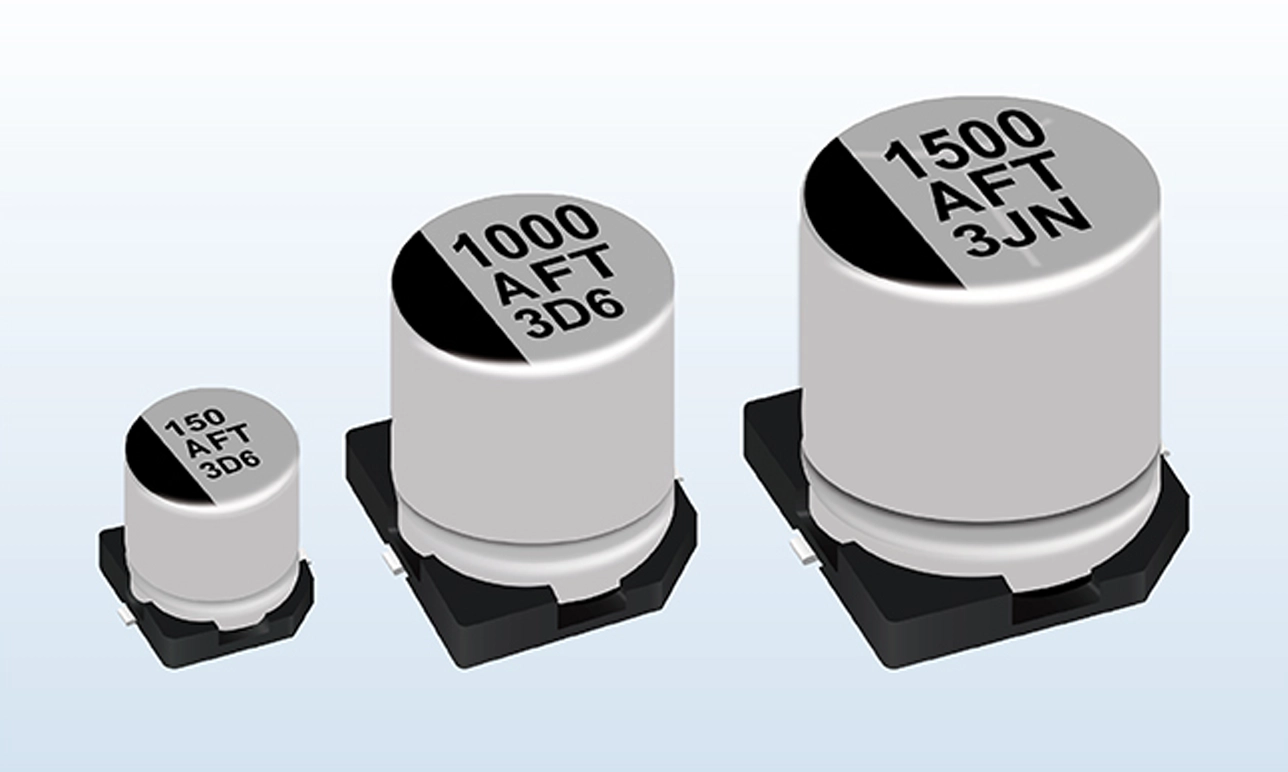

مثبت و منفی خازن SMD
خازن SMD هم در دو نوع قطب‌دار (مثل الکترولیتی‌های سطح‌نصب) و بدون قطب (مثل سرامیکی‌های SMD) عرضه می‌شوند. برای خازن‌های الکترولیتی SMD، علامت منفی معمولاً به صورت یک نوار روی یک طرف بدنه قرار دارد.
این علامت نشان‌دهنده پلاریته منفی و جهت صحیح نصب است. در مدل‌های بدون قطب، مانند خازن‌های MLCC، جهت نصب اهمیتی ندارد.
نتیجه‌گیری
در فروشگاه آمازون ابزار انواع خازن قطب دار و بدون قطب، همراه با مشاوره تخصصی برای انتخاب و نصب صحیح، در دسترس شماست. برای پیشرفت و تجهیز صنعت خود کافی است محصول مورد نظر را ثبت استعلام کنید و خریدی مطمئن را تجربه کنید. منتظر تماس شما صنعتگران عزیز هستیم.
سوالات متداول
تفاوت خازن قطب دار و بدون قطب چیست؟
خازن‌های قطب‌دار دارای پایه مثبت و منفی مشخص هستند و باید طبق جهت درست در مدار نصب شوند. اما خازن‌های بدون قطب نیازی به رعایت جهت ندارند و در هر طرف قابل استفاده‌اند. این تفاوت بیشتر به ساختار داخلی و نوع کاربرد آن‌ها در مدارهای AC یا DC برمی‌گردد.
کدام خازن قطب دار و کدام بدون قطب است؟
خازن‌های الکترولیتی، تانتالیوم و بعضی مدل‌های SMD قطب‌دار هستند. در مقابل، خازن‌های سرامیکی، پلی‌استر، عدسی و MLCC بدون قطب می‌باشند.
نحوه تشخیص مثبت و منفی خازن چیست؟
در خازن‌های قطب‌دار، معمولاً یک نوار منفی (–) روی بدنه یا در کنار یکی از پایه‌ها درج شده که نشان‌دهنده پایه منفی است. همچنین در برخی مدل‌ها، پایه بلندتر نشانه‌ی مثبت بودن آن است. اما در خازن‌های بدون قطب، هیچ‌گونه علامتی وجود ندارد زیرا جهت نصب اهمیتی ندارد.
