پایپینگ (Piping) به مجموعه‌ای از سیستم‌ها، لوله‌ها، اتصالات، و تجهیزات مرتبط که برای انتقال مواد مختلف از یک نقطه به نقطه دیگر در صنایع مختلف استفاده می‌شود، گفته می‌شود. این مفهوم به طور عمده در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع شیمیایی و غذایی استفاده می‌شود. هدف اصلی پایپینگ، ایجاد یک شبکه انتقالی مطمئن، کارآمد و ایمن برای جابجایی مواد مختلف است. در طراحی و اجرای پایپینگ، عواملی مانند فشار، دما، خواص شیمیایی مواد، جریان سیال و نیازهای خاص صنعت مورد توجه قرار می‌گیرد.
تجهیزات پایپینگ
- شیرآلات صنعتی
- اتصالات
- اکچویتور
- فلنج
شیرآلات

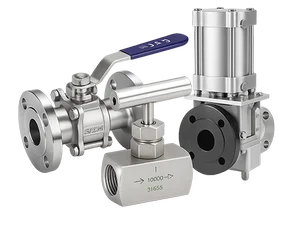

شیرآلات صنعتی، که به طور عامه به آنها ولو (Valve) نیز گفته می‌شود، تجهیزاتی هستند که برای کنترل جریان سیالات مانند گاز، بخار، آب، روغن و مواد شیمیایی در صنایع مختلف استفاده می‌شوند. این تجهیزات می‌توانند جریان سیالات را بصورت کاملا باز، کاملا بسته و یا بین این دو مقدار کنترل کنند.
انواع شیرآلات صنعتی
• شیر پروانه ای (Butterfly valve)
• شیر برقی (Solenoid valve)
• شیر کروی (Globe Valve)
• شیر دیافراگمی (Diaphragm valve)
• شیر سوزنی (Needle valve)
• شیر توپی (Velo wing)
• شیر یکطرفه (check valve)
اتصالات
اتصالات، نقش بسیار مهمی در جلوگیری از نشت و تسریع جریان سیالات، ایجاد انطباق در سیستم، کاهش افت فشار و ایجاد اتصالات قوی و پایدار در سیستم‌های پایپینگ دارند. این اتصالات از جنس‌های مقاوم در برابر شرایط سخت و شیمیایی تهیه می‌شوند تا بتوانند با فشارها، دماها، و مواد شیمیایی مختلف که در سیستم پایپینگ وجود دارند، سازگاری داشته باشند.
اکچویتور
اکچویتور (Actuator) تجهیزی است که برای تبدیل انرژی و سیگنال کنترلی به حرکت مکانیکی استفاده می‌شود. اکچویتورها عموماً در سیستم‌های کنترلی و اتوماسیون صنعتی استفاده می‌شوند و برای کنترل و جابجایی اجزای مختلف سیستم‌های مکانیکی، الکترومکانیکی و هیدرولیکی استفاده می‌شوند.
انواع اکچویتور
- کچویتور پنوماتیک ( Pneumatic Kechuitor)
- اکچویتور برقی (Electric actuator)
فلنج
فلنج (Flange) نوعی قطعه مکانیکی دیسک شکل با سوراخ‌های مرکزی در اطراف آن است. فلنجها به طور معمول با استفاده از پیچ‌ها یا جوشکاری به قطعات دیگر متصل می‌شوند. فلنجها برای اتصال دو لوله به یکدیگر استفاده می‌شوند و قابلیت جداشدن و اتصال مجدد را فراهم می‌کنند. این اتصالات راحتی در عملیات نگهداری، تعمیر و تعویض بخش‌های لوله‌کشی را افزایش می‌دهند. فلنجها همچنین برای اتصال لوله به شیرها، دریچه‌ها یا سایر تجهیزات کنترلی و انتقالی استفاده می‌شوند. این اتصالات امکان انتقال مواد به صورت مستقیم و معکوس را فراهم می‌کنند و به کاربران اجازه می‌دهند تا به راحتی شیرها را جدا و نصب کنند.
انواع فلنج
- فلنج رزوه‌ای (Threaded flange)
- فلنج کور (blind flange)
