از فلومتر جرمی حرارتی چه می‌دانید؟
6 روز پیش _ ۰۹:۱۵
وقتی در قلب یک پالایشگاه گاز ایستاده‌اید یا میان صدای فش‌فش شیرهای صنعتی در یک کارخانه پتروشیمی قدم می‌زنید، می‌دانید که هر عدد و داده‌ای که روی نمایشگر کنترل ظاهر می‌شود، پشتش دقتی میلی‌متری و ابزاری هوشمند نهفته است. تجربه می‌گوید یک اشتباه کوچک در اندازه‌گیری جریان، می‌تواند هزینه‌ای بزرگ برای خط تولید به‌بار آورد. در این میان، تفاوت بین ابزارهای ساده و دقیق مثل فلومترهای پیشرفته، همان تفاوتی‌ست که تولید را پایدار یا پرریسک می‌کند.
از اتاق کنترل تا پای خطوط لوله، انتخاب بین مدل‌هایی مانند فلومتر کوریولیس یا حرارتی، بیشتر از آن چیزی که تصور می‌شود بر راندمان نهایی اثر می‌گذارد. اگر شما هم در فکر خرید فلومتر التراسونیک پرتابل برای کاربردهای خاص هستید یا دنبال گزینه‌ای مقرون‌به‌صرفه و دقیق برای گازها می‌گردید، در ادامه با یکی از هوشمندترین ابزارهای اندازه‌گیری یعنی فلومتر جرمی حرارتی آشنا خواهید شد.
فلومتر جرمی چیست؟
فلومتر جرمی ابزاری برای اندازه‌گیری جریان جرمی سیالات (Mass Flow) در واحد زمان است. برخلاف فلومترهای حجمی که تنها حجم عبوری را ثبت می‌کنند، فلومترهای جرمی اطلاعات دقیقی از جرم واقعی سیال فراهم می‌کنند. این موضوع در فرآیندهایی که فشار و دما تغییر می‌کنند، بسیار مهم است.
در پاسخ به پرسش «فلومتر جرمی چیست؟» باید گفت که این دستگاه، مستقیماً جرم عبوری را بدون نیاز به اصلاحات محیطی محاسبه می‌کند. همین ویژگی باعث دقت بیشتر آن در مقایسه با فلومترهای حجمی می‌شود.
دو نوع اصلی از این دستگاه‌ها عبارت‌اند از:

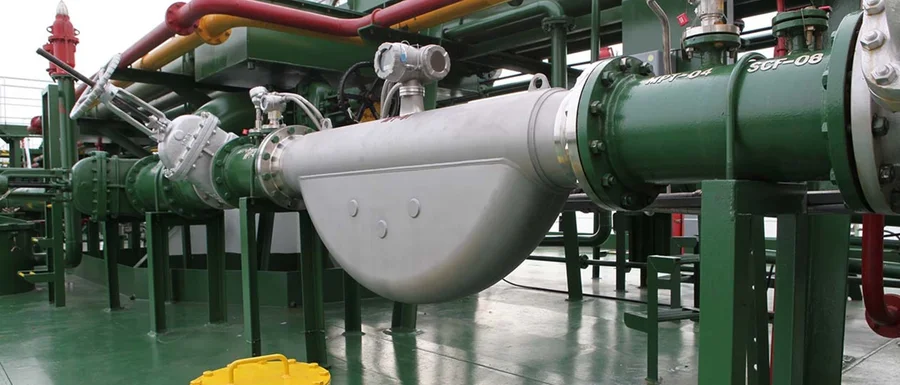

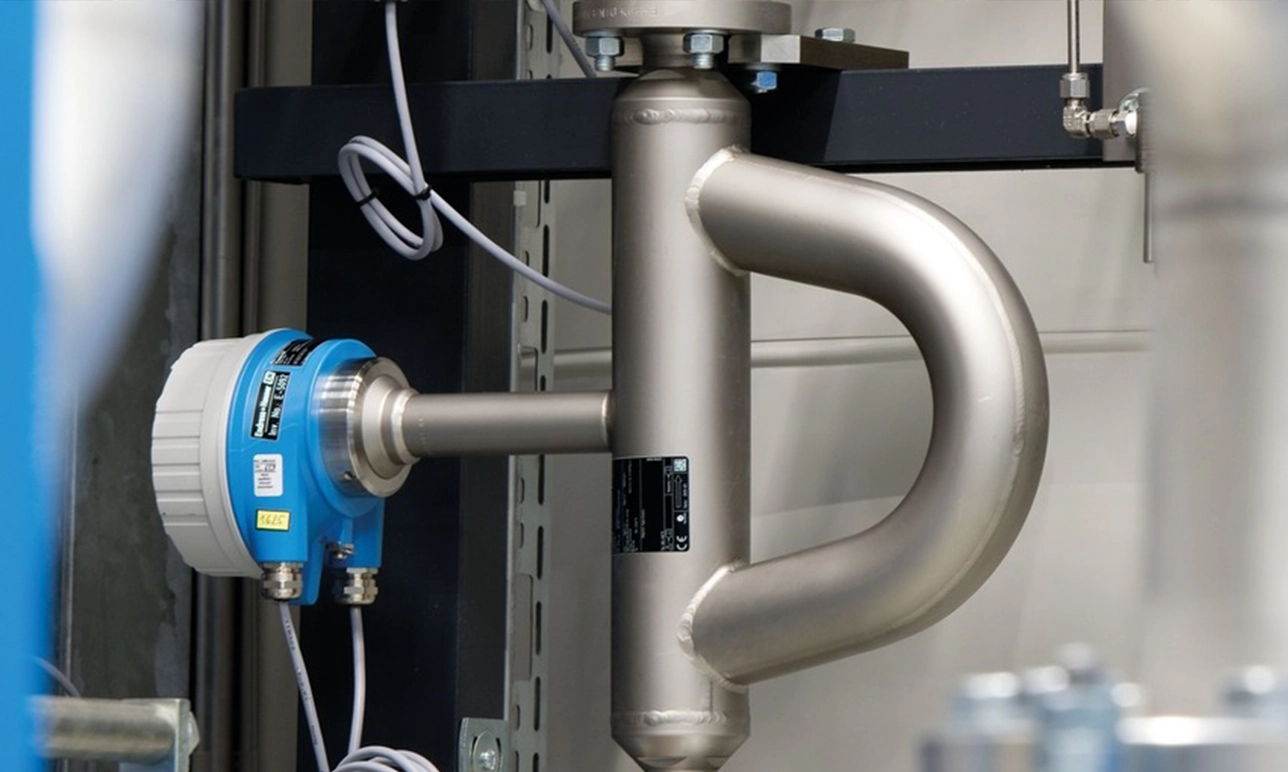

- فلومتر جرمی کوریولیس: مناسب برای مایعات و برخی گازها با دقت بالا.
- فلومتر جرمی حرارتی یا همان مس فلومتر: مخصوص اندازه‌گیری جریان گازها با تکیه بر انتقال حرارت.

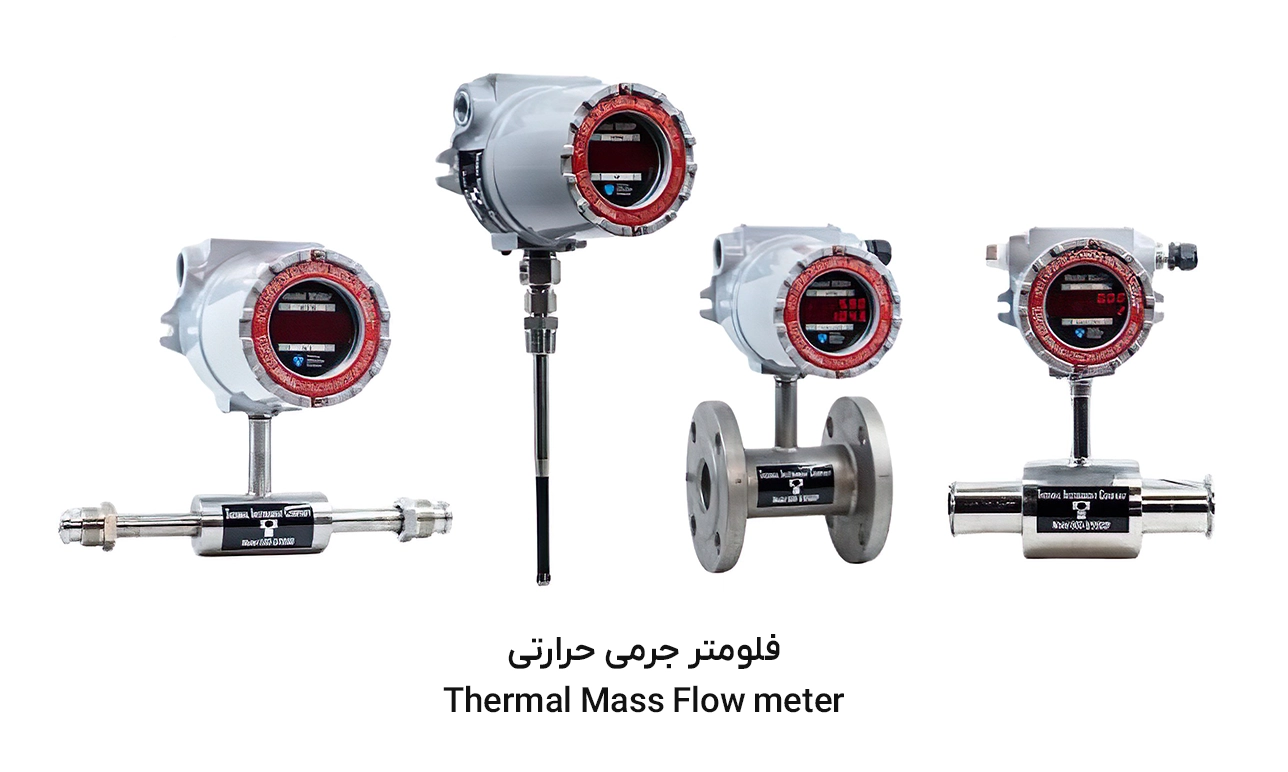

فلومتر حرارتی چیست؟
فلومتر حرارتی (Thermal Mass Flowmeter) یا به‌عبارت دیگر دبی‌سنج حرارتی، ابزاری است برای اندازه‌گیری جریان گاز بر اساس انتقال گرما از یک سنسور حرارتی به سیال عبوری. قانون حاکم بر عملکرد آن، رابطه میان میزان گرمای منتقل‌شده و سرعت جریان گاز است.
در طراحی این ابزار، از دو حسگر حرارتی استفاده می‌شود: یکی برای اندازه‌گیری دمای محیط سیال و دیگری به عنوان گرم‌کننده. اختلاف دمای میان این دو سنسور با سرعت جریان گاز رابطه مستقیم دارد و این داده‌ها برای محاسبه دبی جرمی گاز استفاده می‌شوند.
اگر می‌پرسید «فلومتر حرارتی چیست؟» یا «دبی‌سنج حرارتی چیست؟»، پاسخ این است که این ابزار راهکاری دقیق، اقتصادی و ساده برای کنترل جریان گازها، بدون قطعات متحرک و نیاز به کالیبراسیون‌های پیچیده ارائه می‌دهد.

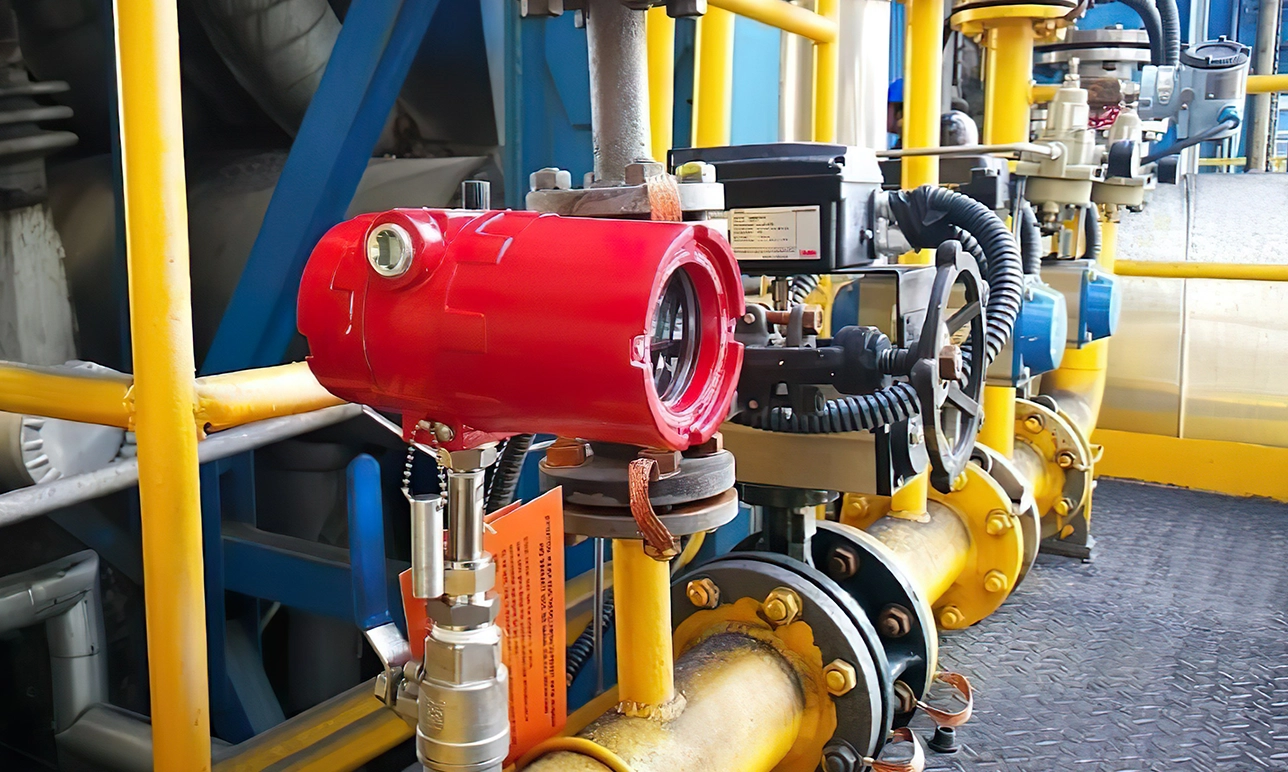

فلومتر جرمی حرارتی چگونه کار می‌کند؟
در ساختار فلومتر حرارتی جرمی، دو سنسور در مسیر جریان گاز نصب شده‌اند. یکی دمای سیال را اندازه‌گیری می‌کند و دیگری با اعمال گرما، تغییرات حرارتی را ثبت می‌نماید. هنگامی که گاز از کنار این سنسورها عبور می‌کند، بخشی از گرما را جذب کرده و باعث افت دمای سنسور حرارتی می‌شود. تفاوت دمای دو سنسور توسط پردازنده تحلیل شده و نرخ جریان جرمی محاسبه می‌گردد.
این تکنولوژی به دبی‌سنج حرارتی جرمی اجازه می‌دهد تا با دقت بالا و بدون نیاز به جبران‌سازی فشار و دما، اطلاعات دقیق‌تری نسبت به روش‌های حجمی ارائه کند.
مزایای فلومتر جرمی حرارتی
فلومتر حرارتی جرمی مزایای متعددی دارد که آن را به ابزاری ایده‌آل برای استفاده در صنایع گوناگون تبدیل کرده است:
- دقت بالا در اندازه‌گیری حتی دبی‌های بسیار کم
- پایداری عملکرد در طول زمان بدون نیاز به کالیبراسیون مکرر
- عدم وجود قطعات متحرک و در نتیجه خرابی کمتر
- نصب آسان به صورت in-line یا insertion بدون تغییر در لوله‌کشی
- افت فشار ناچیز به دلیل طراحی بهینه
- قابلیت عملکرد در محیط‌های انفجاری
- محدوده وسیع اندازه‌گیری برای انواع گازها
کاربرد فلومتر جرمی حرارتی در صنایع
کاربرد فلومتر حرارتی در صنایع مختلف گسترده است. در ادامه، مواردی از استفاده دبی‌سنج حرارتی جرمی را بررسی می‌کنیم:
صنعت نفت و گاز
اندازه‌گیری دقیق گازهای هیدروکربنی مانند متان، پروپان، گاز طبیعی و بوتان در مراحل استخراج، انتقال و تزریق از جمله کاربردهای فلومتر حرارتی است.
صنایع پتروشیمی و شیمیایی
در صنایع پتروشیمی از دبی سنج حرارتی جرمی، برای کنترل جریان گازهایی مثل نیتروژن، هیدروژن، کلر و آمونیاک در فرآیندهای حساس و خورنده استفاده می‌شود.
صنایع دارویی و غذایی
اندازه‌گیری هوای فشرده، بخار، گازهای استریل و گاز نیتروژن با استانداردهای بهداشتی.
تصفیه‌خانه‌ها
کنترل دبی هوا یا اکسیژن در فرآیند هوادهی برای بهینه‌سازی مصرف انرژی.
انرژی‌های نو
در سیستم‌های بیوگاز و انرژی‌های جایگزین برای اندازه‌گیری گازهای حاصل از واکنش‌های زیستی.
نکات مهم در انتخاب دبی‌سنج حرارتی جرمی
در هنگام خرید و انتخاب مس فلومتر یا فلومتر جرمی حرارتی، به موارد زیر توجه کنید:
- نوع گاز از نظر دما، فشار و خلوص
- بازه دبی موردنیاز برای فرآیند
- شرایط محیطی (دمای بالا، محیط انفجاری)
- قابلیت‌های ارتباطی مانند خروجی آنالوگ، دیجیتال، HART، Modbus
- هزینه مالکیت شامل قیمت اولیه، نصب و نگهداری
- برند معتبر و خدمات پس از فروش مناسب
نتیجه‌گیری
اگر به‌دنبال دقت بالا، نصب آسان، نگهداری کم و عملکرد قابل‌اعتماد در اندازه‌گیری جریان جرمی گازها هستید، بدون شک فلومتر جرمی حرارتی یا همان مس فلومتر گزینه‌ای برتر است. این دبی‌سنج حرارتی با استفاده از اصل انتقال حرارت، بدون نیاز به قطعات مکانیکی و بدون افت فشار محسوس، راهکاری مؤثر و پایدار برای کنترل فرآیندهای صنعتی فراهم می‌کند.
بنابراین، برای صنایعی که دقت در اندازه‌گیری جریان گاز حیاتی است، انتخاب صحیح و آگاهانه‌ی یک فلومتر حرارتی جرمی می‌تواند به‌طور مستقیم بر افزایش راندمان، کاهش هزینه‌ها و بهینه‌سازی عملکرد کل سیستم تأثیر بگذارد.
پرسش های متداول
-
فلومتر جرمی حرارتی چه تفاوتی با فلومتر حجمی دارد؟
فلومتر جرمی حرارتی مستقیماً جریان جرمی گاز را اندازه‌گیری می‌کند و تحت تأثیر تغییرات دما و فشار قرار نمی‌گیرد، در حالی که فلومتر حجمی فقط حجم سیال را ثبت می‌کند و نیاز به تصحیح شرایط محیطی دارد.
-
آیا فلومتر حرارتی برای مایعات هم قابل استفاده است؟
خیر، فلومتر حرارتی به‌طور خاص برای اندازه‌گیری جریان گازها طراحی شده و برای مایعات گزینه مناسبی نیست. برای مایعات بهتر است از فلومترهایی مانند فلومتر کوریولیس استفاده شود.
-
آیا فلومتر جرمی حرارتی نیاز به کالیبراسیون دوره‌ای دارد؟
به‌دلیل عدم وجود قطعات متحرک، این فلومترها از پایداری طولانی‌مدت برخوردارند و در بسیاری از موارد به کالیبراسیون مکرر نیازی ندارند.
